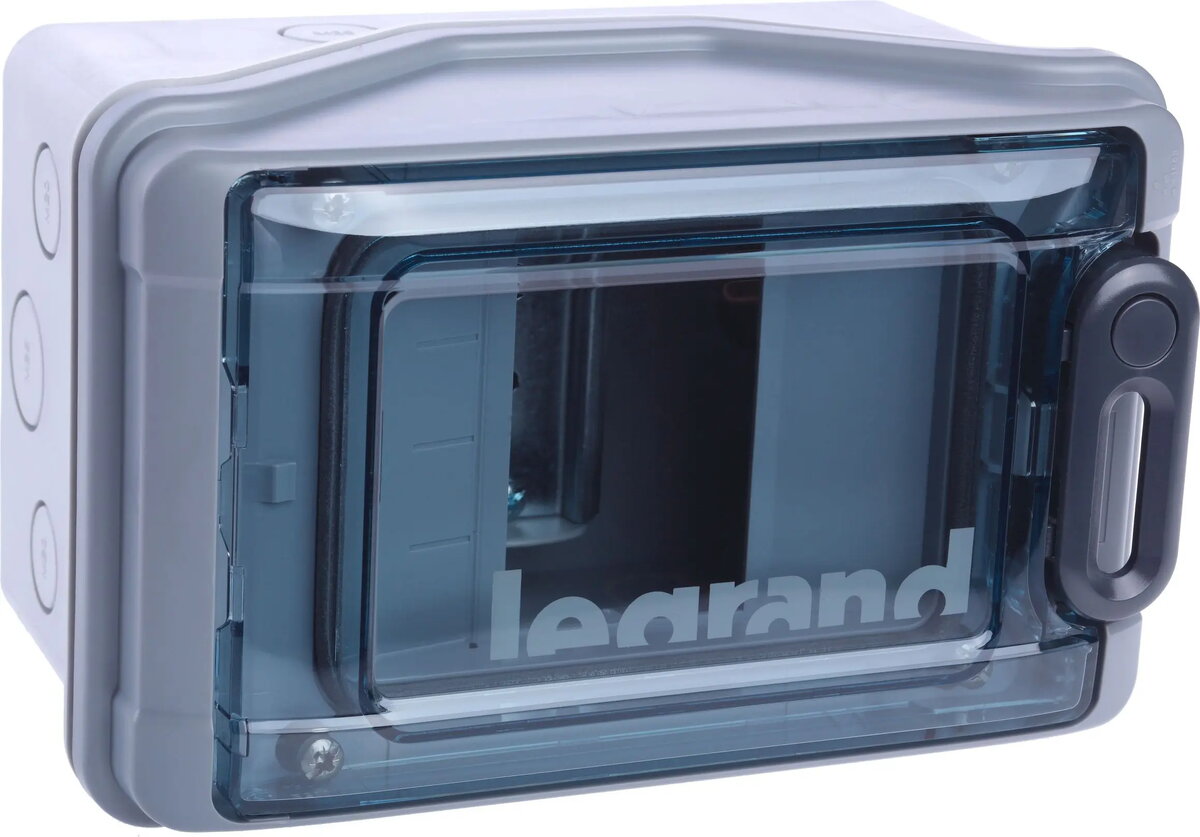

Modulāra virsmas sadales kārba Legrand RN-65 (601934) 1x4 IP65 bez PE/N

Legrand RN-65 (601934) ir modulāra virsmas uzstādāma sadales kārba, paredzēta vienai rindai ar četriem moduļiem hermētiskā, laikapstākļu izturīgā korpusā. Ierīce nodrošina IP65 aizsardzību, piemērota vietām ar putekļiem un mitrumu, un ir paredzēta DIN sliedes modulāro automātu un aizsardzības ierīču uzstādīšanai. Kārba tiek piegādāta bez PE/N sliedēm un nodrošina vietu vadu savienošanai un aizsardzības elementu montāžai dzīvojamās, komerciālās vai vieglas rūpniecības instalācijās.

Priekšrocības

Korpuss ar IP65 aizsardzību nodrošina uzturamu darbību mitrā vai putekļainā vidē. Modulārā vienas rindas konstrukcija pieņem standarta DIN sliedes moduļus līdz četrām vietām, ļaujot izveidot kompaktu sadali. Virsmas montāža atvieglo uzstādīšanu pie sienas bez iegriezumiem; noņemama vāka konstrukcija nodrošina vieglu piekļuvi vadiem un termināļiem. Dizains ļauj organizēt ierīces un vadus hermētiskā korpusā.

Piemērots

• Mazām sadales kārbām dzīvojamās telpās vienfāzes vai lokālām līnijām
• Āra vai mitrām telpām, piemēram, garāžām, pagrabiem un tehniskajām telpām
• Komerciālām vietām un servisa skapjiem, kur nepieciešama kompakta laikapstākļu izturīga sadale
• Vieglai rūpniecībai, kur nepieciešama aizsardzība pret putekļiem un ūdens šļakatām

Galvenās specifikācijas

• Korpusa veids: virsmas uzstādāma, modulāra
• Moduļu ietilpība: 1 rinda × 4 moduļi
• Aizsardzības klase: IP65 (putekļu necaurlaidīgs, aizsardzība pret ūdens strūklām)
• Montāža: virsmas stiprināšana pie sienas vai paneļa
• Saderība: DIN sliedes modulāri automāti un aizsardzības ierīces
• Konstrukcija: hermētisks plastmasas/termoplastmasas korpuss ar noņemamu vāku

Kā lietot

Uzstādiet kārbu uz līdzenas virsmas, izmantojot paredzētās stiprināšanas vietas, pārbaudot stiprību pirms elektrisko savienojumu veikšanas. Ievietojiet modulāras ierīces DIN sliedē vienā rindā, atstājot vietu vadiem un piekļuvei termināļiem. Tā kā piegādē nav PE/N sliedes, uzstādiet atbilstošus sadales stieņus vai klemmdēļus aizsardzības zemēšanai un nulles savienojumiem atbilstoši uzstādīšanas prasībām. Pēc vadu pievienošanas aizveriet un hermētiski nostipriniet vāku, lai saglabātu IP65 aizsardzību un ievērotu vietējos elektroinstalācijas noteikumus.

Lietošanas ieteikumi

Izmantojiet kārbu tās moduļu kapacitātes un tehnisko parametru robežās; nepārslogojiet rindu, lai saglabātu pieejamību un dzesēšanas iespējas. Ārējiem vai pastāvīgi mitriem objektiem nodrošiniet kabeļu ievadu hermētiskumu un to, ka izmantotie cauruļvadi neietekmē kopējo IP65 līmeni. Pārbaudiet izvēlēto moduļu savietojamību ar korpusa dziļumu un DIN sliedes stiprinājumu pirms galīgās montāžas.
