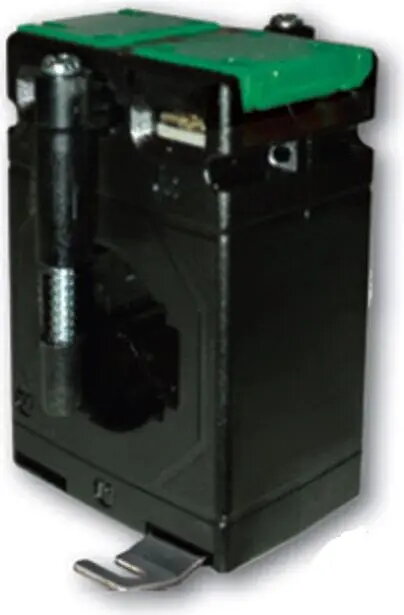

Lumel LCTB 5030 strāvas transformators, 400A/5A, 50/30mm kopnes atvere

Lumel LCTB 5030 strāvas transformators ir augstas precizitātes instruments, kas paredzēts precīzai elektriskās strāvas mērīšanai rūpnieciskās energosistēmās. Ar 400A/5A transformācijas koeficientu un specializētu 50/30 mm kopnes atveri, šī ierīce nodrošina uzticamu signāla pārveidošanu dažādām uzraudzības, vadības un aizsardzības sistēmām. Tā izturīgā konstrukcija nodrošina stabilu darbību un ilgmūžību pat prasīgos elektriskajos apstākļos, padarot to par būtisku komponentu enerģijas pārvaldībā un tīkla drošībā.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, kas ir vitāli svarīga rūpniecisko elektrotīklu stabilitātes un efektivitātes uzturēšanai. Dizains atvieglo uzstādīšanu uz kopnēm, samazinot dīkstāves laiku montāžas laikā. Turklāt ražošanā izmantotie augstas kvalitātes materiāli nodrošina lielisku izturību pret vides faktoriem, garantējot ilgu kalpošanas laiku un minimālas apkopes prasības kritiskajām uzraudzības sistēmām.

Piemērots

• Rūpnieciskās elektroenerģijas sadales uzraudzībai
• Enerģijas pārvaldības un uzskaites sistēmām
• Elektrisko ķēžu aizsardzības relejiem
• Strāvas mērīšanai zemsprieguma sadalēs

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta augstsprieguma lietojumiem, kas pārsniedz tās izolācijas līmeņus. Tāpat tā nav piemērota strāvas mērīšanai ārpus nominālā 400A diapazona, jo tas var izraisīt neprecīzus rādījumus vai sekundārā aprīkojuma bojājumus.

Galvenās tehniskās specifikācijas

• Transformācijas koeficients: 400A/5A
• Kopnes atveres izmēri: 50/30 mm
• Pielietojums: Rūpnieciskā strāvas mērīšana
• Konstrukcija: Montāža uz kopnes caur atveri

Kā lietot

Lai uzstādītu Lumel LCTB 5030, pārliecinieties, ka primārā elektriskā ķēde ir atslēgta. Izveriet kopni caur transformatora 50/30 mm atveri. Stingri nostipriniet ierīci, lai novērstu vibrāciju. Pievienojiet sekundārās spailes savam mērinstrumentam vai aizsardzības relejam, izmantojot atbilstošus vadus, ievērojot polaritāti, lai saglabātu mērījumu precizitāti.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas primārā strāva nepārsniedz 400A.
• Pārbaudiet, vai jūsu kopnes fiziskie izmēri ir saderīgi ar 50/30 mm atveri.
• Apstipriniet, ka jūsu sekundārais mēraparāts ir kalibrēts 5A ieejas signālam.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas transformatora sekundārā ķēde nekad netiek atstāta atvērta, kamēr primārā ķēde ir zem sprieguma, jo tas var radīt bīstami augstu spriegumu.
