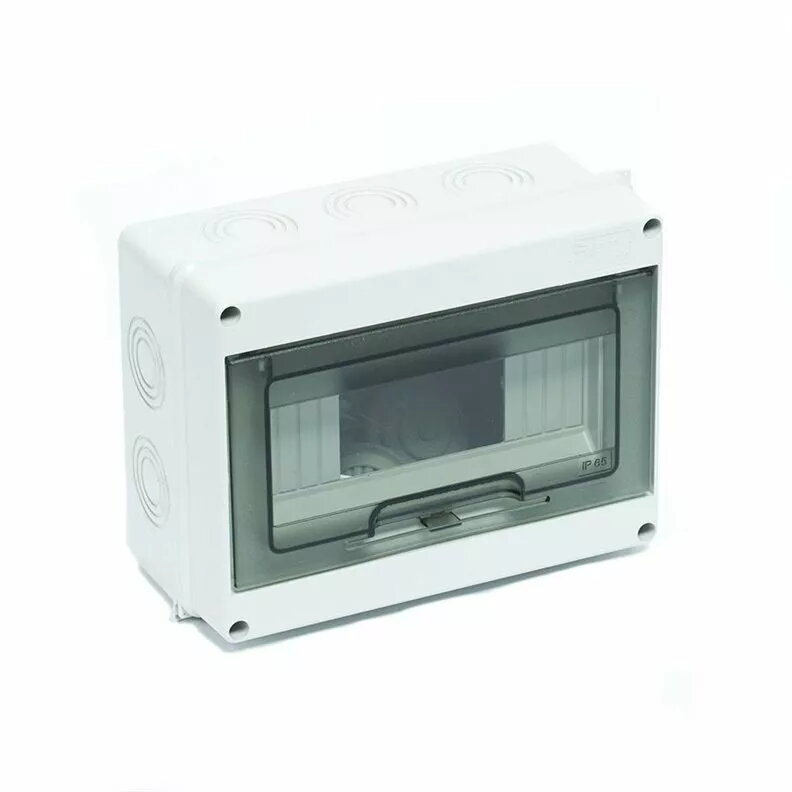

Sadales kārba automātiem MARLANVIL 8 moduļu IP55 modelis 92.08.SNK

MARLANVIL virsmas montāžas sadales kaste priekš automātiskajiem slēdžiem, 8-moduļu, ar IP55 aizsardzību (modelis 92.08.SNK) ir korpuss, kas paredzēts līdz astoņiem DIN sliedes modultiem priekštelpu ierīcēm, piemēram, mazie automātiskie slēdži (MCB), diferenciālie slēdži (RCD) vai pārsprieguma aizsargi. IP55 klase nodrošina aizsardzību pret putekļiem un zema spiediena ūdens strūklām, padarot to piemērotu iekštelpu un aizsargātu āra vietu uzstādīšanai. Kaste ļauj sakārtotu shēmu sadali un vienkāršu virsmas montāžu uz sienas vai paneļa.

Priekšrocības

Astomoduļu ietilpība ļauj koncentrēt vairākas aizsardzības ierīces vienā vietā, saglabājot kompaktu izmēru. IP55 aizsardzība samazina putekļu un ūdens ietekmi uz iekšējiem komponentiem, veicinot drošāku darbību apstākļos ar iespējamām birstēm vai mitrumu. Virsmas montāža atvieglo uzstādīšanu bez nepieciešamības veikt nišas sienā, un priekšējā vāka risinājums nodrošina iespēju vizuāli pārbaudīt iekārtas un ātri piekļūt apkopei.

Piemērots lietošanai

• Mājokļa sadales skapjiem, kur nepieciešami līdz astoņi DIN sliedes moduļi
• Gaišām komerciālām telpām, kur nepieciešams kompakts un aizsargāts korpuss
• Aizsargātām āra uzstādēm, piemēram, pārkāpumiem, garāžām vai tehniskajām telpām
• Pagaidu vai pastāvīgiem risinājumiem ar priekšroku virsmas montāžai

Kad var nebūt piemērots

Šis sadales korpuss nav piemērots ierīcēm ar nestandarta moduļu platumiem vai instalācijām, kur nepieciešami vairāk nekā astoņi moduļi. Tas nav paredzēts pilnībā atklātām āra vietām ar iespējamu iegremdēšanu ūdenī, augsta spiediena strūklām vai ļoti korozīvām vidēm; tādos gadījumos jāizvēlas korpuss ar augstāku aizsardzības klasi un korozijizturīgiem materiāliem. Korpuss tiek piegādāts bez iekšējām modulārām aizsardzības ierīcēm, tāpēc tos nepieciešams iegādāt atsevišķi.

Atslēgas specifikācijas

• Montāžas veids: virsmas montāža
• Ietilpība: 8 pozīcijas modulāriem DIN sliedes ierīcēm
• Aizsardzības klase: IP55 (aizsardzība pret putekļiem un zema spiediena ūdens strūklām)
• Saderība ar DIN sliedes moduļiem: MCB, RCD, pārsprieguma aizsardzības ierīces u.c.
• Materiāls: izturīgs nemetāliskais korpuss piemērots elektroinstalācijām
• Piekļuve: priekšējā vāks vizuālai kontrolei un apkopei

Kā lietot

Piestipriniet sadales kasti uz stabilas vertikālas virsmas, izmantojot piemērotas stiprināšanas skrūves vai dībeļus atbilstoši pamatnei. Novietojiet korpusu tā, lai tas būtu aizsargāts no tiešas laikapstākļu iedarbības, ja uzstādīšana notiek āra apstākļos. Uzstādiet DIN sliedi iekšpusē, ja tā nav iepriekš piestiprināta, pēc tam uzstādiet izvēlētās modulārās ierīces atbilstoši to modulplatumiem un klemšu vietai. Veiciet elektriskos savienojumus saskaņā ar vietējiem elektroinstalācijas noteikumiem, ievērojot pareizos sasprieguma momentus un pareizu fāzes, nulles un zemējuma identifikāciju. Aizveriet un nostipriniet priekšējo vāku pēc pārbaudes un veiciet nepieciešamos pārbaudes testus uzstādītajām aizsardzības ierīcēm.

Ko ņemt vērā pirms pirkuma

• Pārbaudiet kopējo moduļu skaitu un moduļu platumus, lai nodrošinātu saderību ar 8 pozīcijām
• Pārliecinieties, ka IP55 aizsardzības klase atbilst plānotajiem uzstādīšanas apstākļiem (aizsargāts ārā vs pilnībā atklāts ārā)
• Novērtējiet korpusa materiālu un krāsu atbilstību telpas prasībām un vietējiem noteikumiem
• Plānojiet nepieciešamos piederumus, piemēram, DIN sliedi, klemmlodziņus vai vadu ievadus, ja tie nav iekļauti

Lietošanas ieteikumi

Veiciet uzstādīšanu un nodošanu ekspluatācijā saskaņā ar vietējiem elektroinstalācijas noteikumiem. Izmantojiet atbilstošus vadu ievadu blīvējumus ārējiem kabeļiem un izvēlieties modulārās aizsardzības ierīces ar pareiziem nomināliem attiecīgajām ķēdēm. Regulāri pārbaudiet korpusa un blīvējumu stāvokli, lai saglabātu aizsardzību pret putekļiem un mitrumu.
