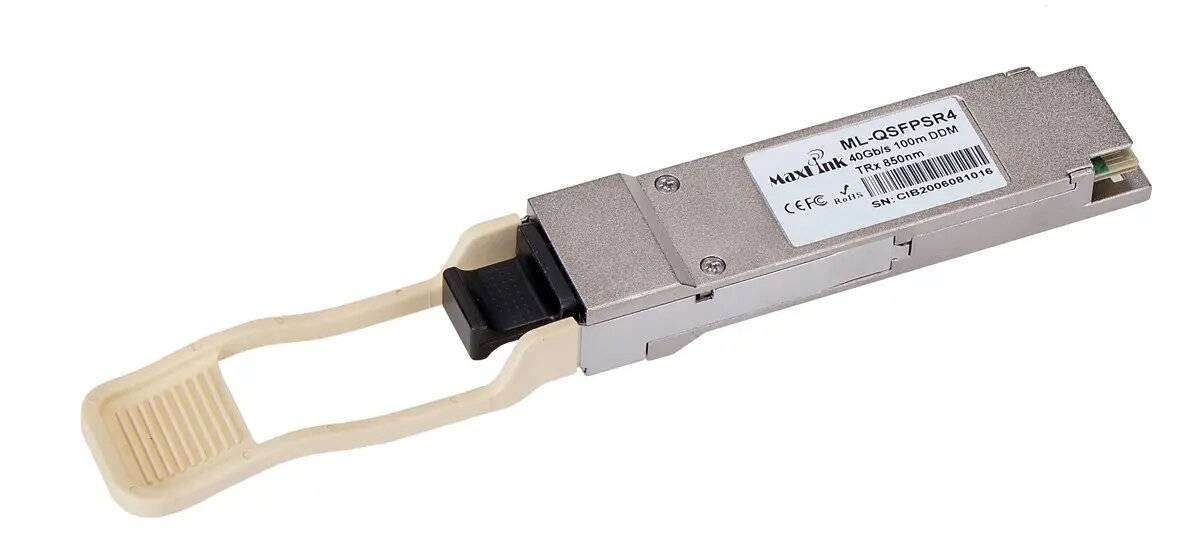

MaxLink 40G QSFP+ SR4 optiskais modulis ML-QSFPSR4, daudzmodu, 850 nm, MPO-12, līdz 100 m

MaxLink 40G QSFP+ SR4 optiskais modulis ML-QSFPSR4 paredzēts īstermiņa 40 Gbit/s pārraidei pa daudzmodu optisko šķiedru. Tas darbojas pie 850 nm viļņa garuma un izmanto MPO-12 savienotāju, nodrošinot 4×10G paralēlo pārraidi. Modulim ir digitālās diagnostikas uzraudzība (DDM) un tas ir saderīgs ar ierīcēm, kas atbalsta standarta QSFP+ SR4 transīverus.

Priekšrocības

Šis QSFP+ SR4 modulis nodrošina 40 Gbit/s kopējo joslas platumu, izmantojot 12-šķiedru MPO daudzmodu savienojumus, kas piemēroti datu centru un agregācijas savienojumiem īsos attālumos. UPC polijas savienotājs un 850 nm viļņa garums nodrošina stabilu īstermiņa optisko saziņu, savukārt iebūvētā diagnostika ļauj uzraudzīt darbības parametrus, piemēram, temperatūru un optisko jaudu.

Piemērots priekš

• 40 Gigabit Ethernet savienojumiem datu centros un serveru telpās
• Augstas caurlaides agregācijas un spine-leaf tīkla savienojumiem
• Īsiem daudzmodu šķiedru posmiem pa OM3/OM4 līdz aptuveni 100 m

Kad var nebūt piemērots

Šis modulis ir paredzēts īstermiņa daudzmodu savienojumiem un nav piemērots vienmodu vai ilgāku attālumu pārraidēm. Nepieciešama MPO-12 daudzmodu kabeļu infrastruktūra; bez atbilstošiem fan-out vai pārejas risinājumiem tas nestrādās ar dubultās LC vai vienmodu kabeļiem.

Galvenās specifikācijas

• Formfaktors: QSFP+
• Kopējā datu pārraides ātrums: 40 Gbit/s (4×10G paralēli)
• Viļņa garums: 850 nm
• Savienotāja tips: MPO-12
• Šķiedras tips: daudzmodu (ieteicams OM3/OM4)
• Parastais darbības attālums: līdz 100 m pa OM3/OM4
• Pārraides veids: 12-šķiedru paralēla
• Savienotāja polijas veids: UPC
• Diagnostika: digitālā diagnostika (DDM)

Kā lietot

Ievietojiet moduli saderīgā QSFP+ ligzdā komutatorā vai tīkla kartē, pievienojiet MPO-12 daudzmodu kabeli, pārliecinoties par pareizu novietojumu un drošu fiksāciju, un pārbaudiet savienojuma statusu ierīces saskarnē. Lai nodrošinātu stabilu veiktspēju, izmantojiet OM3 vai OM4 šķiedru un uzraugiet moduli caur ierīces pārvaldības interfeisu, kas parāda DDM vērtības.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka jūsu iekārta atbalsta QSFP+ SR4 transīverus un 40G darbību
• Pārbaudiet, vai pieejama MPO-12 daudzmodu kabeļu infrastruktūra un, ja nepieciešams, fan-out vai pārejas risinājumi
• Apstipriniet, ka nepieciešamais savienojuma attālums ietilpst moduļa darbības diapazonā (līdz ~100 m uz OM3/OM4)

Lietošanas ieteikumi

Izmantojiet OM3 vai OM4 daudzmodu šķiedru ar tīriem un sertificētiem MPO-12 savienotājiem. Pārbaudiet saderību ar tīkla aprīkojumu un uzraugiet DDM parametrus, lai laikus konstatētu iespējamas problēmas ar savienojumu.
