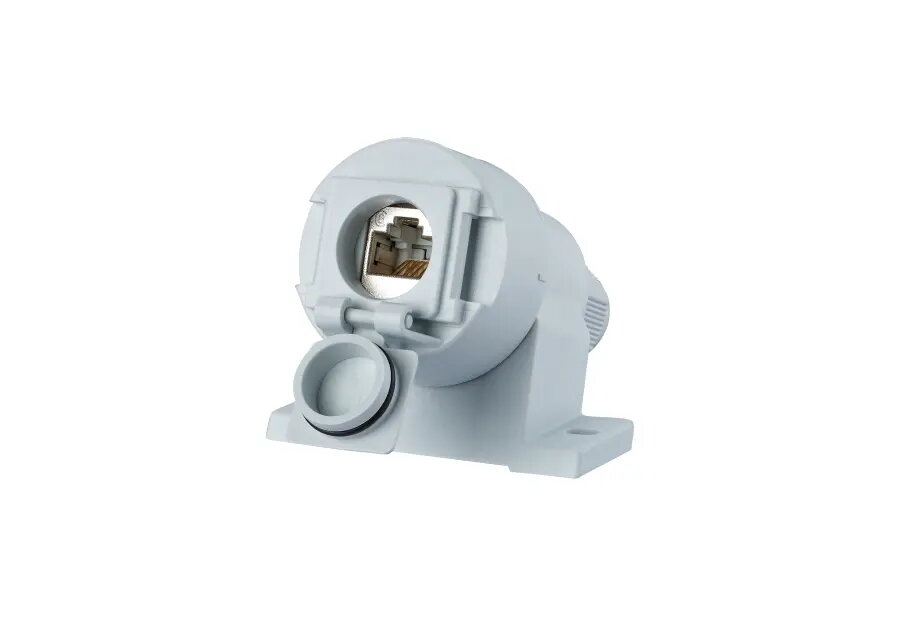

MetzConnect E-DAT Industry IP67 V6 AP RJ-45 6a kategorijas kontaktligzda ir izturīgs savienojamības risinājums, kas izstrādāts prasīgai rūpnieciskai videi. Šī ierīce nodrošina uzticamu saskarni ātrdarbīgai datu pārraidei, atbilstot stingriem starptautiskajiem veiktspējas un izturības standartiem. Tās dizains ietver aizsargājošu atloka korpusu, kas nodrošina drošu darbību apstākļos, kur nepieciešama aizsardzība pret putekļiem un mitrumu.
Priekšrocības
Šī kontaktligzda piedāvā izcilu signāla integritāti, atbalstot 10 GBit Ethernet, attālināto barošanu, tostarp PoE, PoE plus un UPoE, kā arī HDBaseT lietojumprogrammas. 360 grādu ekranētais kontakts samazina elektromagnētiskos traucējumus, savukārt viedā kabeļu pārvaldības sistēma uzmavas vāciņā vienkāršo stipri savītu kabeļu uzstādīšanu. Turklāt ierīce ļauj veikt montāžu bez īpašiem instrumentiem, un tai ir skaidri marķējumi vadītāju pievienošanai gan T568A, gan T568B standartiem, kas atvieglo efektīvu izvietošanu.
Piemērots
- Rūpnieciskās automatizācijas un vadības sistēmām
- Ātrdarbīgiem 10 GBit Ethernet tīkliem
- Videi, kur nepieciešama IP67 aizsardzība pret putekļiem un ūdeni
- Lietojumprogrammām, kas izmanto Power over Ethernet (PoE, PoE plus, UPoE)
- HDBaseT savienojumu iestatījumiem
Kad tas var nebūt piemērots
Šis produkts ir īpaši izstrādāts rūpnieciskiem lietojumiem, kam nepieciešama IP67 aizsardzība, un tas var būt pārāk liels vai nevajadzīgi sarežģīts standarta dzīvojamām vai biroja telpām. Turklāt tas nav paredzēts lietošanai ar kabeļiem, kuru izmēri neatbilst norādītajiem AWG diapazoniem.
Galvenās specifikācijas
- Savienotāja tips: RJ-45
- Tīkla kategorija: 6a
- Aizsardzības klase: IP67, kad tas ir pievienots
- Frekvenču diapazons: komponents testēts līdz 600 MHz, saite līdz 800 MHz
- Saderīgi vadu izmēri: AWG 24/1 līdz 22/1 (viendzīslas) un AWG 26/7 līdz 22/7 (daudzdzīslu)
- Standartu atbilstība: ISO/IEC 11801, DIN EN 50173-1, TIA/EIA-568-C.2
Kā lietot
Uzstādīšana tiek veikta, sagatavojot datu līnijas un ievietojot tās izolācijas pārvietošanas savienotājos, kas atrodas vāciņā. Kabeļu pārvaldības sistēma ir izstrādāta tā, lai pielāgotos dažādiem vadu tipiem, tostarp stipri savītiem kabeļiem, bez nepieciešamības pēc specializētiem instrumentiem. Kad vadi ir nostiprināti, uz vāciņa tiek uzlikts stiepes mazinātājs, lai nodrošinātu stabilu savienojumu. Pēc tam ierīce tiek uzstādīta atbilstošā rūpnieciskajā korpusā, nodrošinot IP67 blīvējuma saglabāšanu aktīva savienojuma laikā.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, vai jūsu kabeļa tips atbilst atbalstītajām AWG viendzīslas vai daudzdzīslu vadu specifikācijām.
- Pārliecinieties, vai uzstādīšanas videi ir nepieciešama IP67 aizsardzība.
- Pārbaudiet, vai montāžas vieta ir saderīga ar atloka korpusa dizainu.
Lietošanas ieteikumi
Lai nodrošinātu optimālu veiktspēju un saglabātu IP67 aizsardzības klasi, pārliecinieties, ka savienojums ir pilnībā nostiprināts un kabelis ir droši fiksēts stiepes mazināšanas mehānismā.
