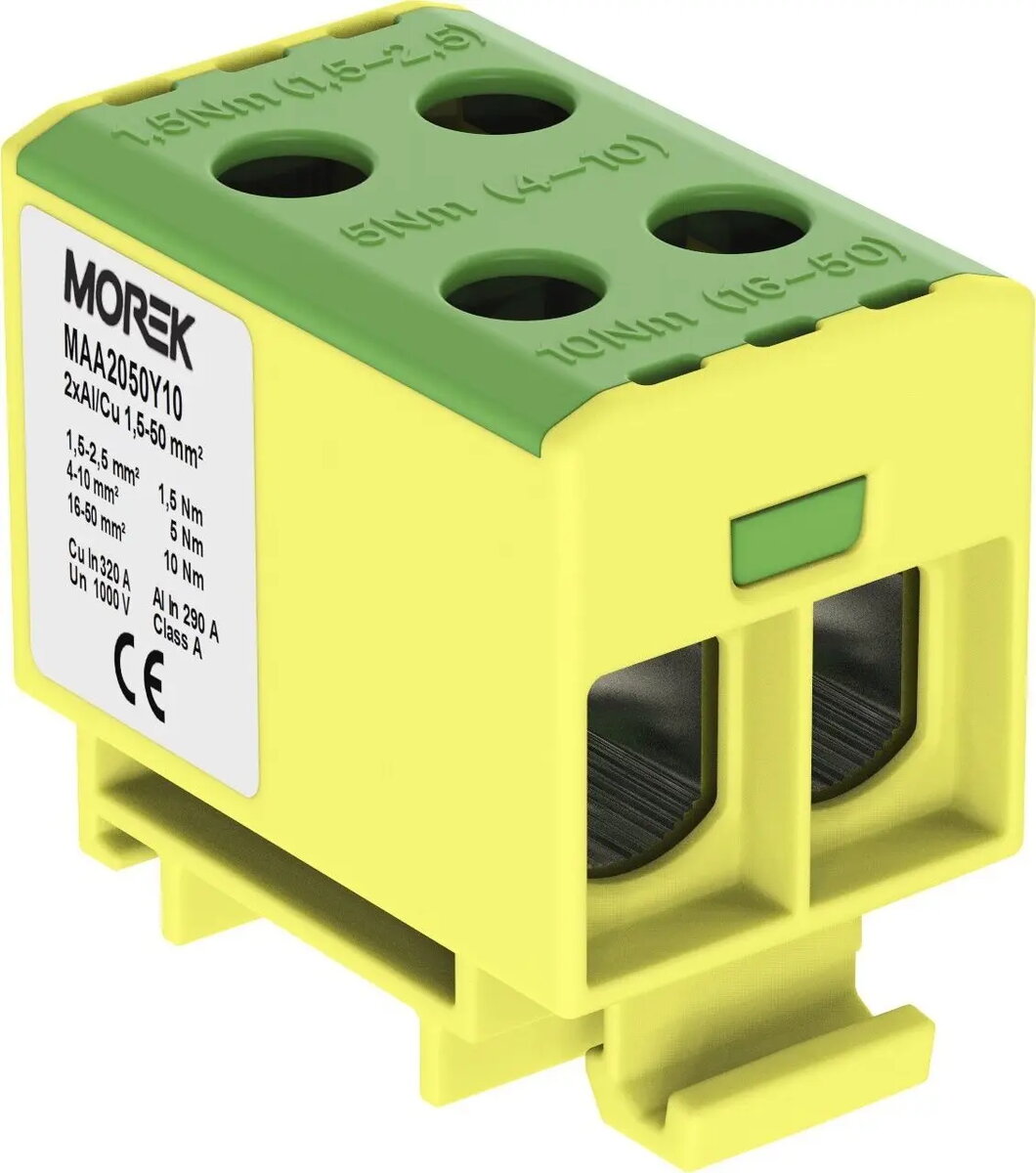

MOREK OTL50-2 DIN sliedes spailes bloks, 1-polu, 4-savienojumi, 1.5-50mm2, dzelteni-zaļš

MOREK OTL50-2 ir profesionāla viena pola DIN sliedes spaiļu bloks, kas izstrādāts efektīvai elektroenerģijas sadalei un zemējumam. Šis spaiļu bloks ir paredzēts gan alumīnija, gan vara vadītājiem ar šķērsgriezumu no 1,5 mm2 līdz 50 mm2. Ar savu 4 savienojumu dizainu un dzelteni zaļo krāsojumu, šis bloks ir ideāli piemērots zemējuma vai strāvas sadales lietojumiem rūpnieciskajos elektriskajos paneļos, nodrošinot drošu un efektīvu savienojumu uz standarta TS35 montāžas sliedēm.

Priekšrocības

Šis spaiļu bloks piedāvā izcilu elastību, atbalstot plašu vadu izmēru un materiālu klāstu, kas ļauj to viegli integrēt dažādās elektriskajās sistēmās. Četru savienojumu dizains vienkāršo sarežģītas elektroinstalācijas, ļaujot izveidot vairākus atzarojumus no viena ievada. Tā dzelteni zaļā krāsa ir īpaši paredzēta zemējuma lietojumiem, nodrošinot skaidru identifikāciju un atbilstību drošības standartiem. Ierīce ir izturīga un viegli uzstādāma, droši fiksējoties uz standarta DIN sliedēm, kas ietaupa laiku paneļu montāžas laikā.

Piemērots

• Zemējuma sistēmām rūpnieciskajos vadības paneļos
• Strāvas sadales blokiem elektriskajos skapjos
• Alumīnija un vara vadītāju savienošanai ēku infrastruktūrā
• Modulārām elektroinstalācijas sistēmām, kurām nepieciešami vairāki savienojuma punkti

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai ar vadītājiem, kuru šķērsgriezums ir ārpus 1,5 mm2 līdz 50 mm2 diapazona. Tas arī nav piemērots lietošanai vidēs ar ekstremālu ķīmisko iedarbību vai augstu vibrācijas līmeni, kas pārsniedz standarta DIN sliedes montāžas elementu specifikācijas.

Galvenās specifikācijas

• Polu skaits: 1
• Savienojuma punkti: 4
• Vadītāja diapazons: 1,5 mm2 līdz 50 mm2
• Materiālu saderība: alumīnijs un varš
• Montāžas veids: TS35 DIN sliede
• Krāsa: dzelteni zaļa

Kā lietot

Lai uzstādītu MOREK OTL50-2, vispirms pārliecinieties, ka strāvas padeve ir atslēgta. Uzspiediet spaiļu bloku uz standarta TS35 DIN sliedes, līdz tas nofiksējas. Noņemiet izolāciju no vadītājiem atbilstošā garumā. Ievietojiet vadītājus savienojuma portos un pievelciet skrūves ar ražotāja norādīto griezes momentu, lai nodrošinātu drošu mehānisko un elektrisko savienojumu. Pārbaudiet, vai vadi ir stingri nostiprināti un vai spaiļu bloks ir pareizi iezemēts, ja to izmanto aizsargzemējuma vajadzībām.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadītāja šķērsgriezums atbilst 1,5 mm2 līdz 50 mm2 diapazonam.
• Pārliecinieties, ka jūsu montāžas sliede ir standarta TS35 tips.
• Apstipriniet kopējo nepieciešamo savienojumu skaitu jūsu konkrētajai shēmai.
• Pārbaudiet vietējos elektrotehniskos noteikumus attiecībā uz dzelteni zaļu spaiļu izmantošanu zemējumam.

Lietošanas ieteikumi

Vienmēr izmantojiet kalibrētu griezes momenta skrūvgriezi, lai pievilktu savienojuma skrūves, jo tas novērš vadītāju bojājumus un nodrošina ilgtermiņa elektrisko stabilitāti. Regulāri pārbaudiet savienojumus ikdienas apkopes laikā, lai pārliecinātos, ka tie ir cieši un bez oksidācijas pazīmēm.
