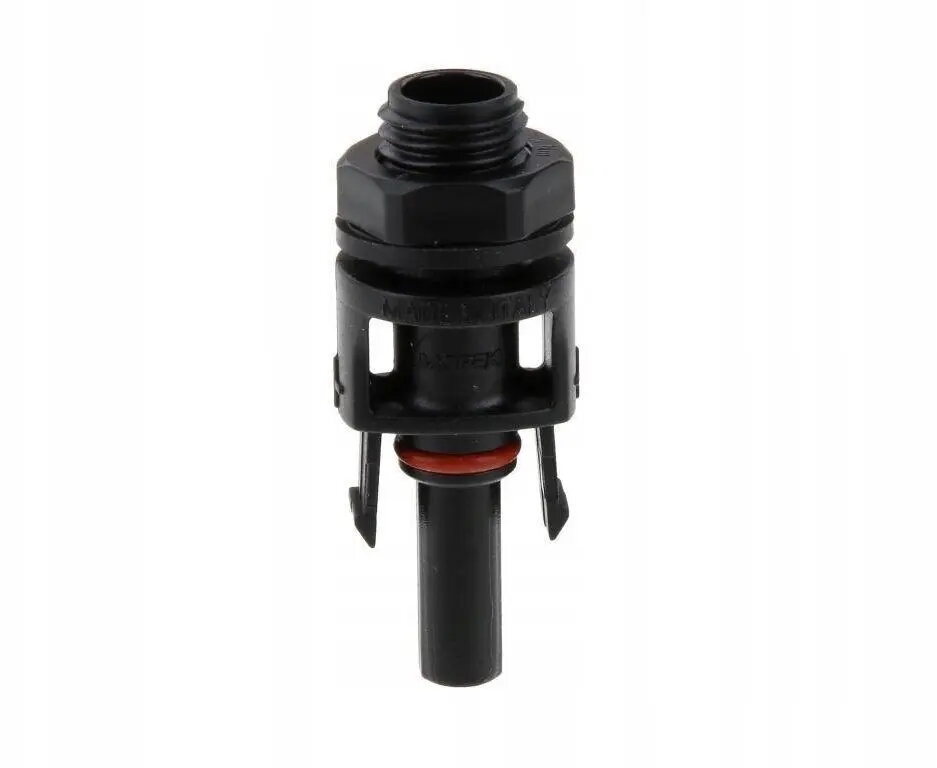

MOREK MAP2106B40 MC4 sievišķais paneļa fotovoltiskais savienotājs, 2.5-6mm2, 1500VDC, IP68

MOREK MAP2106B40 ir profesionāls MC4 paneļa tipa savienotājs (sieviešu), kas īpaši izstrādāts fotoelektriskajām sistēmām. Šī izturīgā sastāvdaļa ir paredzēta drošu un efektīvu elektrisko savienojumu nodrošināšanai starp saules paneļiem un strāvas sadales iekārtām, piemēram, sadales skapjiem vai sadales kārbām. Tas ir izgatavots tā, lai izturētu prasīgus vides apstākļus, nodrošinot uzticamu saskarni saules enerģijas instalācijām, kurām nepieciešama augsta sprieguma tolerance un ilgmūžība.

Priekšrocības

Šis savienotājs piedāvā izcilu uzticamību, pateicoties augstas kvalitātes konstrukcijai un precīzai inženierijai. Tas ir pilnībā saderīgs ar standarta MC4 sistēmām, nodrošinot nevainojamu integrāciju esošajos saules enerģijas masīvos. Dizains prioritāti piešķir drošībai un elektriskajai efektivitātei, samazinot pretestību un novēršot enerģijas zudumus. Turklāt tā izturīgais korpuss ir noturīgs pret UV starojumu un ekstremālām temperatūrām, padarot to par ideālu izvēli āra saules enerģijas projektiem, kuriem nepieciešama stabila darbība daudzu gadu garumā.

Piemērots

• Saules paneļu sadales kārbām
• Fotoelektrisko sistēmu sadales skapjiem
• Invertora ieejas savienojumiem
• Profesionālām saules enerģijas sistēmu instalācijām

Šis savienotājs var nebūt piemērots lietošanai ar nestandarta kabeļu tipiem vai šķērsgriezumiem, kas atrodas ārpus norādītā 2,5 mm2 līdz 6 mm2 diapazona. Tas nav paredzēts arī izmantošanai vidēs ar augstu vibrāciju, kur var būt nepieciešami specializēti rūpnieciskie savienotāji ar pastiprinātu fiksāciju.

Galvenās specifikācijas

• Savienotāja tips: MC4 paneļa tipa (sieviešu)
• Nominālais spriegums: 1500VDC
• Saderīgs kabeļa šķērsgriezums: 2,5 mm2 līdz 6 mm2
• Aizsardzības klase: IP68
• Materiāls: UV izturīgs termoplasts

Lai uzstādītu savienotāju, pārliecinieties, ka paneļa virsma ir tīra un sagatavota montāžai. Ievietojiet savienotāju paredzētajā paneļa atverē un stingri nostipriniet to. Notīriet saules kabeli atbilstošā garumā, ievietojiet to terminālī un nodrošiniet ciešu, drošu savienojumu. Vienmēr pārbaudiet, vai fiksācijas mehānisms ir pilnībā nofiksēts, lai saglabātu IP68 blīvējumu un novērstu nejaušu atvienošanos.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu saules kabeļa šķērsgriezums atbilst 2,5 mm2 līdz 6 mm2 diapazonam.
• Pārbaudiet, vai paneļa montāžas atveres izmērs ir saderīgs ar savienotāja izmēriem.
• Apstipriniet, ka sistēmas spriegums nepārsniedz 1500VDC nominālu.
• Pārbaudiet saderību ar esošajiem vīriešu kārtas MC4 savienotājiem jūsu sistēmā.

Vienmēr izmantojiet profesionālus gofrēšanas instrumentus, lai nodrošinātu drošu elektrisko savienojumu, un ievērojiet vietējos elektrodrošības noteikumus, uzstādot fotoelektriskos komponentus.
