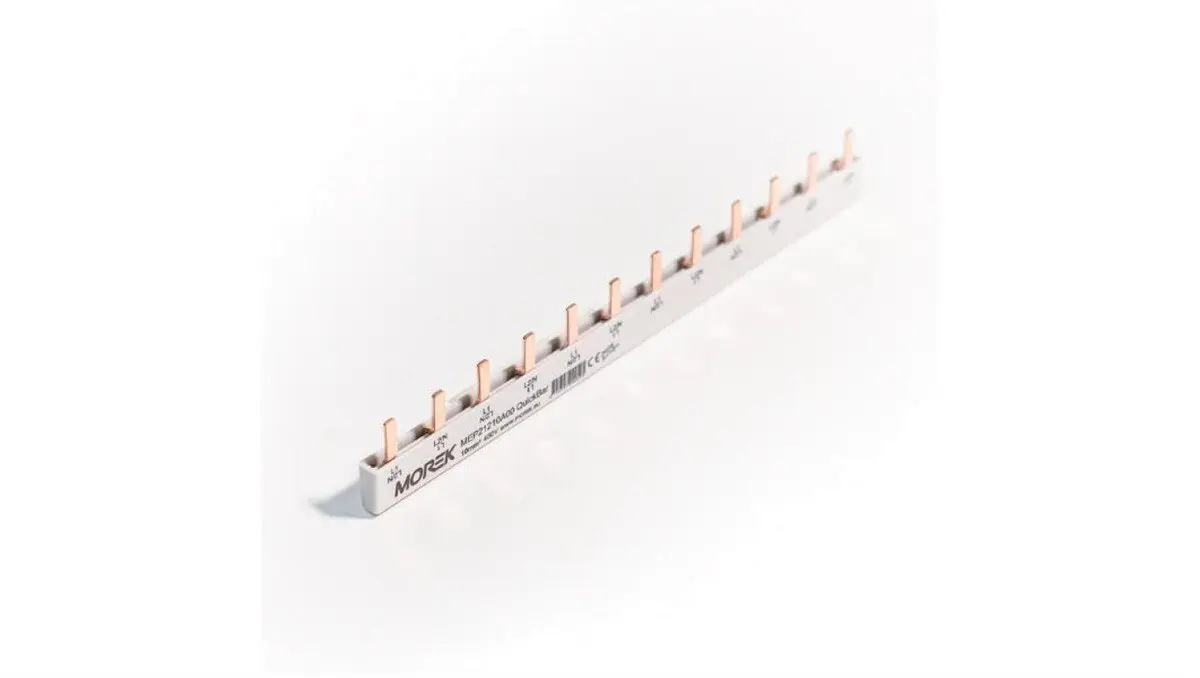

Šī preces lapa ir veltīta kopnes kopnei MOREK QuickBar pin busbar, 2-pole, 10mm cross-section, type E, 12 modules, MEP21210A00. Tā tiek salīdzināta ar līdzīgām sadales kopnēm no tā paša ražotāja: MOREK QuickBar Fork Busbar MEF20610A00 2-Pole 10mm² Cross-Section Type E 6 Modules Length, MOREK QuickBar Fork Busbar, 2-pole, 10mm² cross-section, type E, 12 modules length, MOREK QuickBar pin busbar MEP41216N00, 4-pole, 16mm² cross-section, type E, 12 modules length, MOREK QuickBar Fork Busbar, 3-pole, 10mm² cross-section, type E, 15 modules MEF31510A00 un MOREK QuickBar pin busbar, 1-phase, 10mm cross-section, type E, 18 modules. Visi produkti pieder pie profesionālo elektroinstalācijas piederumu sērijas un ir paredzēti strāvas padeves sadalei sadales skapjos, taču atšķiras pēc kontaktu veida, polu skaita, šķērsgriezuma un garuma.
⚙️ Tabulā zemāk ir apkopotas galvenās modeļu īpašības: kontaktu tips (tapas jeb pin vai dakšas jeb fork veida), polu skaits, vadītāja šķērsgriezuma laukums, garums moduļos un atšķirību praktiskā nozīme montāžā.
| Raksturlielums | MOREK QuickBar pin busbar, 2-pole, 10mm cross-section, type E, 12 modules, MEP21210A00 | MOREK QuickBar Fork Busbar MEF20610A00 2-Pole 10mm² Cross-Section Type E 6 Modules Length | MOREK QuickBar Fork Busbar, 2-pole, 10mm² cross-section, type E, 12 modules length | MOREK QuickBar pin busbar MEP41216N00, 4-pole, 16mm² cross-section, type E, 12 modules length | MOREK QuickBar Fork Busbar, 3-pole, 10mm² cross-section, type E, 15 modules MEF31510A00 | MOREK QuickBar pin busbar, 1-phase, 10mm cross-section, type E, 18 modules | Praktiskā nozīme |
|---|
| Kontakta tips | Tapveida (pin) | Dakšveida (fork) | Dakšveida (fork) | Tapveida (pin) | Dakšveida (fork) | Tapveida (pin) | Izvēle ir atkarīga no uzstādīto modulāro ierīču spaiļu veida. |
| Polu skaits | 2 polu | 2 polu | 2 polu | 4 polu | 3 polu | 1 fāzes (viena pola) | Nosaka fāžu vai slēguma līniju skaitu elektriskajā sadales skapī. |
| Vadītāja šķērsgriezums | 10 mm² | 10 mm² | 10 mm² | 16 mm² | 10 mm² | 10 mm² | Lielāks šķērsgriezums ir paredzēts lielākām strāvas slodzēm. |
| Garums (moduļi) | 12 moduļi | 6 moduļi | 12 moduļi | 12 moduļi | 15 moduļi | 18 moduļi | Ietekmē savienojamo moduļu aparātu skaitu rindā. |
◎ Tabulā zemāk ir parādīts, kādiem lietošanas scenārijiem un uzdevumiem ir piemērota katra no salīdzinātajām sadales kopnēm.
| Lietošanas scenārijs | Ieteicamais produkts | Kāpēc |
|---|
| Divu polu sadale uz 12 moduļiem ar tapveida spailēm | MOREK QuickBar pin busbar, 2-pole, 10mm cross-section, type E, 12 modules, MEP21210A00 | Ideāli piemērots garuma un kontaktu konfigurācijas ziņā standarta divu polu moduļiem ar tapveida ievadi. |
| Kompakts divu polu savienojums uz 6 moduļiem | MOREK QuickBar Fork Busbar MEF20610A00 2-Pole 10mm² Cross-Section Type E 6 Modules Length | Piemērots nelielām sadales grupām, kur nepieciešams dakšveida kontakts un īsāks garums. |
| Divu polu savienojums uz 12 moduļiem ar dakšveida spailēm | MOREK QuickBar Fork Busbar, 2-pole, 10mm² cross-section, type E, 12 modules length | Nodrošina tādu pašu garumu un polaritāti, bet ir paredzēts aparātiem ar dakšveida spailēm. |
| Trīsfāžu sadale ar paaugstinātu jaudu | MOREK QuickBar pin busbar MEP41216N00, 4-pole, 16mm² cross-section, type E, 12 modules length | Četru polu konstrukcija un 16 mm² šķērsgriezums ir nepieciešams trīsfāžu skapjiem ar neitrāli. |
| Trīsfāžu savienojums uz 15 moduļiem | MOREK QuickBar Fork Busbar, 3-pole, 10mm² cross-section, type E, 15 modules MEF31510A00 | Piemērots vidējas jaudas trīsfāžu patērētājiem ar dakšveida pieslēguma veidu. |
| Vienas fāzes sadale uz 18 moduļiem | MOREK QuickBar pin busbar, 1-phase, 10mm cross-section, type E, 18 modules | Optimāli piemērots garām vienfāzes modulāro ierīču rindām sadales skapjos. |
Kopne MOREK QuickBar pin busbar, 2-pole, 10mm cross-section, type E, 12 modules, MEP21210A00 atšķiras no alternatīvām ar divu polu izpildījumu, tapveida kontaktu tipu, 10 mm² šķērsgriezumu un 12 moduļu garumu. Tā ir vispiemērotākā montieriem, kuriem nepieciešams izveidot drošu divu polu tiltiņa savienojumu tieši tapveida spailēm vidējas ietilpības sadales skapjos. Ja jūsu automātiskie slēdzis atbalsta dakšveida spailes vai prasa citu polu skaitu un garumu, labāk izvēlēties atbilstošu alternatīvo modeli no QuickBar sērijas.
