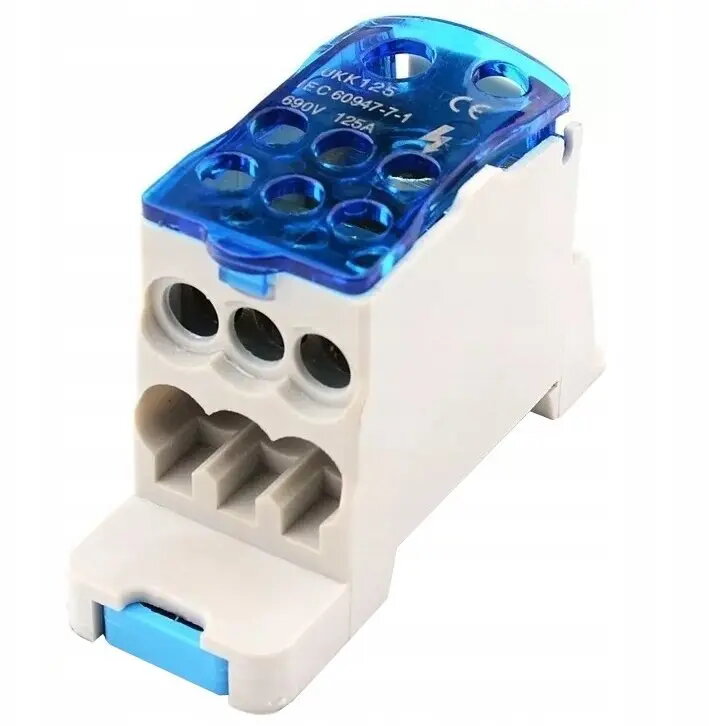

Sadales bloks PAWBOL E.4096/125 — 1×10–35 mm², 7×2,5–16 mm², 125 A

PAWBOL E.4096/125 sadalītāja bloks ir kompakts elektrisks sadalītājs, paredzēts drošai un kārtīgai strāvas sadalei sadales un vadības skapjos. Tas pieļauj vienu galveno vadītāju ar šķērsgriezumu no 10 līdz 35 mm² un nodrošina septiņas atzari ar šķērsgriezumu no 2,5 līdz 16 mm². Ierīces nominālais strāvas stiprums ir 125 A, un tā paredzēta dzīvojamo ēku un vieglu komerciālu instalāciju barošanas sadalei un ķēžu atzarojumiem.

Priekšrocības

Sadalītāja bloks atvieglo skapja vadu izvietojumu, apvienojot galveno barošanu vairāku atzaru nodrošināšanai vienā kompakta izmēra ierīcē. Plašais pieļaujamais vadītāju šķērsgriezumu diapazons galvenajam ievadam un atzariem ļauj izmantot ierastos kabeļu izmērus. Vienkārša montāža samazina vadu haosu un nodrošina kārtīgu, ērtu apkopi sadales skapī vai vadības panelī.

Piemērots

• Sadalījuma skapju elektroinstalācijām dzīvojamās ēkās
• Slodzes sadalei vairākām ķēdēm vieglās komerciālajās instalācijās
• Galvenā barošanas atzarojumiem uz vairākiem aizsargātiem izvadiem
• Vadības paneļiem un savienojuma kārbām, kur nepieciešama sakārtota vadu pievienošana

Atslēgas specifikācijas

• Galveno ievadu skaits: 1
• Galvenā vadītāja šķērsgriezums: 10–35 mm²
• Atzaru skaits: 7
• Atzaru vadītāju šķērsgriezums: 2,5–16 mm²
• Nominālā strāva: 125 A
• Parasti montāža: DIN sliedē vai paneļa stiprinājums (pirms uzstādīšanas pārbaudiet montāžas veidu)
• Materiāls: vadītājs ar izolējošām korpusa daļām drošai pievienošanai

Kā lietot

Novietojiet sadalītāja bloku sadales skapī vai vadības panelī atbilstoši izkārtojumam un nostipriniet to ar piemērotu stiprināšanas metodi. Notīriet vadu izolāciju līdz ieteiktajai garumdaļai, ievietojiet galveno vadītāju galvenajā kontaktā un aizskrūvējiet klemmi ar ražotāja ieteikto griezes momentu. Pievienojiet septiņas atzaru līnijas pie izejas klemēm, nodrošinot ciešus un pareizi nostiprinātus savienojumus. Pārbaudiet visus savienojumus un aizsargierīces pirms strāvas pievadīšanas.

Lietošanas ieteikumi

Izmantojiet vadus norādītajos šķērsgriezumu diapazonos un pievelciet klemmes pēc ieteiktā griezes momenta. Uzstādiet bloku atbilstošā aizsargājamā skapī ar piekļuvi apkopei. Pārliecinieties, ka aizsargierīces un vadi atbilst 125 A nominālam, un veiciet uzstādīšanu un apkopi saskaņā ar spēkā esošajiem elektrotehniskajiem standartiem un vietējiem noteikumiem.
