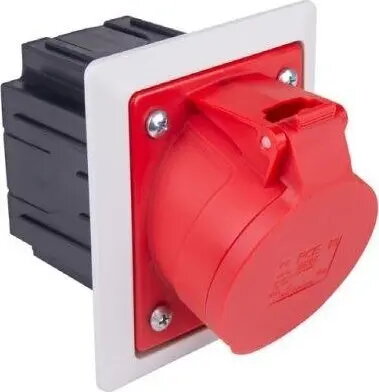

Paneļa PCE 415-6pkr rūpnieciskā rozetes ar kārbu 16A 5P 400V IP44 sarkana (80×97) TWIST

Paneļā montējama industriālā rozete PCE 415-6pkr ar montāžas kastīti, 16A 5P 400V IP44, sarkana (80×97) TWIST ir rotācijas slēdzēja tipa paneļa rozetes risinājums fiksētai uzstādīšanai sadales skapjos, paneļos un montāžas plāksnēs. Rozete paredzēta piecu vadu savienojumiem trīs fāžu sistēmām ar nulli un aizsargvadītāju, darbināmai līdz 16 A pie 400 V. Komplektā iekļauta montāžas kastīte 80×97 mm un IP44 klase, kas nodrošina aizsardzību pret šļakstiem un lielākiem putekļiem.

Priekšrocības

Rotācijas slēdzis nodrošina drošu sasaisti, kas iztur nejaušu atvienošanu un vibrāciju. Iekļautā montāžas kastīte atvieglo precīzu uzstādīšanu panelī un palīdz panākt pareizu līmeņošanu un aizsardzību apvadu ievades vietā. IP44 aizsardzība samazina mitruma un cietu daļiņu iekļūšanas risku, bet sarkanā korpusa krāsa nodrošina skaidru marķējumu trīs fāžu ķēdēm. Konstrukcija piemērota atkārtotai pievienošanai un izmantošanai pagaidu vai puspastāvīgos uzstādījumos.

Piemērots

• Rūpniecisko iekārtu un darbagaldu pieslēgumiem
• Barošanas sadalei pasākumos un pagaidu āra risinājumos ar nojumi
• Uzstādīšanai sadales skapjos ražošanas līnijās
• Būvlaukumos un pagaidu elektroapgādes punktos

Atslēgas specifikācijas

• Kontaktformāts: 5 poli (trīs fāzes, nulles vadītājs, aizsargvadītājs)
• Norādītais strāvas stiprums: 16 A
• Norādītais spriegums: 400 V
• Montāžas veids: paneļā montējama ar komplektā iekļauto montāžas kastīti (80×97 mm)
• Fiksācija: rotācijas slēdzis drošai savienošanai
• Izturība pret iekļūšanu: IP44
• Korpusa krāsa: sarkana

Kā lietot

Sagatavojiet izgriezumu panelī vai sadales skapī atbilstoši montāžas kastītes izmēriem un nostipriniet kastīti. Ievadiet barošanas kabeļus kastītē un pieslēdziet vadus pie atbilstošajām terminālēm, ievērojot vietējos elektroinstalācijas noteikumus un krāsu marķējumu trīsfāžu sistēmām. Pēc vadu pievienošanas uzstādiet rozeti kastītē un pievienojiet skrūvvadus saskaņā ar stiprinājuma punktiem. Lai pieslēgtu ierīci, ievietojiet saderīgu spraudni un pagrieziet, līdz notiek rotācijas bloķēšana; pārbaudiet pareizu savienojumu vizuāli un ar vieglu velkšanas testu. Pirms apkopes vai pieslēgumu maiņas atslēdziet barošanu un nodrošiniet aizsardzību pret nejaušu ieslēgšanos.

Lietošanas ieteikumi

Lietojiet rozetes ierīci vidēs, kas atbilst IP44 aizsardzībai — ar nojumi vai telpās, kur nepieciešama aizsardzība pret šļakstiem un lielākām cietām daļiņām. Pārliecinieties, ka pieslēgtās ierīces neizraisa slodzi, kas pārsniedz 16 A, un ka aizsardzība (drošinātāji vai automāti) ir uzstādīta augšpus ķēdes. Regulāri pārbaudiet kontaktus un korpusu korozijas vai bojājumu pazīmju noteikšanai un veiciet nomaiņu, ja nepieciešams.
