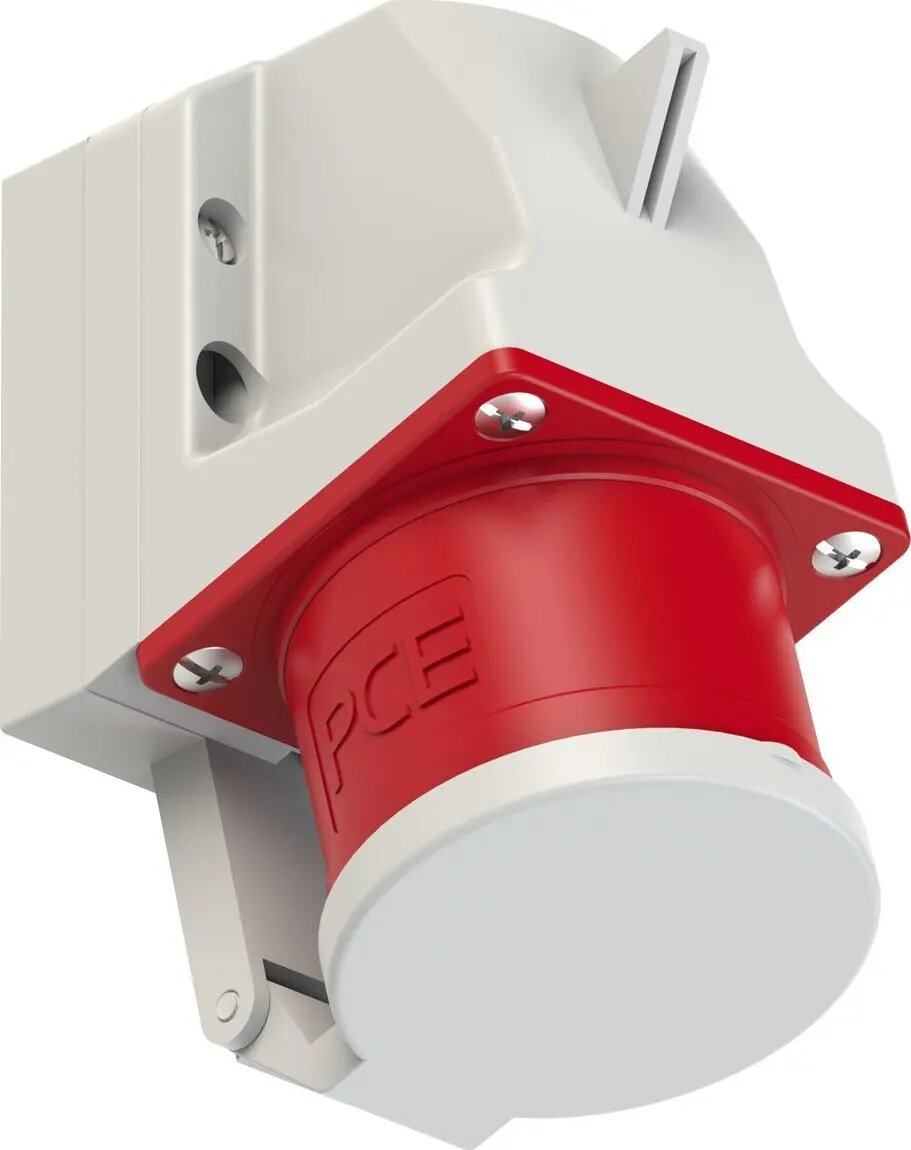

PCE Fiksēta ieplūdes kontaktligzda ar vāciņu 32A 400V 3P+Z+N IP44, modelis 525-6D

PCE fiksēta ieejas kontaktligzda ar vāku 32A 400V 3P+Z+N IP44, modelis 525-6D ir paredzēta stacionārai trīsfāzu barošanas pieslēgšanai. Ierīce atbalsta 32 A pie 400 V un ietver trīs fāzes, aizsargzemi un nulli. IP44 aizsardzības klase un eņģu vāks nodrošina aizsardzību pret šļakatām un ierobežotu putekļu iekļūšanu, piemērota iekštelpām un aizsargātām āra vietām, piemēram, sadales skapjiem, būvdarbiem un iekārtu barošanas ieejām.

Priekšrocības

PCE 525-6D nodrošina standarta trīsfāzu savienojuma izkārtojumu ar neitralu un aizsargzemi, kas palielina savietojamību ar rūpnieciskajām iekārtām. Eņģu vāks pasargā kontaktus, kad tiem netiek pievienots kabeļa spraudnis, un palīdz saglabāt IP44 aizsardzības līmeni. Fiksētā konstrukcija ļauj uzticamu iebūvi paneļos un nodrošina stabilu savienojumu ekspluatācijas laikā.

Piemērots

• Stacionārai uzstādīšanai sadales paneļos un vadības skapjos
• Pagaidu barošanas punktiem būvlaukumos un vietās ar pārsegu
• Barošanas ieejām rūpnieciskām iekārtām, kas prasa 32A trīsfāzu padevi ar nulli un zemi
• Darbnīcām un apkopes zonām, kur nepieciešama fiksēta ieejas kontaktligzda

Kad tas var nebūt piemērots

Šī kontaktligzda nav paredzēta ilgstošai izvietošanai brīvā dabā bez aizsardzības un nav piemērota vietām, kur nepieciešama aizsardzība virs IP44 līmeņa. Tā nav piemērota, ja nepieciešama cita nominālā strāva, spriegums vai kontaktu konfigurācija, kā arī ja tiek prasīts pārnēsājams savienotājs.

Galvenās specifikācijas

• Nominālā strāva: 32 A
• Nominālais spriegums: 400 V
• Konfigurācija: 3 fāzes + aizsargzeme + nulle (3P+Z+N)
• Aizsardzības klase: IP44 (aizsardzība pret šļakatām un ierobežota putekļu iekļūšana)
• Uzstādīšanas veids: fiksēta ieejas kontaktligzda paneļa montāžai
• Vāks: eņģu vāks kontaktu aizsardzībai neizmantotā stāvoklī

Kā izmantot

Uzstādiet fiksēto kontaktligzdu atbilstošā paneļa izgriezumā vai korpusā, ievērojot vietējos elektrodrošības noteikumus un ražotāja montāžas instrukcijas. Pievienojiet fāzes, nulli un aizsargzemi attiecīgajām spailēm, izmantojot piemērota šķērsgriezuma vadus 32 A darbībai. Aizveriet vāku, kad kontaktligzda netiek izmantota, lai saglabātu IP44 aizsardzību. Visus elektroinstalācijas darbus un pārbaudes veic kvalificēts personāls; pēc uzstādīšanas pārbaudiet spailu pievilkšanu, fāzu secību un ķēžu nepārtrauktību pirms slodzes pievienošanas.

Pirms pirkuma apsvērumi

• Pārliecinieties, ka jūsu lietojumam nepieciešama tieši 32A, 400V, 3P+Z+N konfigurācija
• Pārbaudiet montāžas izmērus un paneļa izgriezuma atbilstību fiksētai uzstādīšanai
• Novērtējiet, vai IP44 aizsardzība ir pietiekama darba vietas apstākļiem vai nepieciešams augstāks IP līmenis
• Noskaidrojiet vietējos vadus un prasības vadītāju šķērsgriezuma izvēlei 32 A ķēdēm

Lietošanas ieteikumi

Lietojiet PCE 525-6D iekštelpās vai aizsargātās āra vietās un uzticiet montāžu un savienojumu kvalificētiem elektriķiem. Turiet eņģu vāku aizvērtu, kad kontaktligzda netiek izmantota, un regulāri pārbaudiet kontaktus un blīves nolietojuma vai bojājumu gadījumā.
