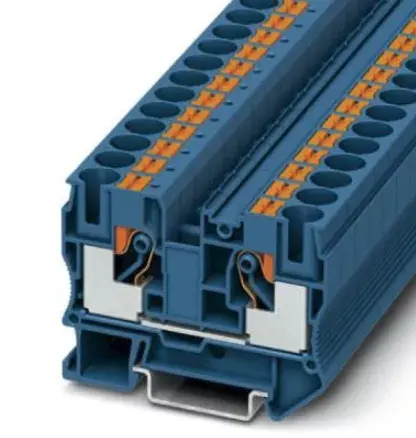

PHOENIX PT 10 BU Caurlaides spaile Zila 3212123

PHOENIX PT 10 BU Caurlaides spaile zila 3212123 ir profesionāls elektriskais komponents, kas paredzēts drošiem vadu savienojumiem un efektīvai ķēžu organizēšanai. Šī zilā caurlaides spaile ir izstrādāta prasīgām vides prasībām, nodrošinot uzticamu strāvas sadali rūpnieciskajos vadības paneļos, sadales kārbās un dažādās elektroinstalācijās, garantējot stabilu sistēmas darbību.

Priekšrocības

Šajā spailē tiek izmantota uzlabota Push-in pieslēgšanas metode, kas būtiski samazina uzstādīšanas laiku un pūles, vienlaikus saglabājot drošu un pret vibrācijām noturīgu kontaktu. Izturīgais dizains pielāgojas plašam vadītāju šķērsgriezumu diapazonam, padarot to par elastīgu risinājumu sarežģītām elektroinstalācijas prasībām. Augstie sprieguma un strāvas rādītāji atbalsta lielas slodzes uzdevumus, bet zilā krāsa palīdz viegli identificēt fāzes un ķēdes blīvi izvietotos paneļos.

Piemērots

• Rūpnieciskajiem vadības paneļiem un automatizācijas sistēmām
• Elektriskajām sadales kārbām un strāvas sadales blokiem
• Profesionālām elektroinstalācijām, kur nepieciešama droša vadu organizācija
• Lietošanai ar NS 35/7,5 un NS 35/15 montāžas sliedēm

Kad tas var nebūt piemērots

Šī spaile nav paredzēta tiešai vides iedarbībai ārpus telpām bez atbilstoša pretlaikapstākļu korpusa. Tā var arī nebūt saderīga ar vadītājiem, kuru šķērsgriezums neatbilst norādītajam diapazonam no 0.5 mm² līdz 16 mm².

Galvenie parametri

• Nominālais spriegums: 1000 V
• Nominālā strāva: 57 A
• Pieslēguma metode: Push-in savienojums
• Pieslēgumu skaits: 2
• Vadītāja šķērsgriezums: 0.5 mm² - 16 mm²
• AWG diapazons: 20 - 6
• Platums: 10.2 mm
• Augstums: 49.5 mm
• Krāsa: Zila
• Montāžas veids: NS 35/7,5, NS 35/15

Kā lietot

Stingri piestipriniet spaili uz saderīgas DIN sliedes, piemēram, NS 35/7,5 vai NS 35/15, vadības panelī vai korpusā. Sagatavojiet vadu, noņemot izolāciju līdz ieteicamajam garumam, un pēc tam iebīdiet cieto vadītāju vai elastīgo vadītāju ar uzmavu tieši Push-in savienojuma vietā, līdz tas ir stingri nofiksēts. Pirms sistēmas ieslēgšanas pārliecinieties par savienojuma drošību.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka darba spriegums un strāva nepārsniedz 1000 V un 57 A
• Pārbaudiet, vai vadu šķērsgriezums atbilst diapazonam no 0.5 mm² līdz 16 mm²
• Apstipriniet saderību ar esošajām NS 35/7,5 vai NS 35/15 montāžas sliedēm
• Pārliecinieties, ka zilā krāsa atbilst jūsu shēmas identifikācijas un elektroinstalācijas standartiem

Pirms jebkādu elektrisko komponentu uzstādīšanas vai modificēšanas vienmēr atvienojiet strāvas padevi un nodrošiniet, ka uzstādīšanu veic kvalificēts personāls saskaņā ar vietējiem drošības noteikumiem.
