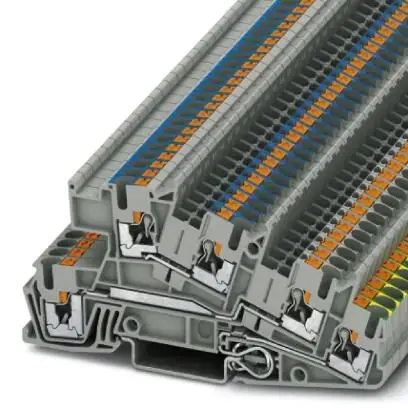

Phoenix Contact 3213950 instalācijas trīs līmeņu spaiļu bloks pelēkā krāsā ir paredzēts profesionālām elektroinstalācijām, vadības paneļiem un efektīvai vadu pārvaldīzībai rūpnieciskajos un komerciālajos objektos. Šis daudzlīmeņu spaiļu bloks apvieno vietu taupošu dizainu ar drošu montāžu, nodrošinot augstu blīvumu un sakārtotību sarežģītās elektriskajās sistēmās. Pateicoties uzticamajai Push-in savienojuma tehnoloģijai, tas nodrošina ātru vadu pievienošanu bez instrumentu palīdzības, garantējot stabilu un pret vibrācijām noturīgu elektrisko kontaktu.
Priekšrocības
Trīs līmeņu konstrukcija ievērojami optimizē DIN sliedes telpu, ļaujot veikt augsta blīvuma instalācijas kompaktos sadales skapjos. Dubultās funkcionālās šahtas visos līmeņos nodrošina papildu elastību potenciālu sadalei un testa piederumu izmantošanai. Intuitīvā Push-in savienojuma sistēma samazina vadu pievienošanas laiku, salīdzinot ar tradicionālajām skrūvju spailēm, vienlaikus saglabājot nemainīgi augstu kontakta kvalitāti. Izgatavots no izturīgiem izolācijas materiāliem neitrālā pelēkā krāsā, spaiļu bloks veicina skaidru un vizuāli pārskatāmu vadu marķēšanu un organizāciju.
Piemērots
- Elektroinstalācijām komercēkās un rūpnieciskajās ēkās
- Vadības paneļu un sadales iekārtu ražošanai
- Vadu instalācijām, kur nepieciešama potenciālu sadale vairākos līmeņos
- Montāžai uz NS 35/7,5 un NS 35/15 tipa DIN sliedēm sadales skapjos
Kad var nebūt piemērots
Šis spaiļu bloks var nebūt piemērots vadiem, kuru šķērsgriezums pārspriedz norādīto diapazonu no 0.14 mm² līdz 4 mm², vai lietojumam ar augstu strāvas slodzi, kas pārsniedz tā tehniskos parametrus. Tas nav paredzēts arī tiešai ārtelpu iedarbībai bez atbilstoša aizsargkorpusa.
Galvenās specifikācijas
- Trīs līmeņu instalācijas spaiļu bloka konstrukcija
- Pievienojuma veids: Push-in tipa atsperu savienojums
- Vadītāja šķērsgriezums: no 0.14 mm² līdz 4 mm²
- Amerikas vadu каlibra (AWG) diapazons: no 26 līdz 12
- Spailes platums: 5.2 mm
- Krāsa: pelēka
- Montāžas veids: uz NS 35/7,5 un NS 35/15 DIN sliedēm
- Dubultās funkcionālās šahtas katrā līmenī
Kā lietot
Droši nostipriniet spaiļu bloku uz saderīgas NS 35/7,5 vai NS 35/15 DIN sliedes vadības skapja iekšpusē. Sagatavojiet izolētos vara vadus, noņemot izolāciju līdz ieteicamajam garumam. Viensadzīslas vadiem vai daudzdzīslu vadiem ar uzgaļiem ievietojiet vadu tieši spailes atverē līdz galam. Lai atbrīvotu vadu vai pievienotu elastīgus vadus bez uzgaļiem, nospiediet atbrīvošanas pogu ar piemērotu skrūvgriezi. Izmantojiet dubultās funkcionālās šahtas spraišļu vai testa spraudņu ievietošanai atbilstoši shēmai.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, ka vadu šķērsgriezums atbilst diapazonam no 0.14 mm² līdz 4 mm²
- Pārbaudiet saderību ar standarta NS 35/7,5 vai NS 35/15 DIN sliedēm
- Ņemiet vērā 5.2 mm platumu, plānojot vietu sadales skapī
- Apstipriniet trīs līmeņu arhitektūras nepieciešamību jūsu instalācijas shēmā
Pirms spaiļu bloku uzstādīšanas, pievienošanas vai apkopes vienmēr pārtrauciet strāvas padevi elektriskajai sistēmai. Instalācija jāveic kvalificētam speciālistam saskaņā ar vietējiem un valsts drošības noteikumiem.
