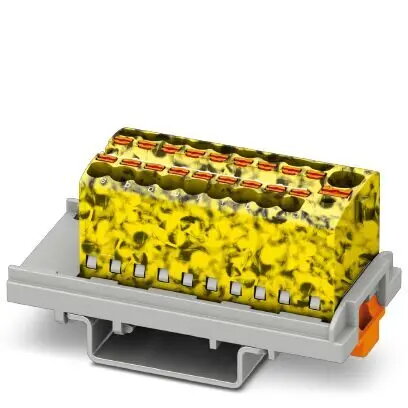

Phoenix Contact PTFIX 4/18X1,5-NS35-FE sadales bloks

Phoenix Contact PTFIX 4/18X1,5-NS35-FE ir profesionāls sadales bloks, kas izstrādāts efektīvai elektroinstalācijai un modulārai uzstādīšanai rūpnieciskās sistēmās. Šis kompaktais piederums nodrošina organizētu kabeļu pārvaldību un uzticamu savienojamību vadības sistēmās. Tas ir paredzēts montāžai uz DIN sliedes un piedāvā stabilu risinājumu potenciālu sadalei, apvienojot augstu savienojumu blīvumu ar vietu taupošu dizainu.

Priekšrocības

Šis sadales bloks piedāvā būtiskas priekšrocības elektrisko paneļu montāžā, tostarp ļoti kompaktu dizainu, kas maksimāli palielina skapja izmantojamo platību. Integrētā push-in savienojuma tehnoloģija ļauj veikt ātru elektroinstalāciju bez instrumentiem, kas samazina uzstādīšanas laiku un darbaspēka izmaksas. Katram savienojuma punktam ir īpašas testa atveres, kas nodrošina ērtu un drošu elektrisko mērījumu veikšanu, neatvienojot vadus. Turklāt skaidra marķēšanas sistēma nodrošina, ka visi savienojumi ir viegli identificējami, veicinot ilgtermiņa apkopes efektivitāti un sistēmas uzticamību.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Modulārām strāvas sadales sistēmām
• Automatizācijas un mērinstrumentu paneļiem
• Lietojumiem, kuros nepieciešama vietu taupoša potenciālu sadale

Šis produkts var nebūt piemērots lieljaudas lietojumiem, kas pārsniedz 17,5 A strāvas stiprumu, vai vidēm, kur vadītāja šķērsgriezums pārsniedz 2,5 mm². Tas ir īpaši izstrādāts montāžai uz standarta DIN sliedes un var nebūt piemērots lietojumiem, kuros nepieciešama tieša montāža uz šasijas bez norādītās sliedes infrastruktūras.

Galvenās specifikācijas

• Nominālais spriegums: 500 V
• Nominālā strāva: 17,5 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezuma diapazons: 0,14 mm² līdz 2,5 mm² (AWG 26 - 14)
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede
• Platums: 21,6 mm
• Krāsa: Melna/Dzeltena

Lai izmantotu PTFIX sadales bloku, uzspiediet ierīci uz standarta NS 35 DIN sliedes. Ievietojiet atbrīvotos vadītājus tieši push-in savienojuma punktos, līdz tie ir droši nostiprināti. Dizains ļauj ātri paplašināt potenciālu sadali, pievienojot papildu blokus pēc vajadzības. Izmantojiet integrētās testa atveres, lai pārbaudītu sprieguma līmeņus vai veiktu nepārtrauktības pārbaudes nodošanas ekspluatācijā vai apkopes laikā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kopējā strāvas slodze nepārsniedz 17,5 A robežu.
• Pārbaudiet, vai jūsu vada šķērsgriezums atbilst 0,14 mm² līdz 2,5 mm² diapazonam.
• Apstipriniet, ka jūsu uzstādīšanas vide atbalsta NS 35 DIN sliedes montāžu.
• Pārbaudiet nepieciešamo savienojuma punktu skaitu jūsu konkrētajai shēmai.

Lai nodrošinātu optimālu veiktspēju un drošību, pirms ievietošanas pārliecinieties, ka visi vadītāji ir atbrīvoti no izolācijas līdz ražotāja ieteiktajam garumam. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai saglabātu ilgtermiņa kontakta integritāti.
