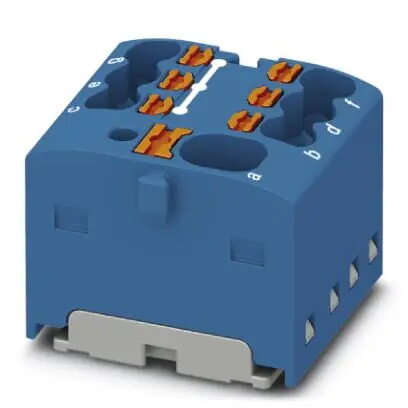

Phoenix Contact PTFIX 4/6X1,5 sadales bloks, zils, 20 gabali

Phoenix Contact PTFIX 4/6X1,5 sadales bloks ir profesionāls komponents, kas paredzēts efektīvai elektroinstalācijai un signālu sadalei rūpnieciskajā vidē. Šajā komplektā ietilpst 20 zili spaiļu bloki, kas nodrošina drošu un sakārtotu savienojumu vadības paneļos un automatizācijas sistēmās. Pateicoties kompaktajam dizainam un uzticamajai Push-in savienojuma tehnoloģijai, šie bloki atvieglo kabeļu pārvaldību, vienlaikus saglabājot augstu elektrisko integritāti.

Priekšrocības

Šo sadales bloku galvenā priekšrocība ir integrētā Push-in savienojuma tehnoloģija, kas ļauj ātri un bez instrumentiem uzstādīt vadus. Šis risinājums ievērojami samazina montāžas laiku, salīdzinot ar tradicionālajām skrūvju spailēm. Kompaktie izmēri nodrošina efektīvu vietas izmantošanu vadības skapjos pat augsta blīvuma instalācijās. Turklāt zilā krāsu kodēšana palīdz skaidri identificēt ķēdes, samazinot kļūdu iespējamību apkopes vai sistēmas paplašināšanas laikā.

Piemērots

• Rūpniecisko vadības paneļu elektroinstalācijai
• Automatizācijas un robotikas sistēmām
• Signālu sadalei elektriskajos skapjos
• Augsta blīvuma elektriskajām instalācijām

Kad tas var nebūt piemērots

Šis sadales bloks nav paredzēts lieljaudas lietojumiem, kas pārsniedz norādīto nominālo strāvu 17,5 A vai spriegumu 450 V. Tas arī nav piemērots videi, kurā nepieciešama tieša aizsardzība pret skarbiem āra apstākļiem bez atbilstošiem aizsargkorpusiem.

Galvenās specifikācijas

• Nominālais spriegums: 450 V
• Nominālā strāva: 17,5 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Šķērsgriezuma diapazons: 0,14 mm² – 2,5 mm² (AWG 26 – 14)
• Platums: 19 mm
• Augstums: 17,7 mm
• Svars: 5,64 g (viena vienība)
• Montāžas veids: uz DIN sliedes adaptera

Kā lietot

Lai izmantotu Phoenix Contact PTFIX 4/6X1,5, vispirms pārliecinieties, ka DIN sliedes adapteris ir droši uzstādīts vadības skapī. Uzspiediet sadales bloku uz adaptera, līdz tas nofiksējas. Sagatavojiet vadus, noņemot izolāciju nepieciešamajā garumā, un pēc tam vienkārši ievietojiet vadu Push-in spailē. Iekšējais atsperes mehānisms automātiski nostiprinās vadu, nodrošinot pret vibrācijām izturīgu savienojumu. Lai izņemtu vadu, izmantojiet piemērotu instrumentu atsperes mehānisma atbrīvošanai.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka ķēdes kopējā strāvas slodze nepārsniedz 17,5 A.
• Pārbaudiet, vai vadu šķērsgriezums atbilst 0,14 mm² – 2,5 mm² diapazonam.
• Pārliecinieties, ka jums ir nepieciešamie DIN sliedes adapteri montāžai.
• Pārbaudiet pieejamo vietu skapī, lai ievietotu 19 mm platu bloku.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un drošību, izmantojot Push-in spailes, daudzdzīslu vadiem vienmēr izmantojiet uzgaļus. Pārliecinieties, ka visi savienojumi ir pilnībā ievietoti un elektroinstalācijas izkārtojums atbilst vietējiem elektrodrošības standartiem un noteikumiem.
