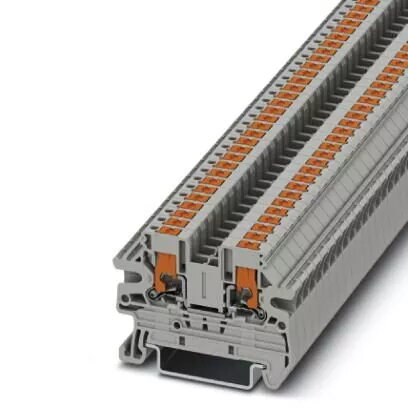

Phoenix Contact PTV 2,5 spaiļu bloka piederums ar Push-in savienojumu, pelēks, 50 gab.

Phoenix Contact PTV 2,5 spaiļu bloks ar Push-in tehnoloģiju ir augstas veiktspējas elektriskais komponents, kas paredzēts drošai un efektīvai vadu savienošanai rūpniecības vadības skapjos. Pateicoties uzlabotajai Push-in savienojuma tehnoloģijai, šis spaiļu bloks ļauj ievietot vadītājus bez instrumentu izmantošanas, ievērojami samazinot uzstādīšanas laiku, vienlaikus saglabājot izturīgu un pret vibrācijām noturīgu elektrisko savienojumu. Pelēkais, kompaktais dizains nodrošina sakārtotu un uzticamu elektroinstalāciju modulārajās spaiļu sistēmās.

Priekšrocības

Šis spaiļu bloks piedāvā izcilu lietošanas ērtumu, pateicoties tiešā savienojuma sistēmai, kas ļauj ievietot cietus vai ar uzgaļiem aprīkotus vadītājus bez piepūles. Konstrukcija atvieglo blīvu elektroinstalāciju ierobežotā telpā, veicinot profesionālu un kārtīgu sadales skapja izkārtojumu. Izturīgā uzbūve nodrošina ilgtermiņa uzticamību prasīgos rūpniecības apstākļos, nodrošinot stabilus elektriskos parametrus un drošu kontakta stabilitāti dažādos darbības apstākļos.

Piemērots

• Rūpniecības vadības skapju elektroinstalācijai
• Modulārajām spaiļu sistēmām
• Automatizācijas un vadības tehnoloģijām
• Elektrības sadales paneļiem

Šis spaiļu bloks var nebūt piemērots lietojumiem, kuros nepieciešama lielāka strāva par 24 A, vai gadījumiem, kad nepieciešami vadītāji ar šķērsgriezumu, kas lielāks par 4 mm². Tas nav paredzēts tiešai izmantošanai ārpus telpām bez atbilstošām aizsargkorpusa sistēmām.

Galvenās specifikācijas

• Nominālais spriegums: 800 V
• Nominālā strāva: 24 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 2
• Šķērsgriezuma diapazons: 0,14 mm² – 4 mm²
• AWG diapazons: 26 – 12
• Platums: 5,2 mm
• Augstums: 35,3 mm
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliedes
• Krāsa: pelēka

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Pēc uzstādīšanas ievietojiet notīrīto vadītāju tieši Push-in kontakta punktā. Elastīgiem vadiem bez uzgaļiem izmantojiet skrūvgriezi, lai atbrīvotu spailes mehānismu pirms ievietošanas. Pārliecinieties, ka vads ir pilnībā ievietots, lai garantētu drošu elektrisko kontaktu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai jūsu vada šķērsgriezums atbilst 0,14 mm² – 4 mm² diapazonam.
• Pārbaudiet, vai jūsu DIN sliedes tips ir saderīgs ar NS 35 standartu.
• Apstipriniet, ka 24 A strāvas nomināls atbilst jūsu ķēdes prasībām.
• Pārbaudiet pieejamo vietu skapī, lai ievietotu 5,2 mm platās vienības.

Lietošanas ieteikumi: Vienmēr notīriet vadītājus līdz ražotāja norādītajam garumam, lai saglabātu optimālu kontakta integritāti un drošību. Periodiski pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai nodrošinātu sistēmas ilgtermiņa uzticamību.
