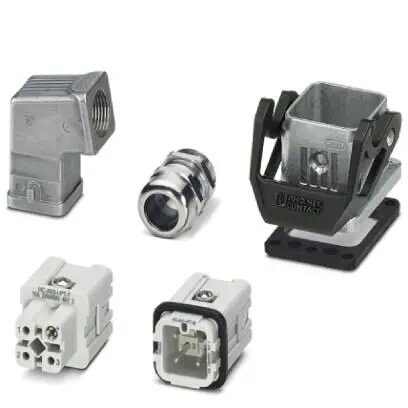

Phoenix Contact 1424451 HC-STA-A03PT-BWS-HS-M20-ELCAL vadu savienotājs, liets alumīnijs

Phoenix Contact HC-STA-A03PT-BWS-HS-M20-ELCAL vadu savienotājs ir izturīgs rūpnieciskas kvalitātes risinājums, kas paredzēts drošiem un uzticamiem elektriskajiem savienojumiem. Ievietots izturīgā lietā alumīnija korpusā, šis savienotājs ir izstrādāts tā, lai izturētu skarbos ekspluatācijas apstākļus, tostarp saskari ar sālsūdeni, padarot to par ideālu izvēli prasīgām vidēm, kur aizsardzība un veiktspēja ir kritiski svarīgas.

Priekšrocības

Šis savienotāju komplekts piedāvā izcilu izturību, pateicoties augstas kvalitātes lietā alumīnija konstrukcijai, kas nodrošina izcilu mehānisko stiprību un noturību pret vides faktoriem. Integrētā push-in savienojuma tehnoloģija ļauj ātri un bez instrumentiem veikt vadu pievienošanu, ievērojami samazinot uzstādīšanas laiku, vienlaikus nodrošinot pret vibrācijām noturīgu un stabilu elektrisko kontaktu. Ar IP67 aizsardzības pakāpi ierīce ir pilnībā noslēgta pret putekļu un ūdens iekļūšanu, nodrošinot ilgtermiņa uzticamību āra vai rūpnieciskos apstākļos.

Piemērots

• Rūpnieciskās automatizācijas sistēmām
• Jūras un šelfa elektroinstalācijām
• Āra iekārtām un vadības skapjiem
• Lietojumiem, kam nepieciešama augsta noturība pret sālsūdeni un koroziju

Kad tas var nebūt piemērots

Šis savienotājs ir īpaši izstrādāts rūpnieciskiem lietojumiem ar 3 pozīciju konfigurāciju un var nebūt piemērots augsta blīvuma signālu pārraidei vai sarežģītām daudzdzīslu kabeļu sistēmām. Tas nav paredzēts izmantošanai plaša patēriņa elektronikā vai zema sprieguma dzīvojamo telpu elektroinstalācijās, kur parasti izmanto standarta modulāros savienotājus.

Galvenās specifikācijas

• Materiāls: Liets alumīnijs
• Aizsardzības pakāpe: IP67
• Pozīciju skaits: 3
• Savienojuma metode: Push-in savienojums
• Savienojuma šķērsgriezums: AWG 26–16
• Vītnes izmērs: M20
• Svars: 135 g

Kā lietot

Lai uzstādītu savienotāju, sagatavojiet vadus, noņemot izolāciju atbilstoši spaiļu specifikācijām. Ievietojiet vadītājus tieši push-in spailēs, līdz tie ir droši nofiksēti. Pārliecinieties, ka M20 vītne ir pareizi izlīdzināta un pievilkta, lai saglabātu IP67 blīvējumu. Korpuss ir droši jāpiestiprina pie mērķa virsmas vai korpusa, lai novērstu mehānisku slodzi uz savienojuma punktiem.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai 3 pozīciju konfigurācija atbilst jūsu ķēdes prasībām.
• Pārliecinieties, vai M20 vītnes izmērs ir saderīgs ar jūsu esošajiem kabeļu blīvslēgiem vai korpusa portiem.
• Pārbaudiet, vai jūsu vadu šķērsgriezums atbilst AWG 26–16 diapazonam.
• Pārbaudiet vides apstākļus, lai pārliecinātos, ka IP67 vērtējums ir pietiekams jūsu konkrētajam lietojumam.

Lietošanas ieteikumi

Lai nodrošinātu optimālu veiktspēju un saglabātu IP67 aizsardzības pakāpi, pirms montāžas pārliecinieties, ka visi blīvējumi ir tīri un bez netīrumiem. Regulāri pārbaudiet korpusu, vai nav redzamas fizisku bojājumu vai korozijas pazīmes, ja to izmanto ekstremālos apstākļos.
