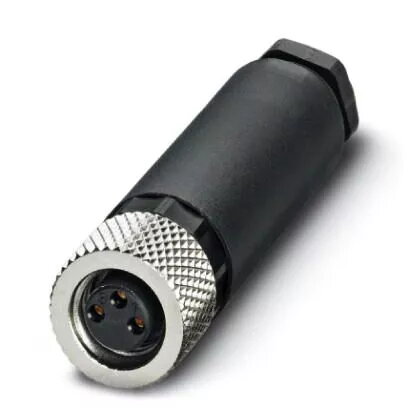

Phoenix Contact SACC-M 8FS-3CON-M-SW M8 3-kontaktu taisnais savienotājs

Phoenix Contact SACC-M 8FS-3CON-M-SW ir augstas kvalitātes 3-kontaktu M8 taisnais spraudnis (ligzda), kas paredzēts uzticamai signālu un datu pārraidei rūpnieciskās automatizācijas sistēmās. Šis savienotājs ir izstrādāts montāžai uz vietas, un tam ir uzticama skrūvju savienojuma sistēma, kas ļauj droši nostiprināt vadus bez specializētiem presēšanas instrumentiem. Pateicoties A-kodējumam un izturīgajam niķelēta misiņa rievojumam, tas nodrošina stabilu un pret vibrācijām noturīgu savienojumu dažādās vadības vidēs.

Priekšrocības

Šis savienotājs piedāvā izcilu izturību un uzstādīšanas ērtumu prasīgos rūpnieciskos apstākļos. IP67 aizsardzības pakāpe nodrošina, ka savienojums paliek hermētisks pret putekļu un mitruma iekļūšanu, saglabājot signāla integritāti pat skarbos apstākļos. Tā daudzpusīgais dizains ir piemērots plašam vadu šķērsgriezumu diapazonam, nodrošinot elastību dažādām kabeļu prasībām. Augstas kvalitātes niķelēta misiņa izmantošana rievojumam uzlabo mehānisko izturību un noturību pret koroziju, nodrošinot ilgu kalpošanas laiku.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Sensoru un izpildmehānismu savienošanai
• Uz vietas montējamiem kabeļu risinājumiem
• Vidēm, kur nepieciešama IP67 aizsardzība pret ārējo iedarbību

Šis savienotājs var nebūt piemērots lietojumiem, kuros nepieciešama ātrgaitas datu pārraide, kas pārsniedz standarta signāla līmeņus, vai vidēm ar ekstrēmu ķīmisko iedarbību, kas pārsniedz niķelēta misiņa specifikācijas. Tas nav paredzēts lietošanai ar kabeļiem, kuru diametrs ir ārpus norādītā 3,5 mm līdz 5 mm diapazona.

Galvenās specifikācijas

• Savienotāja tips: M8 ligzda, taisna
• Kontaktu skaits: 3
• Savienojuma metode: Skrūvju savienojums
• Kodējums: A-kodēts
• Vada šķērsgriezums: 0,14 mm² līdz 0,5 mm²
• Kabeļa diametra diapazons: 3,5 mm līdz 5 mm
• Rievojuma materiāls: Niķelēts misiņš
• Aizsardzības pakāpe: IP67

Lai izmantotu šo savienotāju, noņemiet izolāciju no vadiem atbilstošā garumā un ievietojiet tos spaiļu blokā. Nostipriniet vadus, izmantojot iebūvētās skrūvju spailes, lai nodrošinātu stingru elektrisko kontaktu. Salieciet korpusa komponentus, pievelkot rievoto uzgriezni uz kabeļa blīvslēga, pārliecinoties, ka blīvējums ir pareizi novietots, lai saglabātu IP67 aizsardzības pakāpi. Visbeidzot, pievienojiet ligzdu atbilstošajam M8 spraudnim un manuāli pievelciet savienojumu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kabeļa diametrs ir robežās no 3,5 mm līdz 5 mm.
• Pārbaudiet, vai vada šķērsgriezums atbilst 0,14 mm² līdz 0,5 mm² diapazonam.
• Apstipriniet, ka M8 A-kodētais interfeiss atbilst jūsu esošajam aprīkojumam.
• Izvērtējiet vides apstākļus, lai pārliecinātos, ka IP67 aizsardzība ir pietiekama jūsu vajadzībām.

Pārliecinieties, ka visas skrūvju spailes ir pievilktas ar ražotāja ieteikto griezes momentu, lai novērstu vaļīgus savienojumus un iespējamus signāla traucējumus. Montāžas laikā vienmēr pārbaudiet kabeļa blīvējumu, lai garantētu IP67 aizsardzības integritāti.
