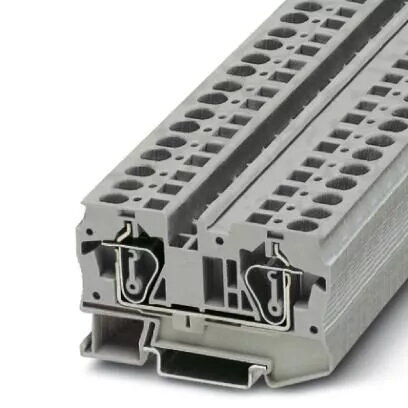

Phoenix Contact 3031487 2-vadu spaiļu bloks, pelēks, 0,2-10 mm²

Phoenix Contact 3031487 ir augstas kvalitātes 2-vadu spaiļu bloks, kas paredzēts drošiem un uzticamiem elektriskajiem savienojumiem rūpnieciskajā vidē. Šis komponents ir izstrādāts montāžai uz standarta DIN sliedēm, nodrošinot efektīvu jaudas sadali un signālu pārraidi vadības skapjos un automatizācijas sistēmās. Pateicoties atsperu spaiļu tehnoloģijai un izturīgajai konstrukcijai, bloks nodrošina stabilu vadītspēju un izturību pret vibrācijām.

Priekšrocības

Kompaktais dizains ļauj maksimāli izmantot vietu sadales skapjos, vienlaikus nodrošinot ērtu piekļuvi vadiem no priekšpuses. Integrētais dubultās funkcijas kanāls sniedz plašas iespējas potenciālu sadalei un testēšanas piederumu pievienošanai, kas ievērojami ietaupa laiku montāžas laikā. Plašā pieslēguma zona ļauj izmantot vadītājus ar uzgaļiem un plastmasas izolācijas uzmavām. Ierīce ir arī rūpīgi pārbaudīta lietošanai dzelzceļa nozarē, kas apliecina tās augsto izturību un drošību.

Piemērots

• Rūpnieciskajiem vadības skapjiem
• Automatizācijas un procesu vadības sistēmām
• Dzelzceļa infrastruktūrai
• Modulārajiem elektrības sadales paneļiem

Šis spaiļu bloks var nebūt piemērots sistēmām, kurās nominālā strāva pārsniedz 41 A vai spriegums pārsniedz 1000 V. Tāpat tas nav paredzēts tiešai lietošanai ārpus aizsargkorpusa nelabvēlīgos vides apstākļos.

Galvenās specifikācijas

• Savienojuma metode: Atsperu spailes
• Savienojumu skaits: 2
• Nominālais spriegums: 1000 V
• Nominālā strāva: 41 A
• Vada šķērsgriezums: 0,2 mm² – 10 mm²
• AWG diapazons: 24 – 8
• Platums: 8,2 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Krāsa: Pelēka

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz atbilstošas NS 35/7,5 vai NS 35/15 DIN sliedes. Ievietojiet attīrīto vadu atsperu spailes punktā, līdz tas ir droši nostiprināts. Atsperes mehānisms automātiski uztur nepieciešamo kontakta spiedienu, novēršot nepieciešamību pēc skrūvju pievilkšanas. Potenciālu sadalei vai mērījumu veikšanai izmantojiet dubultās funkcijas kanālu, lai ievietotu pārvienojumus vai testa spraudņus.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka vada šķērsgriezums ir diapazonā no 0,2 līdz 10 mm²
• Pārbaudiet, vai sistēmas spriegums un strāva nepārsniedz 1000 V un 41 A
• Pārliecinieties par saderību ar jūsu DIN sliedes tipu
• Pārbaudiet, vai instalācijai ir nepieciešami papildu piederumi, piemēram, gala fiksatori vai marķēšanas elementi

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas vai apkopes darbu veikšanas. Izmantojiet piemērotus vadu attīrīšanas instrumentus, lai nesabojātu vadītājus, un izmantojiet uzgaļus, ja to prasa jūsu projekta standarti.
