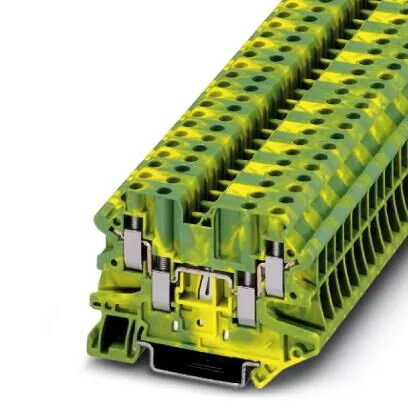

Phoenix Contact UT 4-QUATTRO-PE spaiļu bloks, 4 vadu aizsargzemējuma, 0.14-6 mm2, dzelteni-zaļš

Phoenix Contact UT 4-QUATTRO-PE ir augstas kvalitātes četru vadu zemējuma spaiļu bloks, kas izstrādāts drošiem elektriskajiem savienojumiem rūpnieciskās vidēs. Šis komponents nodrošina uzticamu aizsargzemējumu vadības skapjos, automatizācijas sistēmās un sadales paneļos. Pateicoties izturīgajai konstrukcijai un augstvērtīgajiem materiāliem, spaiļu bloks garantē stabilu kontaktu plašam vadu šķērsgriezumu diapazonam.

Priekšrocības

Šajā spaiļu blokā izmantota pārbaudīta skrūvju savienojuma tehnoloģija, kas nodrošina izcilu kontakta stabilitāti un ilgmūžību pat augstas vibrācijas apstākļos. Četru vadu dizains ļauj efektīvi veikt zemējuma sadali, ievērojami vienkāršojot elektroinstalāciju sarežģītos vadības paneļos. Kompaktais izmērs palīdz optimizēt vietu uz DIN sliedes, savukārt izteiksmīgā dzelteni zaļā krāsa nodrošina ātru identifikāciju kā aizsargzemējuma komponentu, samazinot kļūdu risku uzstādīšanas vai apkopes laikā.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Elektroenerģijas sadales sistēmām
• Automatizācijas un procesu vadības iekārtām
• Zemējuma risinājumiem elektriskajās instalācijās

Kad tas var nebūt piemērots

Šis spaiļu bloks ir paredzēts tikai aizsargzemējuma (PE) lietojumiem, un to nedrīkst izmantot fāzes vai neitrāles vadu sadalei. Tas nav piemērots vidēm, kur nepieciešami īpaši sprādziendrošības sertifikāti, vai gadījumiem, kad vadu šķērsgriezums pārsniedz norādīto 6 mm² ietilpību.

Galvenās specifikācijas

• Savienojuma veids: Skrūvju savienojums
• Savienojumu skaits: 4
• Vada šķērsgriezuma diapazons: 0,14 mm² līdz 6 mm²
• AWG diapazons: 26 līdz 10
• Platums: 6,2 mm
• Augstums: 46,9 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliedes
• Krāsa: Dzelteni zaļa

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Notīriet izolāciju no zemējuma vadiem atbilstošā garumā un ievietojiet tos skrūvju spailēs. Pievelciet skrūves ar nepieciešamo griezes momentu, lai nodrošinātu drošu mehānisko un elektrisko savienojumu. Pārliecinieties, ka spaiļu bloks ir pareizi iezemēts pret DIN sliedi, kas vairumā standarta konfigurāciju kalpo kā galvenā zemējuma kopne.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu DIN sliedes tips atbilst montāžas specifikācijām
• Pārliecinieties, ka vada šķērsgriezums ir diapazonā no 0,14 mm² līdz 6 mm²
• Apstipriniet, ka lietojumam ir nepieciešams tieši 4 vadu zemējuma punkts
• Novērtējiet pieejamo vietu skapī, ņemot vērā 6,2 mm platumu

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka DIN sliede ir pareizi savienota ar instalācijas galveno aizsargzemējuma sistēmu, pirms pievienojat komponentus spaiļu blokam. Regulāri pārbaudiet skrūvju savienojumus vidēs ar augstu vibrāciju, lai saglabātu optimālu kontakta integritāti.
