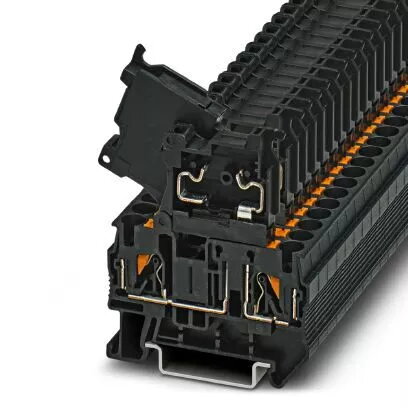

Phoenix Contact PT 4-HESI (5X20) drošinātāju spaiļu bloks, 6mm², 6.3A, melns

Phoenix Contact PT 4-HESI (5X20) ir profesionālas klases drošinātāju spaiļu bloks, kas paredzēts drošai ķēžu aizsardzībai rūpnieciskajos vadības skapjos un elektroenerģijas sadales sistēmās. Šis komponents ir izstrādāts standarta 5x20 mm stikla vai keramikas drošinātājiem un nodrošina uzticamu saskarni strāvai līdz 6,3 A. Tā izturīgā konstrukcija un integrācija CLIPLINE complete sistēmā nodrošina saderību ar plašu rūpnieciskās elektrotehnikas infrastruktūru.

Priekšrocības

Šī spaiļu bloka galvenā priekšrocība ir uzlabotā Push-in savienojuma tehnoloģija, kas atvieglo ātru, bezinstrumentu vadu pievienošanu gan cietiem vadītājiem, gan vadītājiem ar uzgaļiem. Kompaktais dizains kopā ar priekšējo savienojumu izkārtojumu ļauj efektīvi veikt instalāciju ierobežotās vietās, kur paneļu blīvums ir augsts. Turklāt ierīce ietver dubultu funkcionālo kanālu un papildu testa savienojumu, kas vienkāršo diagnostikas procedūras. Spaiļu bloks ir arī sertificēts izmantošanai dzelzceļa lietojumos, kas apliecina tā augsto izturību un uzticamību prasīgos apstākļos.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Elektroenerģijas sadales sistēmām
• Dzelzceļa un transporta infrastruktūrai
• Lietojumiem, kuros nepieciešama bieža drošinātāju apkope

Šis spaiļu bloks var nebūt piemērots augstsprieguma lietojumiem, kas pārsniedz 6,3 A, vai gadījumiem, kad drošinātāja izmērs atšķiras no standarta 5x20 mm formāta. Tas nav paredzēts tiešai saskarei ar skarbiem āra apstākļiem bez atbilstoša aizsargkorpusa.

Galvenās specifikācijas

• Savienojuma metode: Push-in savienojums
• Vadītāja šķērsgriezums: 0,2 mm² līdz 6 mm² (AWG 24 - 10)
• Nominālā strāva: 6,3 A
• Nominālais spriegums: 500 V
• Drošinātāja tips: 5 x 20 mm (stikla vai keramikas)
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliede
• Platums: 6,2 mm

Kā lietot

Lai uzstādītu, piestipriniet spaiļu bloku pie standarta NS 35 DIN sliedes. Ievietojiet vadītāju Push-in spailē, līdz tas ir droši nofiksēts. Lai ievietotu vai nomainītu drošinātāju, atveriet eņģu sviru bloka priekšpusē, ievietojiet 5x20 mm drošinātāju turētājā un aizveriet sviru, lai noslēgtu ķēdi. Testēšanu var veikt, izmantojot integrētos testa punktus, kas atrodas dubultajā funkcionālajā kanālā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai drošinātāja nomināls atbilst jūsu ķēdes aizsardzības prasībām.
• Pārbaudiet, vai vadītāja izmērs ietilpst 0,2 mm² līdz 6 mm² diapazonā.
• Apstipriniet, ka DIN sliedes tips (NS 35/7,5 vai NS 35/15) ir saderīgs ar jūsu esošo skapja izkārtojumu.

Lietošanas ieteikumi: Pirms drošinātāja nomaiņas vienmēr pārliecinieties, ka strāva ir atslēgta, lai novērstu nejaušu saskari ar spriegumu vadošām daļām. Izmantojiet atbilstošus uzgaļus dzīslu vadiem, lai nodrošinātu drošu un ilgstošu savienojumu.
