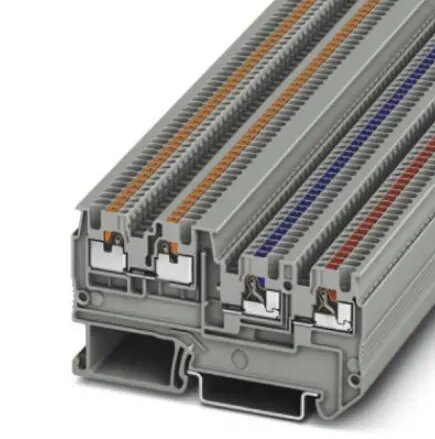

Phoenix Contact 3244410 sensoru spaiļu bloks, 3.5 mm platums, 250 V

Phoenix Contact 3244410 ir augstas precizitātes sensoru/izpildmehānismu spaiļu bloks, kas izstrādāts efektīvai elektroinstalācijai mūsdienu rūpnieciskās vadības sistēmās. Ar 3,5 mm platumu šis spaiļu bloks ir īpaši izstrādāts, lai maksimāli palielinātu vietas efektivitāti blīvi piepildītos elektriskajos skapjos un automatizācijas paneļos. Tas nodrošina uzticamu signālu sadali dažādām sensoru lietojumprogrammām, garantējot drošu un sakārtotu savienojumu vidi.

Priekšrocības

Šis spaiļu bloks izmanto progresīvu Push-in savienojuma tehnoloģiju, kas ievērojami samazina uzstādīšanas laiku, ļaujot ievietot vadus bez instrumentu palīdzības. Kompaktā konstrukcija ļauj palielināt savienojumu blīvumu uz montāžas sliedes, padarot to par ideālu risinājumu ierobežotas vietas apstākļos. Tā izturīgā konstrukcija nodrošina ilgtermiņa elektrisko uzticamību, savukārt pelēkais korpuss atvieglo identifikāciju un apkopi vadības panelī.

Piemērots

• Rūpnieciskās automatizācijas un vadības sistēmām
• Sensoru un izpildmehānismu signālu sadalei
• Blīvai elektroinstalācijai sadales skapjos
• Lietojumiem, kur nepieciešami vietu taupoši risinājumi

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts augstas jaudas lietojumiem vai ķēdēm, kas pārsniedz 250 V nominālo spriegumu un 13,5 A strāvu. Tas arī nav piemērots vadītājiem, kuru šķērsgriezums ir lielāks par 1,5 mm² vai mazāks par 0,14 mm².

Galvenās specifikācijas

• Nominālais spriegums: 250 V
• Nominālā strāva: 13,5 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 4
• Vada šķērsgriezums: 0,14 mm² līdz 1,5 mm²
• Platums: 3,5 mm
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliede

Kā lietot

Lai uzstādītu spaiļu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Sagatavojiet vadus, noņemot izolāciju nepieciešamajā garumā. Ievietojiet cieto vai ar uzgali aprīkoto vadu tieši Push-in savienojuma punktā, līdz tas ir pilnībā ievietots. Elastīgiem vadiem bez uzgaļiem izmantojiet skrūvgriezi, lai atvērtu spailes mehānismu pirms ievietošanas. Pārliecinieties, ka visi savienojumi ir droši un pareizi marķēti turpmākai apkopei.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu skapī esošā DIN sliede atbilst montāžas prasībām.
• Pārliecinieties, ka jūsu vada šķērsgriezums atbilst norādītajam diapazonam no 0,14 mm² līdz 1,5 mm².
• Pārbaudiet, vai ķēdes kopējās strāvas un sprieguma prasības nepārsniedz komponenta nominālos rādītājus.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektroinstalācijas darbu veikšanas. Izmantojiet piemērotus vadu noņemšanas instrumentus, lai nesabojātu vada dzīslas, un pēc ievietošanas pārbaudiet savienojuma stingrību, viegli pavelkot vadu.
