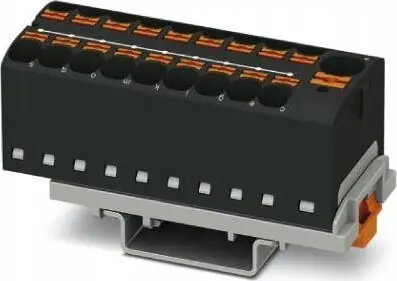

Phoenix Contact PTFIX 10/18X4-NS35 sadales bloks

Phoenix Contact PTFIX 10/18X4-NS35 sadales bloks ir profesionāls komponents, kas paredzēts efektīvai strāvas sadalei vadības skapjos un rūpnieciskajās elektriskajās sistēmās. Šis modulārais spaiļu bloks ir izstrādāts, lai racionalizētu elektroinstalācijas procesus, piedāvājot kompaktu un sakārtotu risinājumu augsta blīvuma savienojumu prasībām. Izmantojot uzlabotu savienojuma tehnoloģiju, tas nodrošina uzticamu elektrisko kontaktu, vienlaikus saglabājot nelielu fizisko izmēru, kas padara to par būtisku rīku mūsdienu automatizācijas un infrastruktūras projektos.

Priekšrocības

Šis sadales bloks ievērojami uzlabo uzstādīšanas efektivitāti, novēršot nepieciešamību pēc manuālas pārvienošanas, kas var samazināt montāžas laiku līdz pat 80 procentiem. Integrētā Push-in savienojuma tehnoloģija ļauj ievietot vadus bez instrumentiem, nodrošinot ātru un drošu elektroinstalāciju. Tā daudzpusīgais dizains atbalsta vairākas montāžas iespējas, tostarp uz DIN sliedes, tiešo montāžu vai līmēšanu, nodrošinot elastību dažādiem skapju izkārtojumiem. Turklāt kompaktais formas faktors ļauj ietaupīt līdz pat 50 procentiem vietas uz DIN sliedes, kad tas ir uzstādīts šķērsām, palīdzot optimizēt skapja telpu, nezaudējot veiktspēju.

Piemērots

• Rūpnieciskās automatizācijas vadības skapjiem
• Strāvas sadalei elektriskajā infrastruktūrā
• Projektiem, kuriem nepieciešami augsta blīvuma elektroinstalācijas risinājumi
• Lietojumiem, kur vietas taupīšana uz DIN sliedēm ir kritiska

Šis izstrādājums var nebūt piemērots vidēm, kurās ir pārmērīga vibrācija vai mehāniskā slodze, kas pārsniedz standarta DIN sliedes komponentu specifikācijas. Turklāt tas nav paredzēts lieljaudas lietojumiem, kas pārsniedz 32 A nominālo strāvu vai 800 V sprieguma nominālu.

Galvenās specifikācijas

• Nominālais spriegums: 800 V
• Nominālā strāva: 32 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 19
• Šķērsgriezuma diapazons: 0,2 mm² līdz 6 mm² (AWG 24 - 10)
• Platums: 28,6 mm
• Dziļums: 58,1 mm
• Montāžas veids: NS 35/7,5 un NS 35/15 DIN sliede

Lai izmantotu PTFIX 10/18X4-NS35, vispirms pārliecinieties, ka DIN sliede ir pareizi uzstādīta vadības skapī. Uzspiediet sadales bloku uz sliedes, līdz tas droši nofiksējas vietā. Noņemiet izolāciju no vadiem atbilstoši norādītajam šķērsgriezuma diapazonam un ievietojiet tos tieši Push-in spailēs. Savienojumam nav nepieciešami instrumenti, jo iekšējais atsperes mehānisms automātiski nostiprina vadu. Pārliecinieties, ka visi savienojumi ir pilnībā ievietoti, lai saglabātu elektrisko integritāti.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet, vai jūsu ķēdes strāvas un sprieguma prasības nepārsniedz bloka nominālos rādītājus.
• Pārliecinieties, ka vada šķērsgriezums ir saderīgs ar 0,2 mm² līdz 6 mm² diapazonu.
• Apstipriniet, ka montāžas vieta skapī atbilst 28,6 mm platumam un 58,1 mm dziļumam.
• Pārbaudiet, vai savienojumu skaits (19) atbilst jūsu īpašajām sadales vajadzībām.

Vienmēr pārliecinieties, ka strāvas padeve ir atvienota pirms jebkādu elektroinstalācijas darbu veikšanas, lai novērstu elektriskās bīstamības riskus un nodrošinātu drošu uzstādīšanu.
