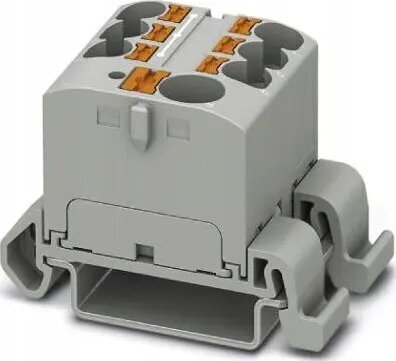

Phoenix Contact PTFIX 10/6X4-NS35A GY sadales bloks

Phoenix Contact PTFIX 10/6X4-NS35A GY ir profesionāls sadales bloks, kas izstrādāts efektīvai strāvas pārvaldībai un organizētai elektroinstalācijai vadības skapjos. Šis kompaktais komponents nodrošina uzticamus elektriskos savienojumus, piedāvājot drošu un vietu taupošu risinājumu sarežģītām instalācijām. Izmantojot progresīvu savienojuma tehnoloģiju, tas racionalizē uzstādīšanas procesu, padarot to par būtisku elementu mūsdienu elektrotehniskajā infrastruktūrā.

Priekšrocības

Šis sadales bloks piedāvā ievērojamus efektivitātes ieguvumus, nodrošinot gatavus montāžas blokus, kas novērš nepieciešamību pēc manuālas pārvienošanas, tādējādi ietaupot līdz pat 80 procentiem laika. Integrētā Push-in tiešā savienojuma tehnoloģija ļauj uzstādīt vadus bez instrumentiem, kas vēl vairāk paātrina montāžu. Tā daudzpusīgais dizains atbalsta vairākas montāžas iespējas, tostarp uz DIN sliedes, tiešo montāžu vai līmēšanu, nodrošinot elastību dažādiem skapju izkārtojumiem. Turklāt kompaktais formas faktors ļauj ietaupīt līdz pat 50 procentiem vietas uz DIN sliedes, izmantojot šķērsvirziena montāžu, savukārt pelēkā krāsa nodrošina skaidru un profesionālu identifikāciju sistēmā.

Piemērots

• Rūpniecisko vadības skapju elektroinstalācijai
• Strāvas sadalei automatizācijas sistēmās
• Sarežģītām elektriskajām instalācijām, kur nepieciešama vietas optimizācija
• Lietojumiem, kur prioritāte ir ātra montāža un savienojumi bez instrumentiem

Kad tas var nebūt piemērots

Šis sadales bloks nav paredzēts izmantošanai vidēs, kas pārsniedz tā nominālo spriegumu 450 V vai nominālo strāvu 32 A. Tas arī nav piemērots lietojumiem, kuros nepieciešami vadu šķērsgriezumi ārpus 0,2 mm² līdz 6 mm² (24-10 AWG) diapazona.

Galvenās specifikācijas

• Nominālais spriegums: 450 V
• Nominālā strāva: 32 A
• Savienojuma metode: Push-in savienojums
• Savienojumu skaits: 7
• Šķērsgriezuma diapazons: 0,2 mm² - 6 mm² (24 - 10 AWG)
• Montāžas veids: NS 35/7,5 vai NS 35/15 DIN sliede
• Platums: 27,9 mm
• Dziļums: 45,7 mm
• Krāsa: Pelēka

Kā lietot

Lai uzstādītu bloku, uzspiediet to uz standarta NS 35/7,5 vai NS 35/15 DIN sliedes. Kad tas ir nostiprināts, ievietojiet atbrīvotos vadus tieši Push-in savienojuma punktos. Iekšējais atsperes mehānisms automātiski nostiprina vadu, nodrošinot uzticamu elektrisko kontaktu bez manuālu instrumentu nepieciešamības. Pārliecinieties, ka kopējā strāvas slodze nepārsniedz nominālos 32 A, lai uzturētu drošu darbību.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka kopējais savienojumu skaits (7) atbilst jūsu ķēdes prasībām.
• Pārbaudiet, vai vadu šķērsgriezums atbilst atbalstītajam 0,2 mm² līdz 6 mm² diapazonam.
• Apstipriniet, ka jūsu skapī esošā DIN sliede ir saderīga ar NS 35 specifikācijām.
• Pārliecinieties, ka darba vide nepārsniedz 450 V sprieguma robežu.

Lietošanas ieteikumi: Lai nodrošinātu optimālu veiktspēju un drošību, pārliecinieties, ka visi vadi ir atbrīvoti no izolācijas atbilstošā garumā, kā norādījis ražotājs. Regulāri pārbaudiet savienojumus vidēs ar augstu vibrāciju, lai saglabātu ilgtermiņa integritāti.
