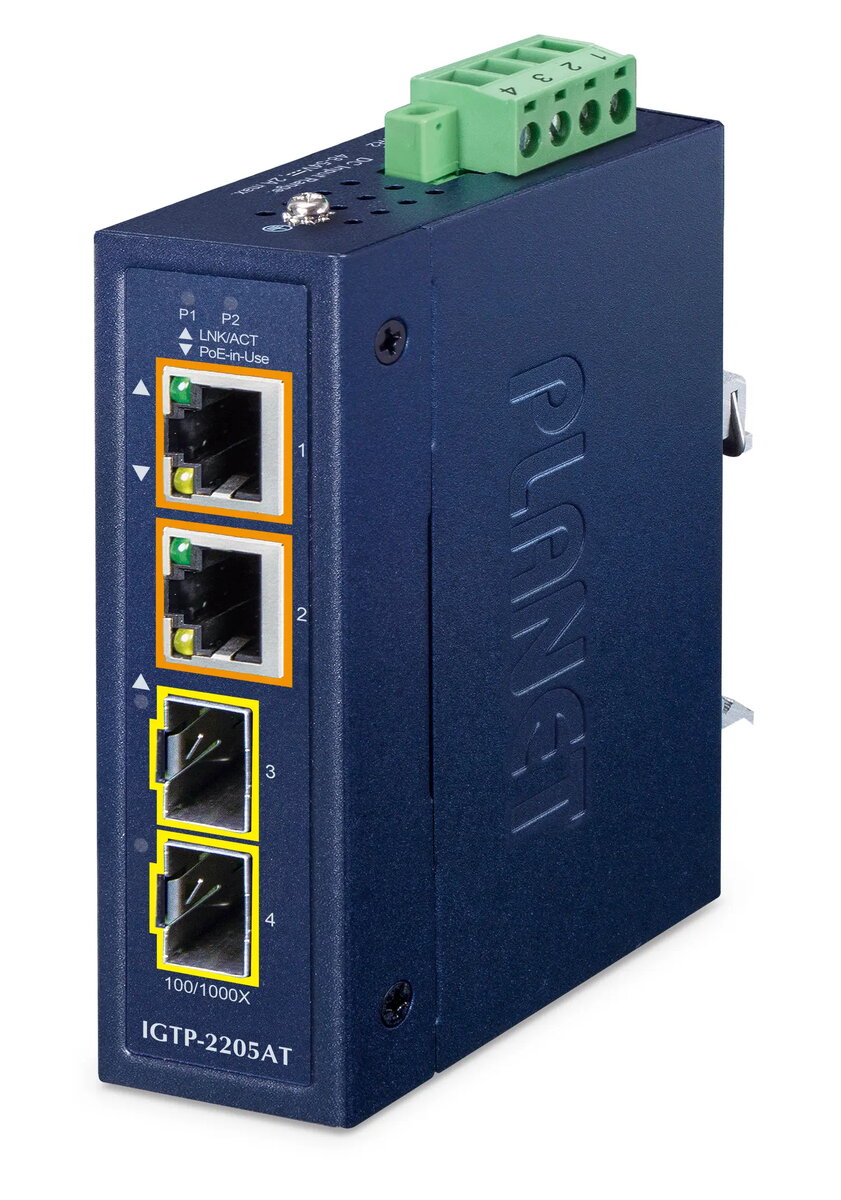

Tīkla mediju konvertors PLANET IGTP-2205AT, 2 porti, kompakts, metāla korpuss, SFP, IP30, 30×70×104 mm

PLANET IGTP-2205AT ir kompakts rūpniecisks Gigabit PoE+ mediakonvertors metāla korpusā ar IP30 aizsardzības klasi. Ierīcei ir divi 100/1000BASE-X SFP optiskie porti un divi 10/100/1000BASE-T RJ45 porti ar IEEE 802.3at PoE+ injekcijas funkciju. Ierīce darbojas temperatūras diapazonā no -40 līdz 75 °C un atbalsta divkāršu 48–54 V DC barošanas ievadi ar automātisku pāreju rezerves barošanai, nodrošinot nepārtrauktu datu un jaudas pārraidi attālākām ierīcēm.

Priekšrocības

IGTP-2205AT apvieno optiskās saites iespējas ar PoE+ barošanas piegādi, ļaujot pārvarēt 100 m ierobežojumu varšvadiem, izmantojot SFP transīverus līdz 120 km (vai vairāk, izmantojot daisy-chain). Ierīce nodrošina līdz 30 W uz portu un kopējo barošanas budžetu 60 W, satur rūpnieciskus aizsardzības līmeņus pret ESD un pārspriegumu un piedāvā elastīgas montāžas iespējas (DIN sliede vai sienas stiprinājums) vietās ar ierobežotu telpu.

Piemērots

• PoE tīklu paplašināšanai tālvadības IP kamerām un bezvadu piekļuves punktiem
• Rūpnieciskajām automatizācijas un IIoT/AIoT instalācijām ar optisko atpakaļsaiti
• Āra skapjiem, rūpnīcu zonām un universitāšu/campus tīklu segmentiem

Galvenās specifikācijas

• Porti: 2 × 10/100/1000BASE-T RJ45 (PoE+), 2 × 100/1000BASE-X SFP
• PoE standarts: IEEE 802.3at (PoE+), līdz 30 W uz portu, kopā 60 W
• Barošana: divkārša DC 48–54 V ievade ar aizsardzību pret apgrieztu polaritāti un aparatūras pārslēgšanos
• Optika: atbalsts 100BASE-FX / 1000BASE-X ar SFP transīveriem (līdz 120 km un vairāk atkarībā no moduļa/topoloģijas)
• Darbības temperatūra: -40 … 75 °C
• Korpuss: metāla IP30; montāža uz DIN sliedes vai sienas
• Aizsardzība: Ethernet ESD (kontakts ±6 kV, gaiss ±8 kV) un ±6 kV pārsprieguma izturība
• Izmēri (apt.): Platums 30 mm × Dziļums 70 mm × Augstums 104 mm

Kā lietot

Uzstādiet IGTP-2205AT uz DIN sliedes vai stipriniet pie sienas ierīces izvēlētajā vietā. Ievietojiet nepieciešamos SFP moduļus un pievienojiet optiskos kabeļus SFP portiem, kā arī Ethernet kabeļus PoE RJ45 portiem, lai barotu IEEE 802.3af/at ierīces. Piegādājiet DC barošanu 48–54 V caur noņemamo spaiļu bloku; ja pieejami divi barošanas avoti, pievienojiet abus rezerves nodrošināšanai. Parastai PoE un tīkla darbībai programmatūras konfigurācija nav nepieciešama.

Ieteikumi lietošanai

Izmantojiet ražotāja atbilstīgus un pārbaudītus SFP moduļus, pārbaudiet polaritāti un spriegumu pie spaiļu bloka pieslēguma, un nodrošiniet ierīcei pietiekamu ventilāciju, lai tā darbotos noteiktajā temperatūras režīmā un saglabātu ilgtermiņa uzticamību.
