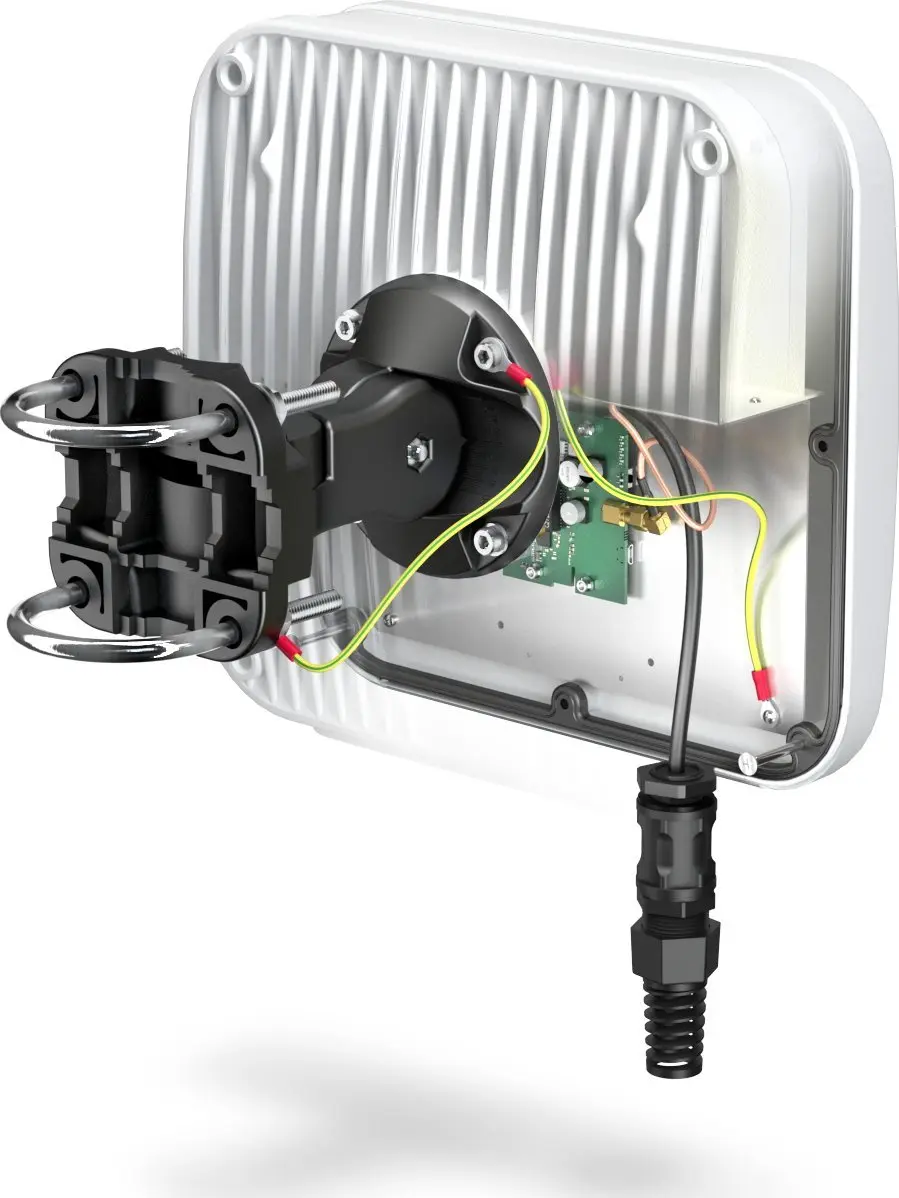

Virziena tīkla antena QuWireless QuMax PoE/LAN, daudzjoslu 0.694–2.7 GHz, līdz 6 dBi, balta

QuWireless QuMax ir virziena tīkla antena ar daudzjoslu atbalstu, paredzēta ārējām PoE/LAN savienojumiem un mērķtiecīgām bezvadu saitēm. Antena pārklāj frekvenču joslas 0.694–0.96, 1.7–2.2 un 2.2–2.7 GHz, nodrošina virziena segumu ar pastiprinājumu līdz 6 dBi (norādīts kā 4 / 6 dBi) un vertikālu polarizāciju. Kompakts balts korpuss ar izmēriem 272×96×276 mm un izturīga konstrukcija paredzēta stacionārai uzstādīšanai ārā, tostarp rūpnieciskos apstākļos. QuMax apvieno augstas jaudas virziena antenu un paredzētu nodalījumu Teltonika TRB140 maršrutētāja uzstādīšanai iekšpusē, nodrošinot visu vienā risinājumu ar IP67 raksturlielumiem tālākiem savienojumiem ar bāzes stacijām, pastiprinātājiem un punktu-punktu saitēm.

Priekšrocības

QuMax nodrošina daudzjoslu darbību un virziena staru formu, kas palīdz uzlabot signāla līmeni virzienā uz izvēlēto bāzes staciju vai pastiprinātāju un samazina traucējumus no nevēlamām pusēm. Pastiprinājums līdz 6 dBi palielina savienojuma attālumu stacionāros risinājumos, savukārt kompaktais baltais korpuss vienkāršo montāžu un aizsargā iekšējās daļas. Nodalījums Teltonika TRB140 iekārtošanai iekšpusē atvieglo āra izvietojumu, samazinot kabeļu un hermetizācijas nepieciešamību. Vertikālā polarizācija un atbalsts standarta PoE/LAN savienojumiem nodrošina vienkāršu integrāciju ar esošo tīkla aprīkojumu.

Piemērots

• Stacionāriem ārējiem savienojumiem ar tālām bāzes stacijām
• Punktu–punktu un punktu–daudzpunktu savienojumiem rūpnieciskās teritorijās
• Signāla uzlabošanai pastiprinātājiem un ārējiem maršrutētājiem
• Āra PoE/LAN uzstādēm, kur nepieciešams kompakts un hermētisks antenas korpuss

Atslēgas specifikācijas

• Frekvenču pārklājums: 0.694–0.96 GHz, 1.7–2.2 GHz, 2.2–2.7 GHz
• Maksimālais pastiprinājums: līdz 6 dBi (norādīts kā 4 / 6 dBi)
• Polarizācija: vertikāla
• Korpusa izmēri: 272 × 96 × 276 mm
• Krāsa: balta
• Svars: 1.8 kg
• Iebūvēta vieta Teltonika TRB140 maršrutētāja uzstādīšanai; āra hermētisks korpuss

Kā lietot

Novietojiet QuMax antenu ārpus telpām vietā ar skaidru redzamību uz mērķa bāzes staciju vai pastiprinātāju un piestipriniet to pie mastas vai sienas kronšteina. Uzstādiet Teltonika TRB140 nodalījumā saskaņā ar maršrutētāja ražotāja instrukcijām, nodrošinot, ka blīves un gumijas ieliktņi ir pareizi uzstādīti, lai saglabātu hermētiskumu. Savienojiet antenas kabeli ar maršrutētāju un izvediet PoE vai LAN kabeļus, ievērojot drošības un zemējuma prasības. Pēc ieslēgšanas noregulējiet antenu, sekojot signāla rādījumiem uz maršrutētāja vai uztvērēja, un veiciet precīzu azimuta un slīpuma pielāgošanu, lai sasniegtu vajadzīgo veiktspēju.

Ieteikumi lietošanai

Lai iegūtu labāku veiktspēju, novietojiet antenu pēc iespējas augstāk un nodrošiniet tiešu redzamību līdz attālajai stacijai. Lietojiet kvalitatīvus ekranētus kabeļus un ievērojiet vietējās prasības par zemējumu un aizsardzību pret zibens. Uzstādot Teltonika TRB140 iekšpusē, pārbaudiet IP67 blīvējumu integritāti un regulāri kontrolējiet stiprinājumus un savienojumus, lai izvairītos no korozijas vai atslābināšanas.
