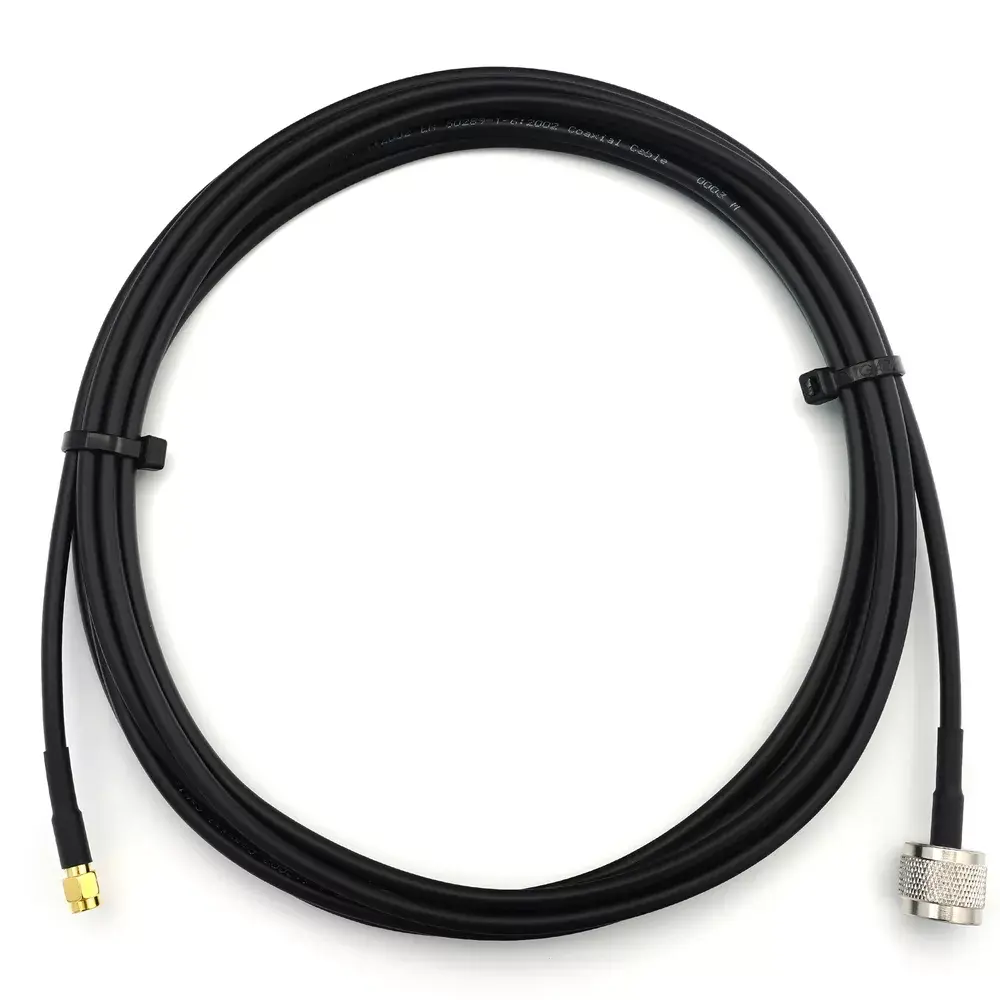

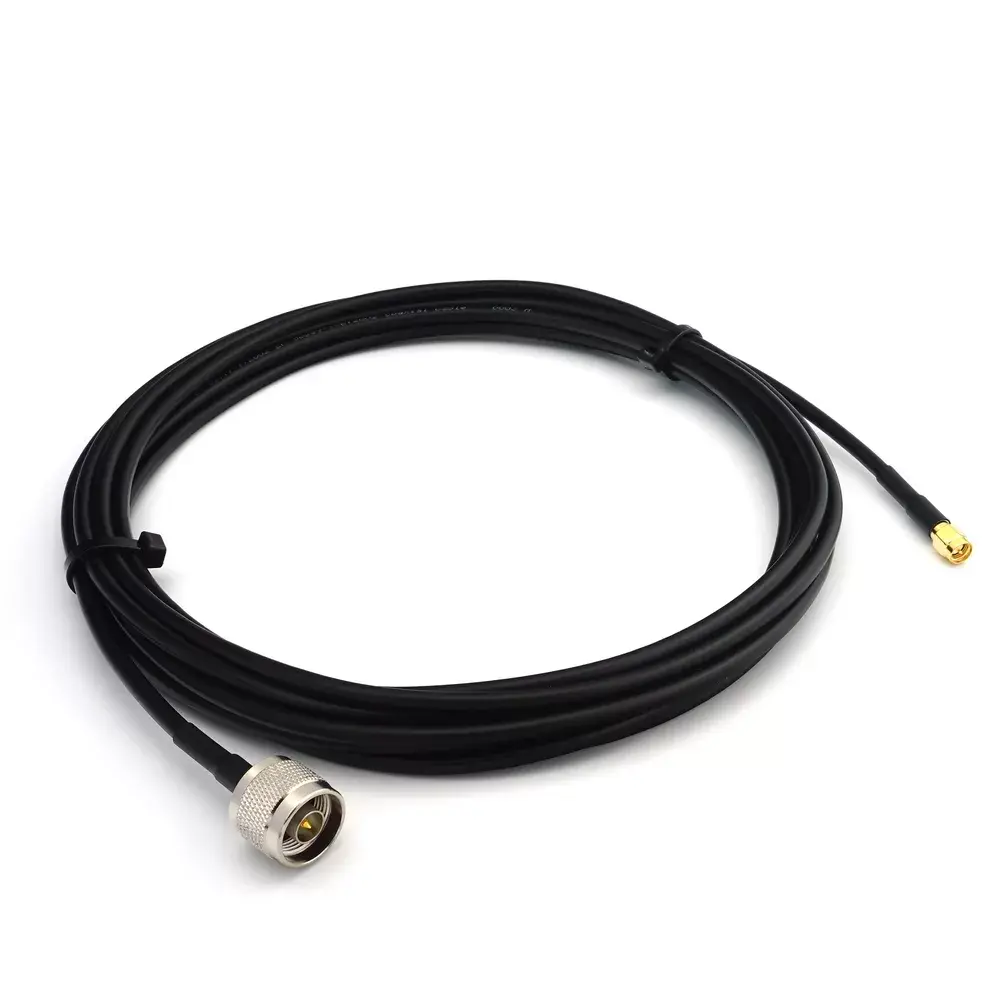

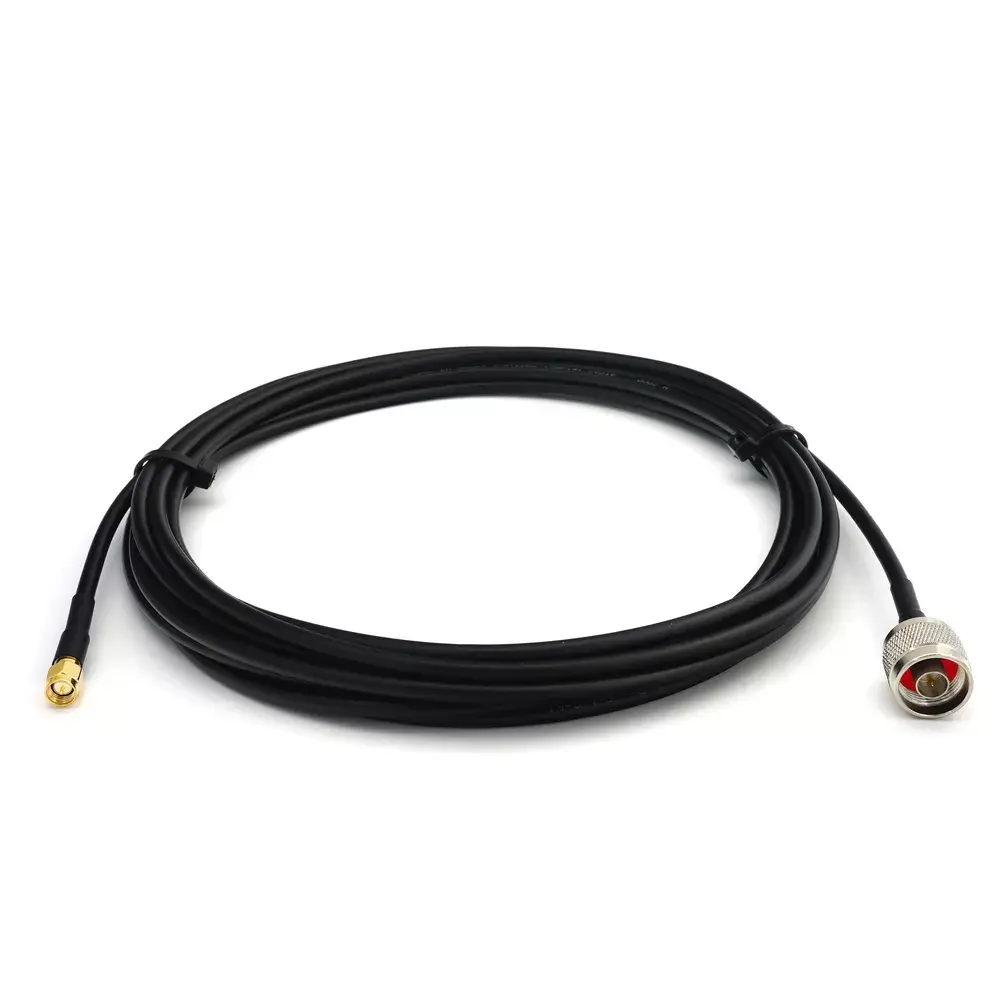

Koaksiālais kabelis Rangeful RG58-NM-SM-0.5 N male uz SMA male 50 Ω 0.5 m

Rangeful RG58-NM-SM-0.5 ir 0,5 m koaksiālais kabelis ar N male savienotāju vienā galā un SMA male savienotāju otrā, paredzēts 50 Ω RF signāla pārraidei. Kabelis izmanto RG58 tipa koaksiālo konstrukciju, nodrošinot raksturisko pretestību un stabilu savienojumu starp ierīcēm ar N un SMA portiem. Īsais garums samazina ievietošanas zudumus un refleksijas, piemērots testa, darbnīcas un uzstādīšanas vidēm.

Priekšrocības

0,5 m garums samazina signāla vājināšanos un fāzes novirzes uz īsiem attālumiem. Precīzi N male un SMA male savienotāji nodrošina drošu mehānisku sasaisti un stabilu elektrisko kontaktu, bet RG58 tipa konstrukcija saglabā 50 Ω raksturisko pretestību. Izvēle nodrošina atkārtojamu savienojumu kvalitāti gan laboratorijas, gan lauka apstākļos, kā arī vienkāršo saskari starp ierīcēm ar atšķirīgiem RF portiem.

Piemērots

• RF testa un darbnīcas mērījumiem starp N un SMA interfeisiem
• Antenu, radio un transīveru savienošanai ar dažādiem savienotājiem
• Īsu starpsavienojumu izmantošanai tīkla vai radio uzstādēs
• Pārnēsājamiem mērījumu komplektiem un lauka diagnostikai

Atslēgas specifikācijas

• Garums: 0,5 m
• Raksturiskā pretestība: 50 Ω
• Kabeļa tips: RG58 tipa koaksiālais

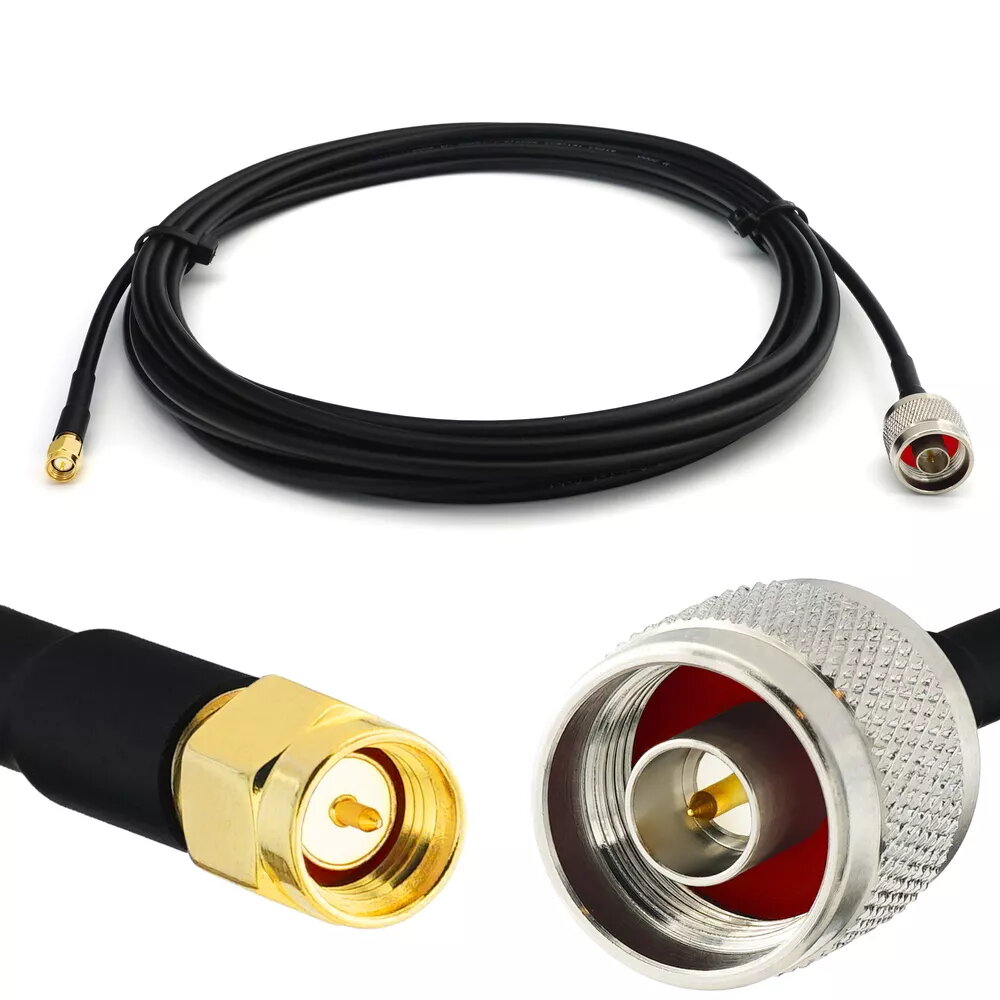

• Savienotājs A: N male
• Savienotājs B: SMA male
• Galvenā lietošana: RF signāla pārraide, pagarinājuma/šunta kabelis

Kā lietot

Pievienojiet N male galotni ierīcei ar N female portu un SMA male galotni ierīcei ar SMA female portu, pēc tam nostipriniet savienotājus ar roku un, ja nepieciešams, pievelciet ar piemērotu momenta atslēgu atbilstoši iekārtas prasībām. Izvairieties no pārmērīgas pievilkšanas, lai nesabojātu SMA vītni. Maršrutējiet kabeli bez asiem saliekumiem un izvairieties no spiediena un kņudina; saglabājiet pietiekamu saliekumu rādiusu, kas piemērots RG58 tipa kabelim, lai saglabātu impedances līdzsvaru un samazinātu zudumus. Pirms mērījumiem pārliecinieties, ka savienotāji ir tīri un savienojumi atkārtojami.

Ieteikumi lietošanai

Izmantojiet šo 0,5 m savienojumu, ja nepieciešamas īsas, zudumus samazinošas sasaistes starp N un SMA interfeisiem. Regulāri pārbaudiet kontaktu virsmas un vītņu stāvokli, nepakļaujiet kabeli pārmērīgai stiepšanai vai saspiešanai un glabājiet to brīvi sarullētu. Kritisku mērījumu gadījumā pārbaudiet savienojumu nepārtrauktību un refleksijas ar atbilstošu RF testēšanas aprīkojumu.
