Vienplates dators Raspberry Pi 5 4 GB RAM, četru kodolu procesors, microSD atmiņa, barošana via USB‑C

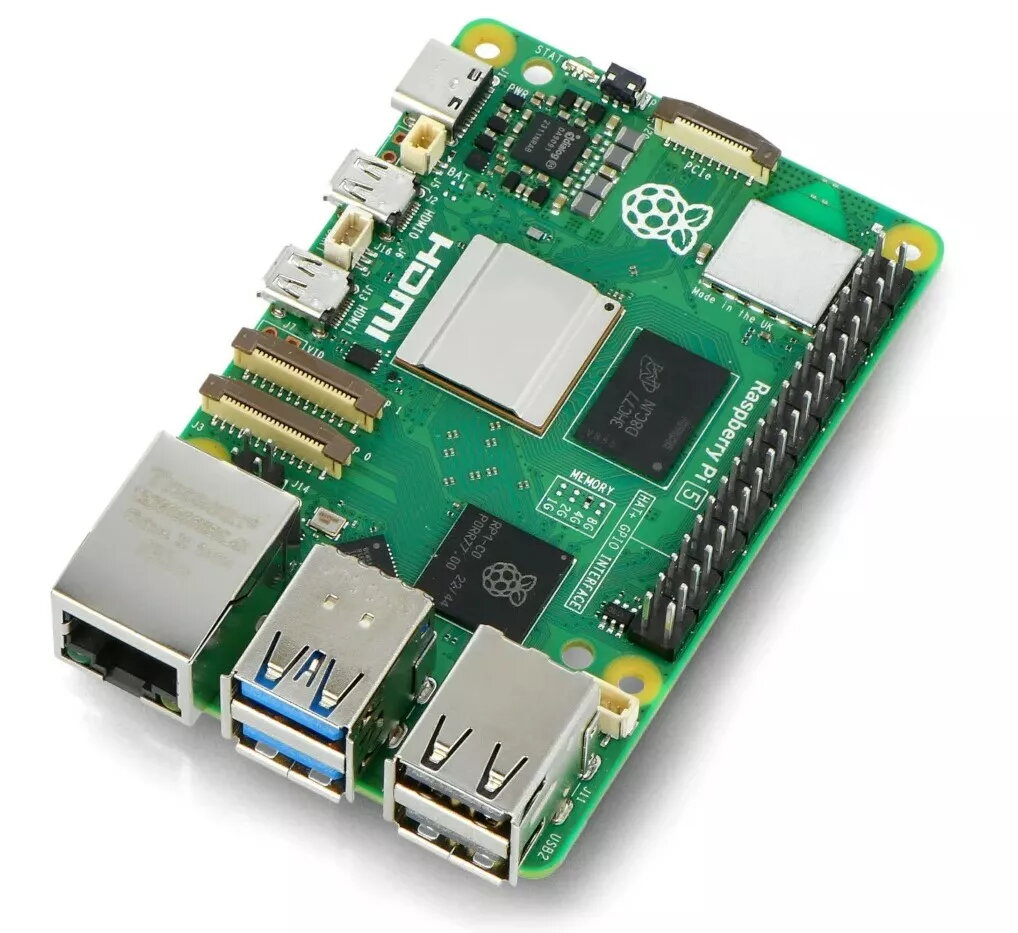

Vienplattenes dators Raspberry Pi 5 ar 4 GB LPDDR4X‑4267 atmiņu ir aprīkots ar Broadcom BCM2712 ARM Cortex‑A76 64‑bitu četrkodolu procesoru ar taktsfrekvenci 2,4 GHz. Šī Raspberry Pi 5 versija nodrošina divus microHDMI savienotājus, divus USB 3.0 un divus USB 2.0 portus, USB‑C barošanas ligzdu, divus 4‑līniju MIPI DSI/CSI savienotājus kamerai/displejam un PCI Express 2.0 savienojumu. Platei ir ventilatora savienotājs, UART un RTC baterijas savienotāji, ieslēgšanas/izslēgšanas poga, divjoslu Wi‑Fi (2,4/5 GHz), Bluetooth 5 BLE un gigabit Ethernet ports ar PoE iespēju izmantojot PoE+ HAT pad. Klāt ir 40‑kontaktiju GPIO (2×20, 2,54 mm solis) un microSD kartes spraude, kā arī standarta montāžas atveres un speciālas atveres oficiālā radiatora ar ventilatoru piestiprināšanai.

Priekšrocības

Raspberry Pi 5 apvieno ātrāku Broadcom procesoru un augstākas frekvences LPDDR4X atmiņu ar paplašinātu savienojamību, tostarp USB 3.0 un PCIe 2.0. Divi microHDMI izvadporti atbalsta divu ekrānu darbību 4K izšķirtspējā, savukārt iebūvētais divjoslu Wi‑Fi un Bluetooth 5 nodrošina modernus bezvadu risinājumus. Saglabātais 40‑kontaktiju GPIO un papildus RTC, UART un aktīvās dzesēšanas savienotāji padara ierīci piemērotu izstrādei, prototipēšanai un integrēšanai ierīcēs.

Piemērots

• Iebūvēto sistēmu un IoT ierīču izstrādei un prototipēšanai
• Mājas multimediju centriem un vieglai multimediju atskaņošanai (divu 4K ekrānu atbalsts)
• Izglītības projektiem, programmēšanas un elektronikas apguvei
• Maziem serveriem, tīkla ierīcēm un edge computing risinājumiem ar gigabit Ethernet un PoE
• Aparatūras saskarnēm: sensoriem, izpildierīcēm un motoru kontrolieriem, izmantojot GPIO, I2C, SPI un UART

Galvenās specifikācijas

• Procesors: Broadcom BCM2712, quad‑core ARM Cortex‑A76, 2,4 GHz
• Atmiņa: 4 GB LPDDR4X‑4267
• Video izvadi: 2 × microHDMI (atbalsta divus 4K displejus)
• Uzglabāšana: microSD kartes spraude operētājsistēmai un datiem
• USB: 2 × USB 3.0, 2 × USB 2.0
• Barošana: USB‑C ieeja, ieteicamais spriegums 5 V, minimālais strāvas avots 5 A
• Tīkls: gigabit Ethernet (PoE ar PoE+ HAT pad), Wi‑Fi 2,4/5 GHz, Bluetooth 5 BLE
• Paplašinājumi: PCI Express 2.0, 40‑kontaktiju GPIO (2×20, 2,54 mm)
• Citi savienojumi: 2 × 4‑līniju MIPI DSI/CSI, ventilatora savienotājs, UART, RTC baterijas savienotājs, ieslēgšanas poga

Kā lietot

Ievietojiet microSD karti ar atbilstošu operētājsistēmu (piemēram, Raspberry Pi OS) microSD slotā, pievienojiet USB‑C barošanas avotu 5 V ar vismaz 5 A strāvu un, ja nepieciešams, pievienojiet displejus, tastatūru un peli izmantojot microHDMI un USB portus. Tīklam var izmantot Ethernet pieslēgumu vai iebūvēto Wi‑Fi. Lai savienotu sensorus un izpildierīces, izmantojiet 40‑kontaktiju GPIO un saskarnes I2C, SPI, UART. Ja vēlaties barošanu pa Ethernet, pievienojiet PoE+ HAT, un pieprasot aktīvu dzesēšanu, uzstādiet radiātoru un savienojiet ventilatoru pie ventilatora pieslēgvietas.

Lietošanas ieteikumi

Lietojiet kvalitatīvu 5 V, 5 A USB‑C barošanas avotu (vai USB‑C ar Power Delivery, lai palielinātu USB portu izdalīto strāvu), Class 10 vai UHS microSD karti operētājsistēmai, kā arī regulāri atjauniniet programmaparatūru un draiverus no Raspberry Pi projekta vietnes. Ilgstošai darbībai vai augstām slodzēm izmantojiet radiātoru un ventilatoru un apsveriet PoE+ HAT izmantošanu, ja nepieciešama barošana pa Ethernet.
