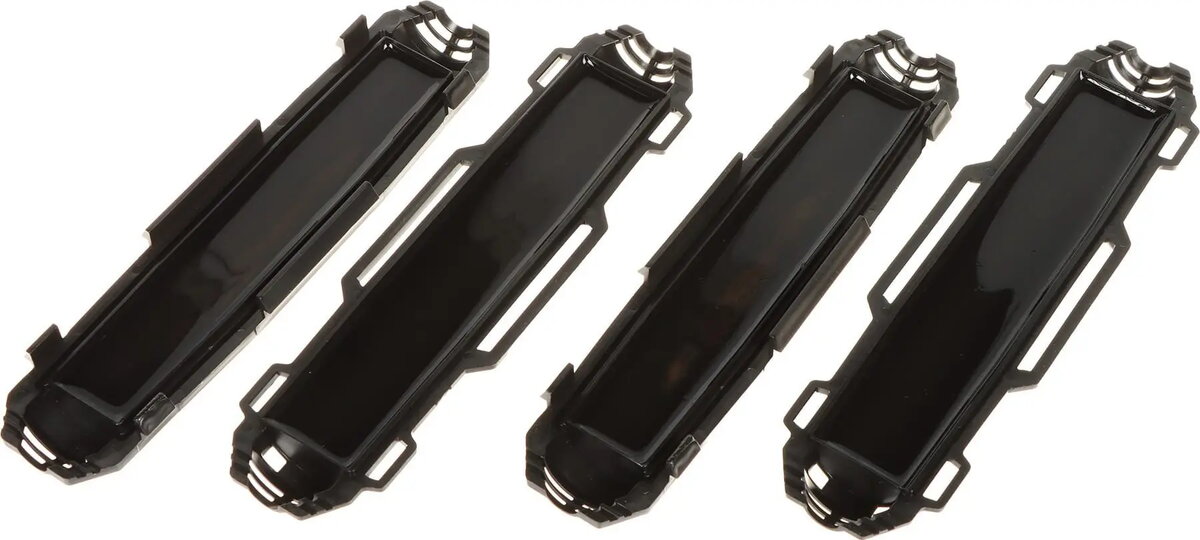

Kabeļu pārnešanas komplekts RAYTECH SOLARCOVER-4 IP68 — želejveida caurlaidnie kabeļu ievadi saules instalācijām

RAYTECH SOLARCOVER-4 ir gēla pildīts caur sienu vadsavienojumu komplekts, kas nodrošina IP68 pakāpes hermētiskus kabeļu ievadus saules un ārējiem elektroinstalācijām. Komplektā esošie elementi izveido ūdensnecaurlaidīgu un putekļu necaurlaidīgu blīvējumu ap vadītājiem, kas šķērso sadales kārbas, invertoru korpusus un jumta montāžas.

Priekšrocības

Gēla pildījums pielāgojas dažādiem kabeļu diametriem, samazinot vajadzību pēc precīzas izmēru saskaņošanas un mazinot mitruma iekļūšanas risku. IP68 aizsardzība nodrošina izturību pret ierobežotu iegremdēšanu un ilgstošu ietekmi no putekļiem un mitruma. Caur sienu montāža rada ciešu blīvējumu pie korpusa robežas, vienlaikus nodrošinot elektrisko izolāciju un mehānisko noturību vairāku vadītāju izvietojumā.

Piemērots lietošanai

• Kabeļu ievadu hermetizēšanai saules PV sadales kastēs un komutatoru kastēs
• Caur sienu kabeļu pārejām invertoru korpusos un jumta montāžās
• Ārējiem elektriskajiem korpusiem, kas pakļauti putekļiem, lietum un īslaicīgai iegremdēšanai
• Situācijām, kur nepieciešama mehāniskā nostiprināšana un ilgtermiņa izolācija vairākiem vadītājiem

Atslēgas specifikācijas

• Aizsardzības klase: IP68 — aizsardzība pret putekļiem un iegremdēšanu
• Gēla pildīta vadu ievadu sistēma, kas nodrošina elastīgu blīvējumu ap dažādiem kabeļu diametriem
• Caur sienu montējama konstrukcija piemērota elektrisko korpusu un sadales kastu izmantošanai
• Nodrošina mehānisko noturību pret vilkmi un dielektrisko izolāciju vadītājiem
• Paredzēts ārējai lietošanai ar izturību pret mitrumu un piesārņojumiem

Kā lietot

Uzstādīšanai sagatavojiet atveri korpusa sienā atbilstoši komplekta cauruma izmēram, ievietojiet gēla pildīto ievadu un izvelciet kabeļus cauri blīvējumam. Novietojiet katru vadītāju tā, lai gēls pilnībā apņem kabeļa ārējo izolāciju; pēc tam nostipriniet ārējās saspraudes vai fiksējošās detaļas saskaņā ar korpusa montāžas instrukcijām. Nodrošiniet kabelim atbalstu un to, ka vilces aizsardzība darbojas, lai novērstu kustību pie blīvētas pārejas. Pēc uzstādīšanas vizuāli pārbaudiet blīvējuma integritāti un, ja nepieciešams, veiciet noplūdes testu vai iegremdēšanas pārbaudi atbilstoši objekta prasībām.

Izmantošanas ieteikumi

Lietojiet komplektu ar saderīgiem korpusu materiāliem un ievērojiet ieteiktos kabeļu līkuma rādiusus; neizgrieziet izolāciju vairāk, nekā nepieciešams, lai gēls pilnībā aptvertu vadītāju. PV sistēmās kombinējiet ievadu komplektu ar atbilstošiem kabelu skavām un balstiem, kā arī regulāri pārbaudiet ievadus uz mehāniskiem bojājumiem un UV iedarbības pazīmēm.
