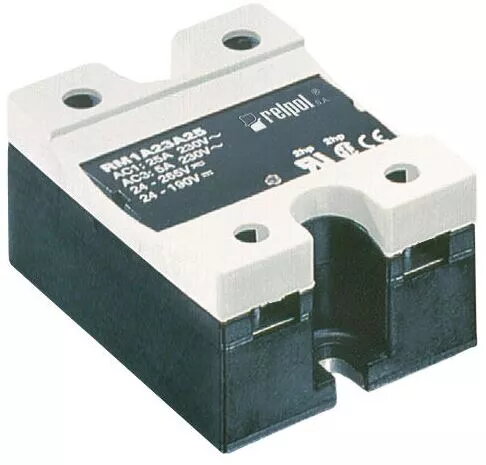

Relpol RM1A48D50 vienfāzes pusvadītāju relejs 50A 480V 4.5-32V DC

Relpol RM1A48D50 ir augstas veiktspējas vienfāzes pusvadītāju relejs, kas izstrādāts precīzai un uzticamai pārslēgšanai prasīgās rūpnieciskās vidēs. Izmantojot pusvadītāju tehnoloģiju, šī ierīce novērš mehānisko nolietojumu, kas raksturīgs tradicionālajiem elektromehāniskajiem relejiem, nodrošinot ievērojami ilgāku kalpošanas laiku un konsekventu darbību. Tas ir paredzēts ievērojamu elektrisko slodžu apstrādei, saglabājot kompaktu izmēru, kas padara to par būtisku sastāvdaļu mūsdienu vadības sistēmās.

Priekšrocības

Šis pusvadītāju relejs nodrošina klusu darbību, kas ir kritiski svarīgi trokšņjutīgās vidēs, un nodrošina pārslēgšanu bez dzirksteļošanas, lai uzlabotu drošību un samazinātu elektromagnētiskos traucējumus. Tā izturīgā konstrukcija ļauj veikt biežus pārslēgšanas ciklus bez riska, ka kontakti varētu degradēties vai sakausēties. Plašais vadības sprieguma diapazons nodrošina saderību ar dažādiem automatizācijas kontrolieriem, savukārt lielā slodzes jauda nodrošina elastību, kas nepieciešama dažādiem rūpnieciskiem lietojumiem.

Piemērots

• Apkures elementu vadības sistēmām
• Rūpniecisko motoru palaišanas lietojumiem
• Apgaismojuma vadības ķēdēm
• Automatizācijas un procesu vadības sistēmām
• Temperatūras regulēšanas iekārtām

Kad tas var nebūt piemērots

Šis relejs nav paredzēts līdzstrāvas (DC) slodžu pārslēgšanai, jo tas ir īpaši izstrādāts maiņstrāvas (AC) lietojumiem. Turklāt tas var nebūt piemērots lielas strāvas lietojumiem, kur nevar nodrošināt atbilstošu siltuma izkliedi, jo pusvadītāju releji darbības laikā ģenerē siltumu, kas ir jānovada, lai novērstu kļūmes.

Galvenās specifikācijas

• Slodzes strāvas kapacitāte: 50A
• Maksimālais pārslēgšanas spriegums: 480V maiņstrāva
• Vadības sprieguma diapazons: 4.5-32V līdzstrāva
• Montāža: uz paneļa

Kā lietot

Lai uzstādītu releju, droši piestipriniet to pie piemērota siltuma izkliedētāja (radiatora), lai nodrošinātu pareizu termisko pārvaldību, jo siltuma izkliede ir būtiska ierīces ilgmūžībai. Pievienojiet vadības signāla vadus ieejas spailēm, nodrošinot, ka polaritāte atbilst norādītajam līdzstrāvas sprieguma diapazonam. Pievienojiet maiņstrāvas slodzi virknē ar releja izejas spailēm. Pirms sistēmas ieslēgšanas vienmēr pārbaudiet, vai slodzes strāva un spriegums nepārsniedz ierīcei noteiktos maksimālos rādītājus.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu slodzes veids ir maiņstrāva, jo šī ierīce neatbalsta līdzstrāvas slodzes pārslēgšanu.
• Pārliecinieties, ka jūsu instalācijai ir pieejams saderīgs siltuma izkliedētājs, lai novērstu pārkaršanu.
• Pārbaudiet, vai jūsu vadības signāla spriegums ir 4.5-32V līdzstrāvas diapazonā.
• Apstipriniet, ka jūsu lietojuma maksimālais strāvas patēriņš nepārsniedz 50A.

Lietošanas ieteikumi

Vienmēr izmantojiet siltumvadošu pastu starp releja pamatni un siltuma izkliedētāju, lai maksimāli palielinātu siltuma pārneses efektivitāti un nodrošinātu uzticamu ilgtermiņa darbību.
