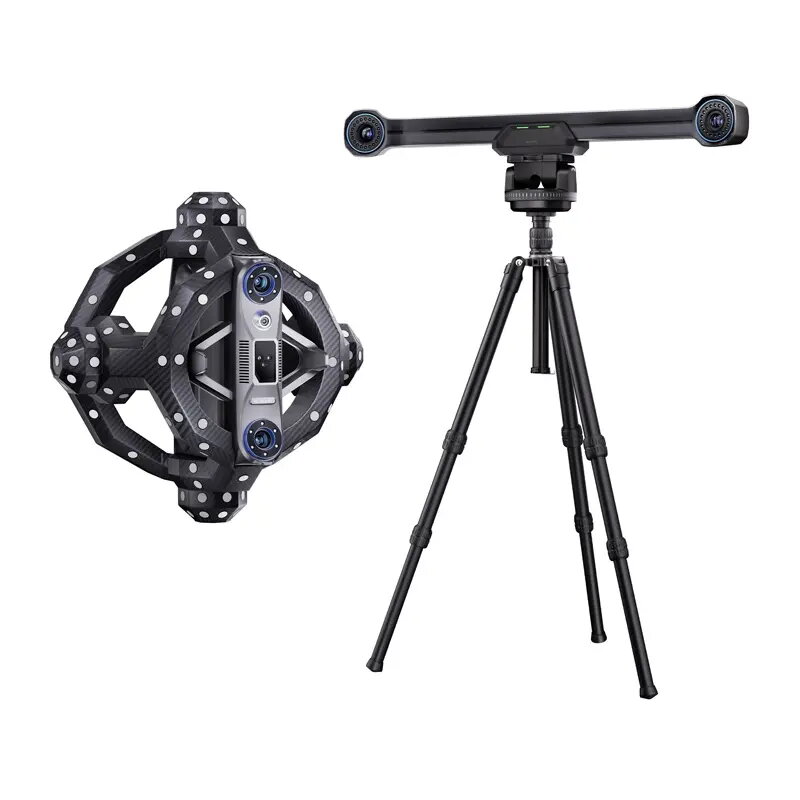

3D skeneris Revopoint TRACKIT optisks augstas precizitātes pārnēsājams

Optiskais portatīvais 3D skeneris Revopoint TRACKIT apvieno metrologisku precizitāti, mobilitāti un integrētu telpisko izsekošanas sistēmu, paredzētu darbam laboratorijā un uz vietas. Sistēma savieno optisko skeneri ar precizitāti 0,02 mm un progresīvu trackeru, nodrošinot atkārtotu, bezmarkeru skenēšanu gan mazām detaļām, gan lieliem objektiem. Automātiskā kalibrēšana, divas asu ģimbalas un Revo Trackit programmatūra atvieglo datu iegūšanu un eksportu standarta 3D formātos.

Priekšrocības

TRACKIT nodrošina viena kadra precizitāti 0,02 mm un punktu attālumu pēc saplūšanas līdz 0,05 mm, pateicoties dziļuma kameru komplektam un zilajām lāzera līnijām. Skenēšanas ātrums sasniedz līdz 1 500 000 punktiem sekundē, un vairāki darbības režīmi (Track Scan, Multi-Position, Marker Scan) pielāgojas dažādām virsmām un izmēriem. Tracker nodrošina telpisko izsekošanu ar augstu precizitāti un plašu darba diapazonu, savukārt oglekļa šķiedras rāmis un polikarbonāta korpuss saglabā ierīces vieglas un izturīgas pārnēsāšanai un lietošanai uz vietas.

Piemērots

• Daļu un mezglu reversā inženiertehnika
• Kvalitātes kontrole un metrijas pārbaudes
• CAD/CAM modelēšana un prototipēšana
• Rūpnieciskie mērījumi objektam no 10 mm līdz 6 m
• Izglītības un pētniecības projekti ar augstu prasību 3D ierakstam

Galvenās specifikācijas

• Ražotājs: Revopoint; Modelis: TRACKIT
• Skenera viena kadra precizitāte: 0,02 mm
• Punktu attālums pēc saplūšanas: līdz 0,05 mm
• Skenēšanas ātrums: līdz 1 500 000 punktiem/s
• Gaismas avots: 30 zilas lāzera līnijas + 1 viena zila lāzera līnija
• Skenēšanas darba diapazons: 200–400 mm; viena skenēšanas zona 160×70 mm (pie 200 mm) līdz 320×215 mm (pie 400 mm)
• Skenera svars/izmēri: 1,2 kg; 295 × 295 × 205 mm
• Tracker ieteicamais objektu izmēru diapazons: 0,01–6 m; darba diapazons 1500–4000 mm
• Telpiskās izsekošanas precizitāte: 0,025 mm + 0,04 mm × L (m)
• Trackera svars/izmēri: 1,8 kg; 686 × 115 × 111 mm
• Atbalstītie formāti: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
• Materiāli: rāmis — oglekļa šķiedra; korpuss — polikarbonāts

Kā lietot

Novietojiet trackeru un skeneri uz piegādātajiem statīviem un pieslēdziet pie saderīga datorā ar x86_64 arhitektūru, izmantojot USB 3.0 vai jaunāku savienojumu. Palaižot Revo Trackit programmatūru, veiciet automātisko kalibrāciju — sistēma atpazīst kalibrēšanas lauku un sinhronizē kameras parametrus. Izvēlieties skenēšanas režīmu: Track Scan reāllaika bezmarķieru iegādei, Multi-Position Scan liela objekta sadalīšanai un sapludināšanai vai Marker Scan sarežģītām virsmām. Sekojiet punktu kvalitātei lietotnē, nepieciešamības gadījumā pārtrauciet un atsāciet skenēšanu; programmatūra automātiski apvienos punktu mākus un ģenerēs tīklu eksportam.

Ieteikumi lietošanai

Lai nodrošinātu stabilu darbību, izmantojiet Windows 10/11 (64 bitu) sistēmu ar Intel Core i9 12. paaudzes procesoru vai jaunāku, 64 GB RAM un NVIDIA RTX 4060 (8 GB VRAM) vai labāku grafikas karti. Darbiniet ierīces temperatūras diapazonā 0–40 °C, transportējiet komplektu piegādātajās ratiņiem aprīkotajās somās un pielietojiet magnētiskos vai pašlīmējošos marķierus spoguļvirsmām vai bezraksturotām virsmām, lai uzlabotu izsekošanas stabilitāti.
