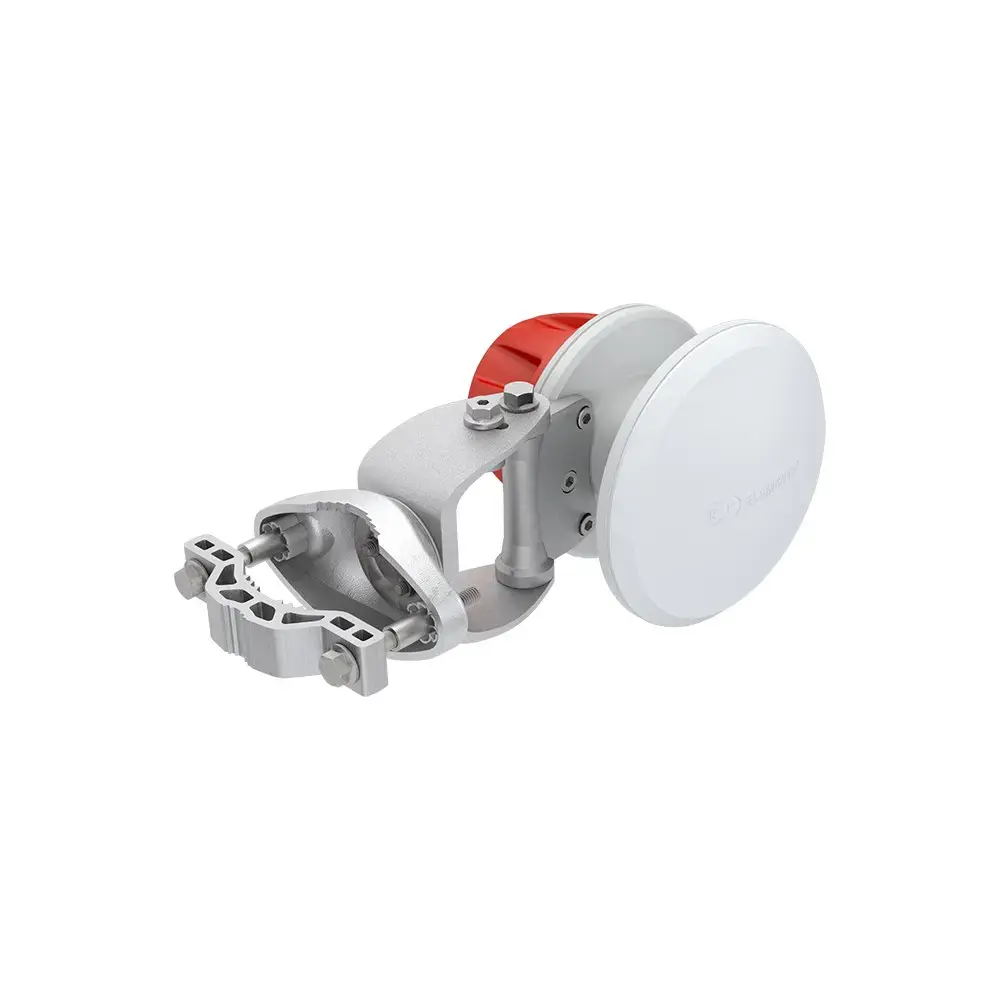

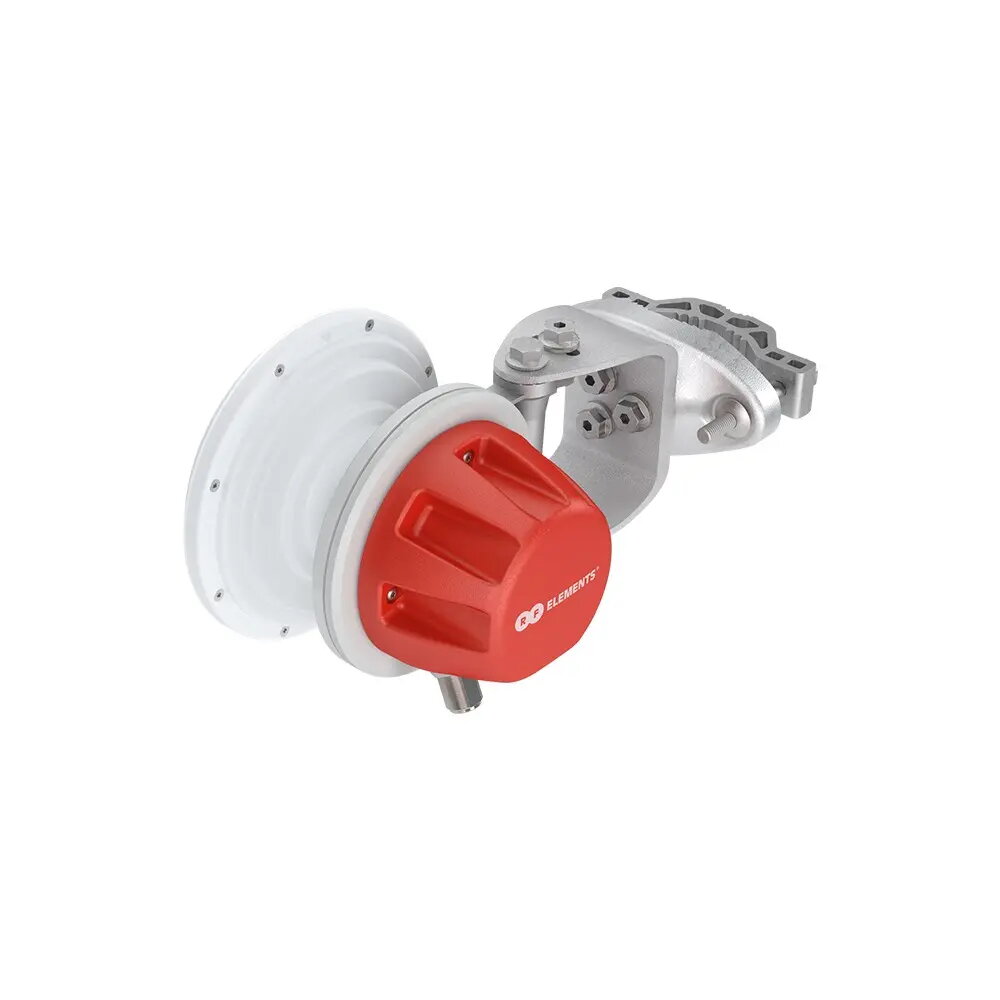

RF Elements HG3-CC-S70 ragveida antena, 11.5 dBi, 5.18-6.4 GHz, N-tipa savienotājs

RF Elements HG3-CC-S70 ir augstas veiktspējas simetriska raga antena, kas izstrādāta profesionālām bezvadu tīkla lietojumprogrammām. Ierīce darbojas 5,18–6,4 GHz frekvenču diapazonā un nodrošina stabilu 11,5 dBi pastiprinājumu. Tās unikālais dizains rada simetrisku staru ar identisku platumu horizontālajā un vertikālajā plaknē, kas efektīvi novērš sānu daivas, nodrošinot izcilu trokšņu slāpēšanu un efektīvu spektra izmantošanu. Izturīgais alumīnija korpuss un augstas kvalitātes materiāli garantē ilgmūžību un uzticamu darbību pat sarežģītos vides apstākļos.

Priekšrocības

Šī antena sniedz ievērojamas priekšrocības salīdzinājumā ar tradicionālajām sektora antenām, fokusējot enerģiju vienā precīzā starā bez sānu daivām, kas samazina traucējumus un ļauj palielināt tīkla blīvumu. No frekvences neatkarīgais starojuma modelis nodrošina stabilu pastiprinājumu visā darbības joslā, nodrošinot uzticamu savienojamību pat sarežģītās RF vidēs. Kompaktais izmērs ievērojami samazina fizisko nospiedumu uz torņiem, palīdzot samazināt nomas izmaksas un ļaujot veikt uzstādīšanu vietās, kur lielākas antenas nav piemērotas. Turklāt N-tipa savienotāju izmantošana nodrošina plašu saderību ar dažādām radio platformām, padarot to par daudzpusīgu izvēli mērogojamai bezvadu infrastruktūrai.

Piemērots

• Augsta blīvuma bezvadu tīklu izvietošanai
• Profesionāliem punkt-daudzpunktu sakaru savienojumiem
• Vidēm, kur nepieciešama augsta trokšņu slāpēšana un efektīva iekārtu izvietošana
• Instalācijām, kur torņa vieta ir ierobežota

Šī antena var nebūt piemērota liela attāluma punkt-punkts maģistrālajiem savienojumiem, kur nepieciešamas ļoti augsta pastiprinājuma paraboliskās antenas. Tāpat tā nav paredzēta lietošanai iekštelpās vai ārpus norādītā 5,18–6,4 GHz frekvenču diapazona.

Galvenās specifikācijas

• Frekvenču josla: 5,18 - 6,4 GHz
• Antenas pastiprinājums: 11,5 dBi
• Savienotāja tips: N-tipa sievišķais
• Pretestība: 50 Ω
• Maksimālais vēja ātrums: 160 km/h
• Konstrukcija: Alumīnija korpuss ar UV izturīgiem komponentiem
• Izmēri: 312 x 162 x 152 mm

Kā lietot

Antena ir paredzēta uzstādīšanai uz staba, un to jāuzstāda kvalificētam tehniķim, lai nodrošinātu pareizu izlīdzināšanu un signāla pārklājumu. Pievienojiet antenu saderīgai radio iekārtai, izmantojot augstas kvalitātes koaksiālos kabeļus, kas pievienoti N-tipa savienotājiem. Pārliecinieties, ka visi savienojumi ir aizsargāti pret laikapstākļiem, ja uzstādīšana ir pakļauta mitrumam. Pēc uzstādīšanas orientējiet antenu uz mērķa pārklājuma zonu. Ieteicams regulāri pārbaudīt stiprinājumus un kabeļu savienojumus, lai saglabātu ilgtermiņa veiktspēju.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu radio iekārta ir saderīga ar N-tipa savienotājiem.
• Pārbaudiet, vai 5,18–6,4 GHz frekvenču diapazons atbilst jūsu vietējām normatīvajām prasībām un esošajai tīkla aparatūrai.
• Novērtējiet nepieciešamo pārklājuma leņķi savam konkrētajam izvietojumam.
• Apstipriniet, ka jūsu montāžas infrastruktūra spēj izturēt ierīces izmērus un svaru.

Lietošanas ieteikumi

Lai nodrošinātu optimālu tīkla veiktspēju, pārliecinieties, ka antena ir droši piestiprināta pie stabila staba un visi koaksiālie savienojumi ir cieši pievilkti un aizsargāti pret vides ietekmi. Plānojot tīklu, izmantojiet antenas lieliskās izolācijas īpašības, lai palielinātu sektoru blīvumu un uzlabotu kopējo caurlaidspēju.
