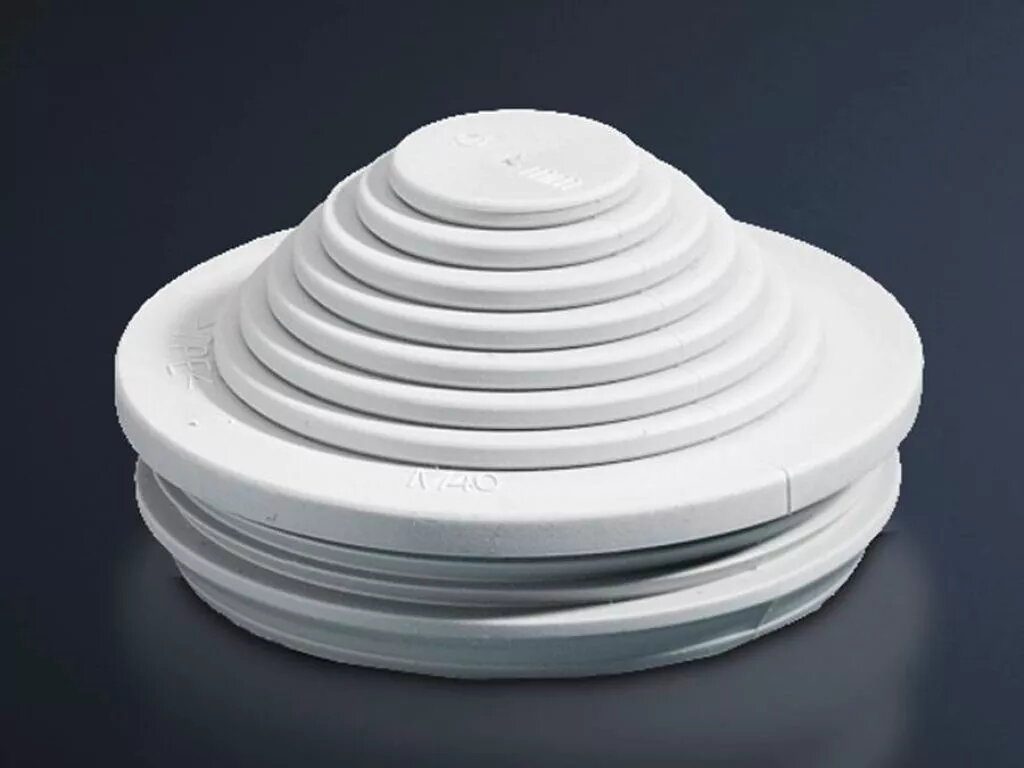

Korpusa aksesuārs Rittal SZ 2899.400 balts plastmasas pakāpēts vads ievads sienas biezumam 1,5–4,5 mm

Rittal SZ 2899.400 ir plastmasas pakāpju kabeļu ievads, paredzēts paneļu sienas biezumam no 1,5 līdz 4,5 mm. Izstrādājums ir balts un to var pielāgot kabeļa diametram: nogrieziet pakāpju daļas līdz vajadzīgajam līmenim, lai ievads atbilstu kabelim un paneļa atverei.

Priekšrocības

Pakāpju konstrukcija ļauj vienam ievadam apmierināt vairākus kabeļu diametrus, nogriežot to līdz atbilstošajam līmenim. Plastmasas korpuss ir viegls un izturīgs pret koroziju. Baltais tonis nodrošina neitrālu izskatu, kas piemērots dažādiem sadales skapjiem un vadības paneļiem.

Piemērots

• Kabeļu ievadei elektriskajos skapjos un vadības paneļos
• Lietojumiem ar paneļa sienas biezumu no 1,5 mm līdz 4,5 mm
• Situācijām, kur nepieciešams lēts, regulējams ievads dažādiem kabeļu diametriem

Kad var nebūt piemērots

Šis pakāpju ievads nav paredzēts situācijām, kur nepieciešama IP klases hermētiskums vai pastiprināta aizsardzība pret vides iedarbību; tas nodrošina vienkāršu regulējamu ievadi un bez papildu blīvēm negarantē ievades aizsardzību pret mitrumu. Tas arī nav piemērots paneļiem biezākiem par 4,5 mm vai lietojumiem, kur nepieciešami metāla ievadi mehāniskajai izturībai vai EMI aizsardzībai.

Galvenās specifikācijas

• Materiāls: plastmasa
• Krāsa: balta
• Saderība ar paneļa sienas biezumu: 1,5–4,5 mm
• Pakāpju konstrukcija ar iespēju nogriezt līdz vajadzīgajam kabeļa diametram

Kā lietot

Izurbjiet atbilstoša diametra caurumu panelī. Ievietojiet pakāpju ievadu caurumā un, ja nepieciešams, nogrieziet pakāpes ar asu instrumentu, lai tās atbilstu kabeļa diametram, līdz ievads cieši sēž panelī un tur kabeli. Pārliecinieties, ka griezums ir tīrs un atlikušās pakāpes nodrošina uzticamu atbalstu. Ja nepieciešama papildu blīvēšana vai aizsardzība pret vilkmi, pievienojiet atbilstošas blīves vai stiprināšanas paliktņus.

Pirmpirkuma apsvērumi

• Paneļa sienas biezums (jābūt no 1,5 līdz 4,5 mm)
• Kabeļu diametru diapazons, kas jānodrošina, un iespēja panākt ciešu saderību ar nogriešanu
• Vai nepieciešama papildu aizsardzība pret vidi vai palielināta mehāniskā izturība

Lietošanas ieteikumi

Pirms galīgās uzstādīšanas pārbaudiet ievadu uz paneļa gabala, lai noteiktu pareizo nogriešanas līmeni jūsu kabeļa diametram un pārliecinātos par saderību. Ja uzstādījums ir pakļauts mitrumam vai mehāniskam stresam, izmantojiet papildu blīves vai aizsardzības risinājumus.
