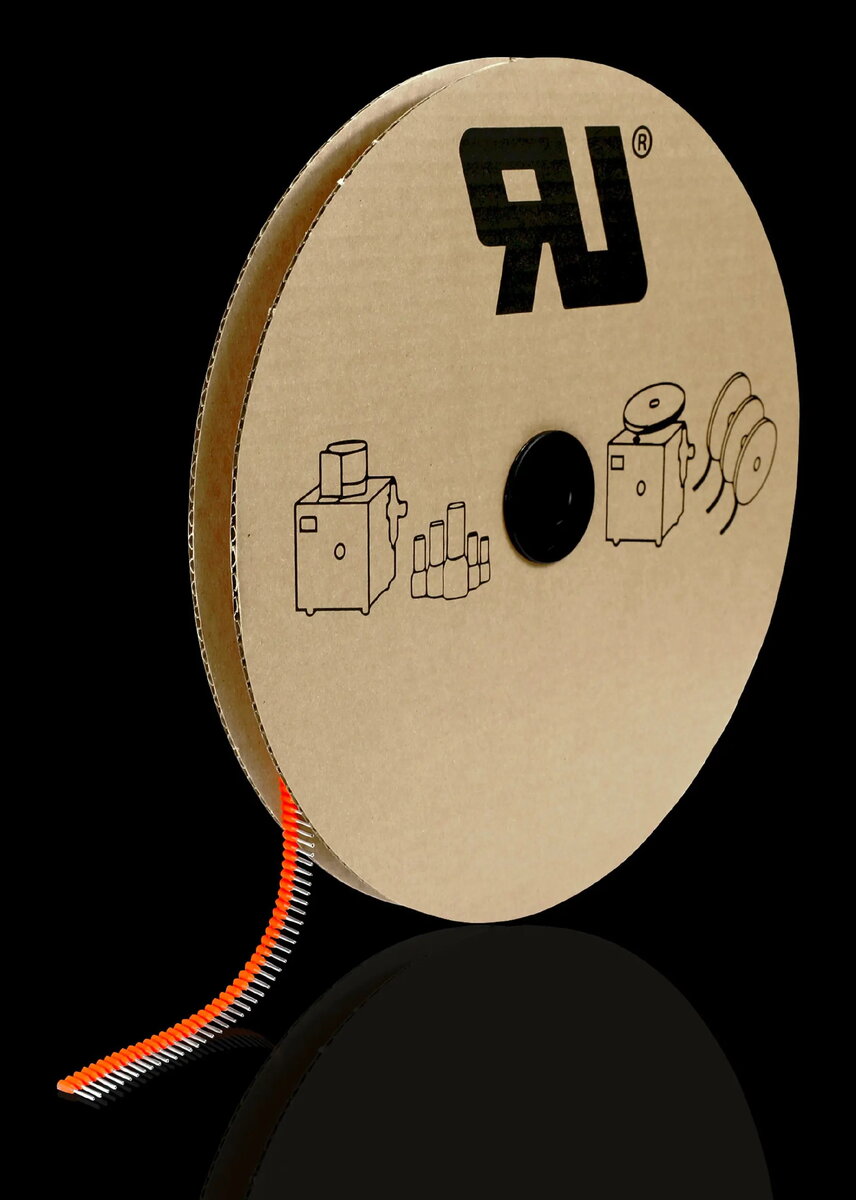

Galu uzgaļi Rittal AS 4051.540, vara/PP, 0,5 mm², garums 8 mm, iepakojumā 4000

Rittal AS 4051.540 ir spraugas (uzmavas) ar vara iekšējo cauruli un polipropilēna (PP) izolācijas apkakli, paredzētas vairāku vadu serdeņu spailei. Tās paredzētas vadu šķērsgriezumam 0,5 mm² (aptuveni AWG 20) ar 8 mm garu uzmavas garumu. Komplektā 4000 gabali, oranžā krāsā, piemērotas drošai spailei vadīšanai vadības skapjos, shēmu paneļos un citās elektriskajās instalācijās.

Priekšrocības

Vara uzmava nodrošina labu vadītspēju, bet polipropilēna izolācijas apkakle stabilizē vadu un novērš dzīslu izplēšanos ievietošanas un spailešanas laikā. Vienmērīgs uzmavas garums un iekšējā diametra konsekvence nodrošina atkārtojamu rezultātu plašos darba apjomos, kas samazina uzstādīšanas laiku. Oranžā krāsa atvieglo šķērsgriezuma identifikāciju un uzlabo redzamību šaursos termināļu apstākļos.

Piemērots lietošanai

• Spailešanai vairāku vadu serdeņiem ar šķērsgriezumu 0,5 mm² (≈ AWG 20)
• Vadības skapju un termināļu savienojumiem
• Paneļu izgatavošanai un rūpnieciskām elektriskajām montāžām
• Vispārējām elektriskajām instalācijām, kur nepieciešamas izolētas uzmavas

Kad var nebūt piemērots

Šīs uzmavas ir paredzētas tieši 0,5 mm² vadītājiem; ievērojami atšķirīgs vadu izmērs var radīt nepietiekamu montāžas vai spailešanas kvalitāti. Tās nav paredzētas tiešai lodēšanai bez papildu apstrādes un nav piemērotas vidēm, kur nepieciešama īpaša augstas temperatūras vai ķīmiska izturīga izolācija, kas pārsniedz parastā polipropilēna īpašības.

Atslēgas specifikācijas

• Vada šķērsgriezums: 0,5 mm² (aptuveni AWG 20)
• Uzmavas materiāls: varš
• Izolācijas materiāls: polipropilēns (PP)
• Uzmavas garums: 8 mm
• Iepakojuma daudzums: 4000 gab.
• Krāsa: oranža

Kā lietot

Noņemiet vada izolāciju tādā garumā, lai izgatavotā dzīsla pilnībā ielīstu vara uzmavā. Ievietojiet vadu taisni uzmavā līdz izolācijas apkakles līnijai. Lietojiet spailešanas instrumentu ar matricu, kas piemērota 0,5 mm² uzmavām, un veiciet vienmērīgu, stingru spailešanu, lai uzmava cieši pieguļ vadiem. Pēc spailešanas pārbaudiet uzmavas nostiprinājumu un pārliecinieties, ka nav redzamu vaļēju dzīslu. Pievienojiet termiņam vai klemmai un nostipriniet saskaņā ar termināļa ražotāja norādījumiem.

Ko ņemt vērā pirms pirkšanas

• Pārliecinieties, ka vada šķērsgriezums atbilst 0,5 mm² (≈ AWG 20)
• Pārbaudiet, vai uzmavas garums 8 mm atbilst jūsu klemmes dziļumam un izolācijas noņemšanai
• Novērtējiet, vai polipropilēna izolācija atbilst temperatūras un vides prasībām
• Izvērtējiet iepakojuma apjomu — 4000 gab. var būt liels daudzums nelieliem projektiem

Lietošanas ieteikumi

Lai nodrošinātu vienmērīgas un drošas spailešanas, izmantojiet preses instrumentu ar atbilstošu matricu 0,5 mm². Uzglabājiet uzmavas sausā vietā, prom no tiešiem saules stariem, lai saglabātu polipropilēna izolatoru īpašības. Kritiskos savienojumos periodiski pārbaudiet uzmavas stāvokli.
