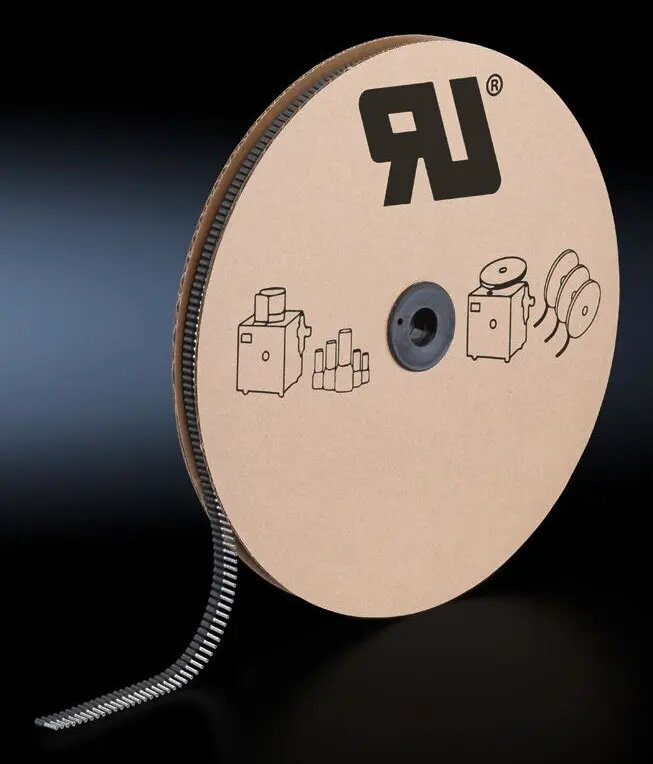

Kabeļu uzgaļi Rittal AS 4051.547, vara ar polipropilēna izolāciju, 1,5 mm² (AWG 16), garums 10 mm, iep. 4000

Rittal AS 4051.547 izolētās spailes (aderende) ir presējamas galviņas, paredzētas vadītājiem ar šķērsgriezumu 1,5 mm² (AWG 16). Caurulīte ir izgatavota no vara, bet izolācija — no polipropilēna (PP). Katras galviņas garums ir 10 mm, komplektā iekļautas 4000 vienības. Šīs galviņas nodrošina vienmērīgu un kompaktu vadu galiņu, piemērotu skrūvju un spaiļu savienojumiem vadības skapjos un sadales panelī.

Priekšrocības

Vara caurulīte nodrošina labu elektrisko vadītspēju un zemu kontaktu pretestību, savukārt polipropilēna izolācijas apkakle aizsargā un novērš dzīslu izšķīšanu pirms presēšanas. Standarta 10 mm garums nodrošina pietiekamu iedziļināšanos vairumam spaiļu tipu. Liela 4000 gab. iepakojuma deva ir ērta ražošanas darbiem un ilgstošai lietošanai bez biežas papildināšanas.

Piemērots

• Presēšanai uz daudzdzīslu vara vadītājiem 1,5 mm² (AWG 16)
• Savienojumiem skrūvju spaiļu blokos, sadales spailēs un relejos
• Rūpnieciskās vadības paneļos, sadales skapjos un mašīnu vadu izpildē
• Kabeļu saišu montāžai un sērijveida vadu montāžai

Kad var nebūt piemērots

Šīs galviņas paredzētas tikai 1,5 mm² vadītājiem un nav piemērotas citām šķērsgriezuma izmēriem. Tās paredzētas vara vadītājiem; izmantošana ar alumīnija vadītājiem prasa īpašu apstrādi vai pārejas elementus. Ja ir nepieciešama hermētiska aizsardzība vai termosaržošana, standarta polipropilēna izolācija var nebūt pietiekama.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 1,5 mm² (AWG 16)
• Materiāls (caurulīte): varš
• Izolācijas materiāls: polipropilēns (PP)
• Izolācijas tips: plastmasas apkakle
• Kopējais garums: 10 mm
• Iepakojuma daudzums: 4000 gab.

Kā lietot

Noņemiet vadītāja izolāciju uz attiecīgu garumu tā, lai atklātās dzīslas pilnībā iekļautos vara caurulītē. Ievietojiet vadītāju galu gredzenā līdz izolācijas apkakle saskaras ar kabeļa izolāciju. Veiciet presēšanu ar piemērotu presrīku un matricu priekš 1,5 mm² vienu vienmērīgu gājienu, nodrošinot vienmērīgu deformāciju ap vadītāju. Pēc presēšanas pārbaudiet mehānisko stiprību un vizuāli novērtējiet deformāciju, pēc tam ievietojiet galviņu spailē un pievelciet atbilstoši spaiļu ražotāja rekomendētajam momentam.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka vadītāja materiāls un šķērsgriezums atbilst (vars, 1,5 mm² / AWG 16)
• Pārliecinieties, ka pieejamas presmatricas atbilst 1,5 mm² izolētām galviņām
• Apsveriet, vai nepieciešama cita izolācija (termo saraušanās, hermētiskums)
• Novērtējiet, vai 4000 gab. iepakojums atbilst jūsu apjomiem un uzglabāšanas iespējām

Lietošanas ieteikumi

Lietojiet kalibrētu presrīku ar pareizo matricu 1,5 mm² galviņām, lai nodrošinātu uzticamu elektrisko un mehānisko savienojumu. Ražošanas apjomiem periodiski pārbaudiet parauga presējumus, lai nodrošinātu vienmērību. Uzglabājiet galviņas sausā vidē, lai novērstu vara virsmas piesārņošanu pirms montāžas.
