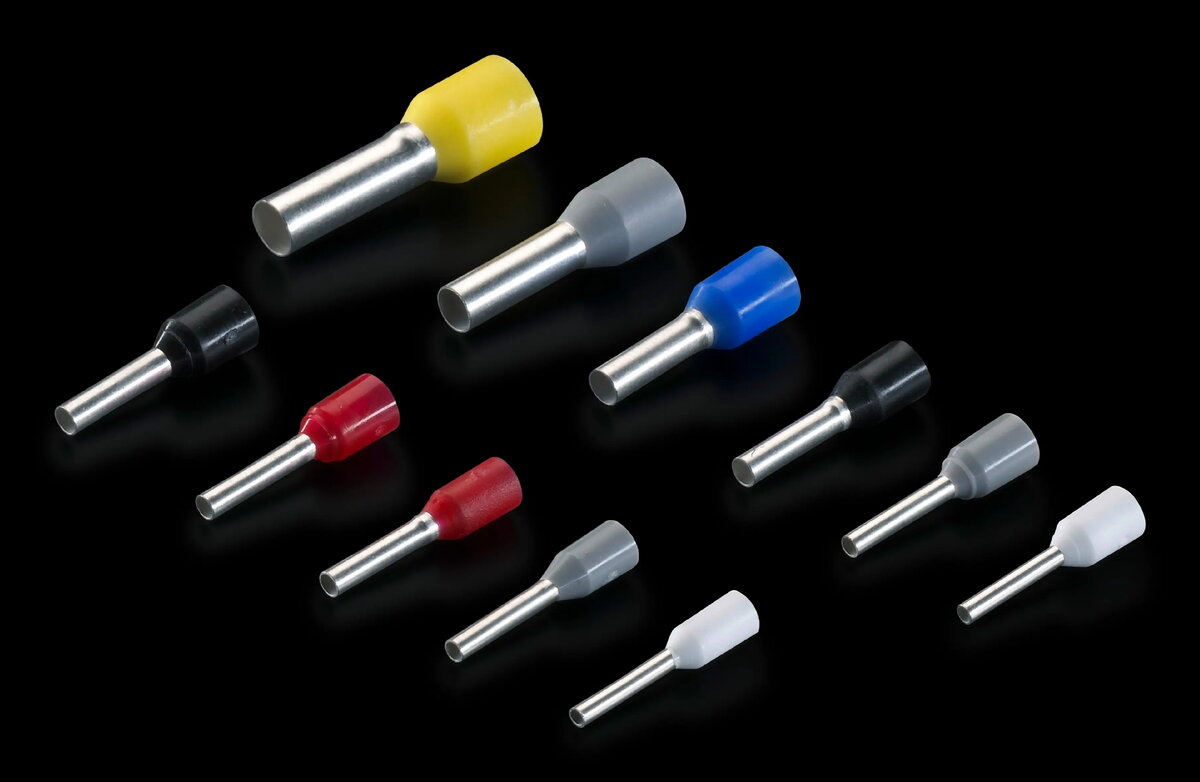

Galviņu uzgaļi Rittal AS 4051.622, varš/polipropilēns, 1.5 mm², garums 10 mm, diametrs 3.5 mm, 500 gab.

Rittal AS 4051.622 izolētie savienojumu uzgaļi (gofrētas gredzeni) paredzēti 1,5 mm² šķērsgriezuma daudzdaļīgu vara vadītāju oblitēšanai. Uzgaļa korpuss ir vara caurule, kas nodrošina uzticamu elektrisko kontaktu, savukārt polipropilēna apkakle sniedz elektrisko izolāciju un mehānisku atbalstu. Garums 10 mm, izolētā gala diametrs 3,5 mm. Piegādāti iepakojumā pa 500 gab., piemēroti masveida montāžām un elektrisko shēmu sagatavošanai.

Priekšrocības

Uzgaļi novērš stieplem dzīslu pūšanu un palielina kontakta laukumu, veicinot stabilāku oblitēšanu un drošāku savienojumu. Vara gredzens nodrošina labu vadītspēju un izturību pret koroziju, bet polipropilēna apkakle atvieglo ievietošanu spailēs un nodrošina izolāciju un mehānisku aizsardzību. 10 mm garums ļauj iegūt drošu oblitējumu uz 1,5 mm² vadītājiem, un iepakojuma daudzums ir piemērots lielapjoma darbiem.

Piemērots

• Daudzdzīslu vara vadītāju oblitēšanai ar šķērsgriezumu 1,5 mm²
• Vadības skapju un sadales iekārtu vadiem
• Spaiļu blokiem, skrūvju savienojumiem un klemēm
• Vadu instalāciju priekšapstrādei un masveida montāžām

Kad var nebūt piemērots

Šie uzgaļi paredzēti daudzdzīslu vara vadītājiem 1,5 mm² un nav piemēroti viendzīslainiem vadiem, būtiski atšķirīga šķērsgriezuma vadītājiem vai vadītājiem no citiem materiāliem. Tie nav paredzēti vietējai lodēšanai vai lietošanai, kur nepieciešama augsta temperatūras izturība ārpus polipropilēna īpašībām.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 1,5 mm²
• Korpusa materiāls: vara caurule
• Izolācijas materiāls: polipropilēna apkakle
• Garenība: 10 mm
• Izolētā gala diametrs: 3,5 mm
• Iepakojuma daudzums: 500 gab.

Kā lietot

Noņemiet izolāciju no vadītāja tādā garumā, lai visas dzīslas pilnībā iekļautos vara caurulē. Ievietojiet dzīslas uzgaļā līdz apkakles sējumam pret vadītāja izolāciju. Veiciet oblitēšanu ar atbilstošu instrumentu un uzgaļiem priekš 1,5 mm², nodrošinot ciešu saspiedumu vara korpusā. Pēc oblitēšanas pārbaudiet mehānisko noturību un apkakles izolācijas stāvokli un ievietojiet uzgali spailē, pievelkot skrūvi atbilstoši nepieciešamajam pievelkšanas momentam.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties par vadītāja tipu un atbilstību 1,5 mm² šķērsgriezumam
• Novērtējiet polipropilēna izolācijas temperatūras un vides prasības
• Pārliecinieties, ka pieejams piemērots oblitēšanas instruments priekš šādiem uzgaļiem
• Aprēķiniet nepieciešamo daudzumu un iepakojumu atbilstoši montāžas apjomam

Lietošanas ieteikumi

Izmantojiet sertificētu oblitēšanas instrumentu, ievērojiet pareizu izolācijas noņemšanas garumu un ieteicamo spailes pievelkšanas momentu, lai nodrošinātu ilgtspējīgus un drošus savienojumus. Glabājiet iepakojumu sausā vietā, lai saglabātu nemainīgu kvalitāti visai partijai.
