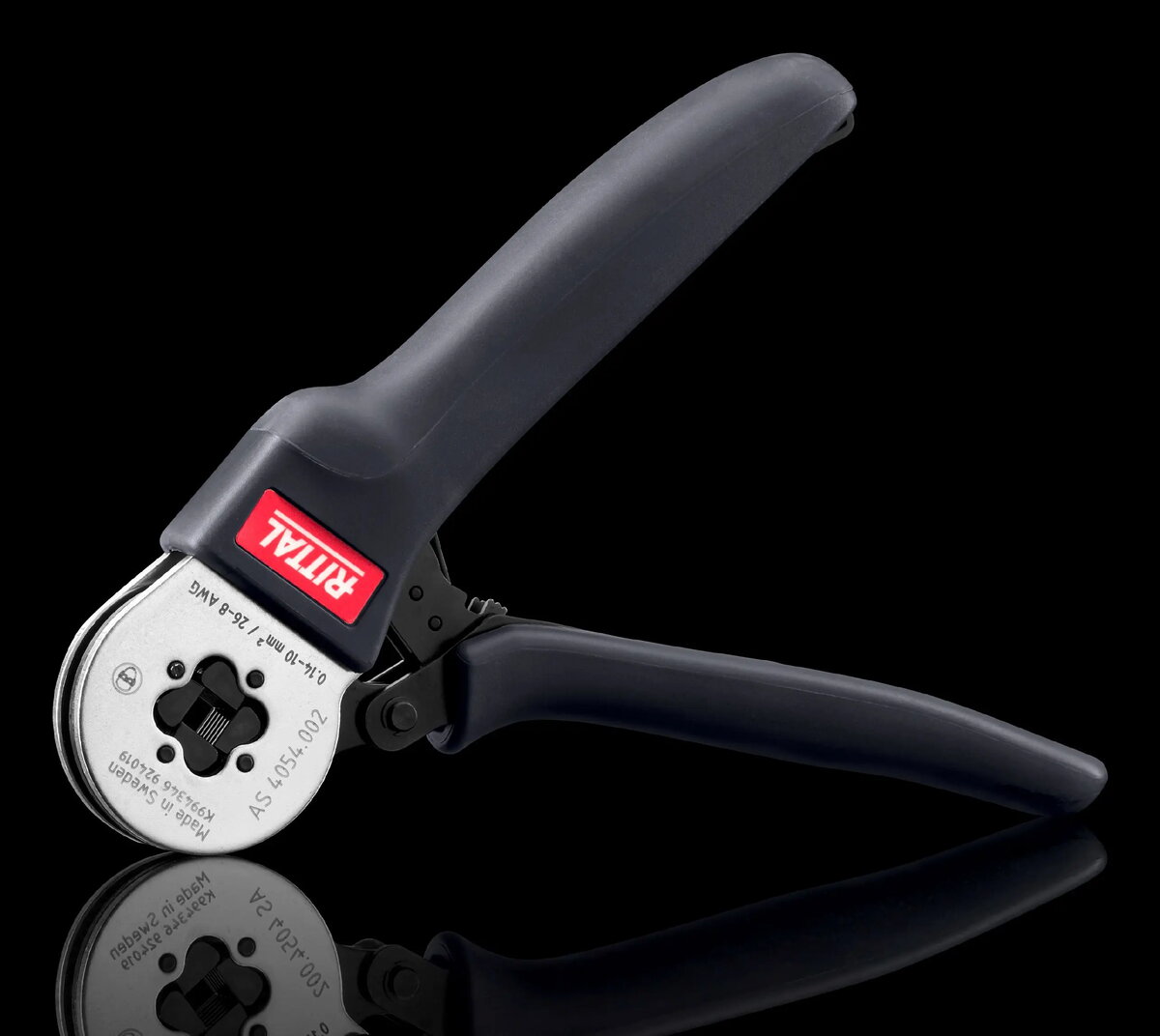

Knaiblis spiedru uzspiešanai Rittal 4054.003 gredzenveida 0,14–10 mm², garums 176 mm

Rittal 4054.003 ir rokas knaibles, paredzētas sešstūra un kvadrāta gala gredzeniem (gofrētām uzgaļiem) un vadu gala uzgaļiem ar šķērsgriezumu no 0,14 līdz 10 mm². Ar kopējo garumu 176 mm šis instruments nodrošina konsekventu mehānisku sametināšanu/opressēšanu, piemērotu vadības skapjiem, paneļu vadiem un rūpnieciskām elektroinstalācijām. Atbalsta gan nein izolētus, gan izolētus uzgaļus saskaņā ar DIN 46228 prasībām.

Priekšrocības

Rīks nodrošina vienmērīgu un augstas kvalitātes opressēšanu visā atbalstītajā šķērsgriezumu diapazonā, samazinot savienojumu atšķirības. Pašregulējošais mehānisms pielāgojas uzgaļu izmēriem, bet atbrīvojama šķīvratzu (ratcheta) sistēma ļauj kontrolēti pabeigt opressēšanu vai atlaist rīku pirms pilnīgas darbības pabeigšanas. Kompaktais 176 mm garums nodrošina pieeju ierobežotās telpās un pietiekamu sviru lielākiem šķērsgriezumiem.

Piemērots

• Sešstūra un kvadrāta vadu gala uzgaļu opressēšanai (0,14–10 mm²)
• Elektro paneļu un vadības skapju vadu darbiem
• Rūpnieciskām uzstādīšanas un apkopes operācijām ar šķiedrainajiem vadītājiem
• Darbiem ar izolētiem un neizolētiem uzgaļiem pēc DIN 46228

Kad var nebūt piemērots

Šīs knaibles ir paredzētas uzgaļiem un vadītājiem 0,14–10 mm² diapazonā un nav piemērotas lielāku termināļu vai cietu vadītāju apressešanai ārpus norādītā diapazona. Lielu apjomu ražošanā vai speciālām termināļu konstrukcijām, kas prasa hidraulisku vai pneimatisku spēku, manuālais instruments var izrādīties neefektīvs.

Atslēgas specifikācijas

• Opressēšanas diapazons: 0,14–10 mm²
• Saderīgi uzgaļi: sešstūra un kvadrāta gredzeni, izolēti un neizolēti pēc DIN 46228
• Garums: 176 mm
• Darbība: manuāla ar atbrīvojamu šķīvratzi
• Regulēšana: pašregulējošs mehānisms atbalstītajiem uzgaļu izmēriem

Kā lietot

Noņemiet izolāciju no vadītāja nepieciešamajā garumā un pilnībā ielieciet dzīslu uzgalā. Novietojiet uzgali starp knaibļu matracēm un vienmērīgi saspiediet rokturus līdz šķīvratža aktivizēšanai un opressēšanas pabeigšanai. Ja nepieciešams, izmantojiet atbrīvošanas mehānismu pirms pilnīgas atbrīvošanas. Vizualizējiet opressēšanas kvalitāti un, ja nepieciešams, veiciet atkārtotu opressēšanu.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka darbos izmantojamie vadītāju šķērsgriezumi ietilpst 0,14–10 mm² diapazonā
• Apstipriniet savietojamību ar izmantotajiem uzgaļiem (izolēti vai neizolēti pēc DIN 46228)
• Novērtējiet, vai manuāla darbība un 176 mm garums atbilst darba vietas un ražošanas vajadzībām

Izmantošanas ieteikumi

Lietojiet knaibles ar šķiedrainiem vadītājiem un uzgaļiem norādītajā diapazonā; uzturiet matrices tīras un regulāri pārbaudiet opressēšanas kvalitāti. Biežai un lielapjoma opressēšanai apsveriet automātisku vai pneimatisku risinājumu.
