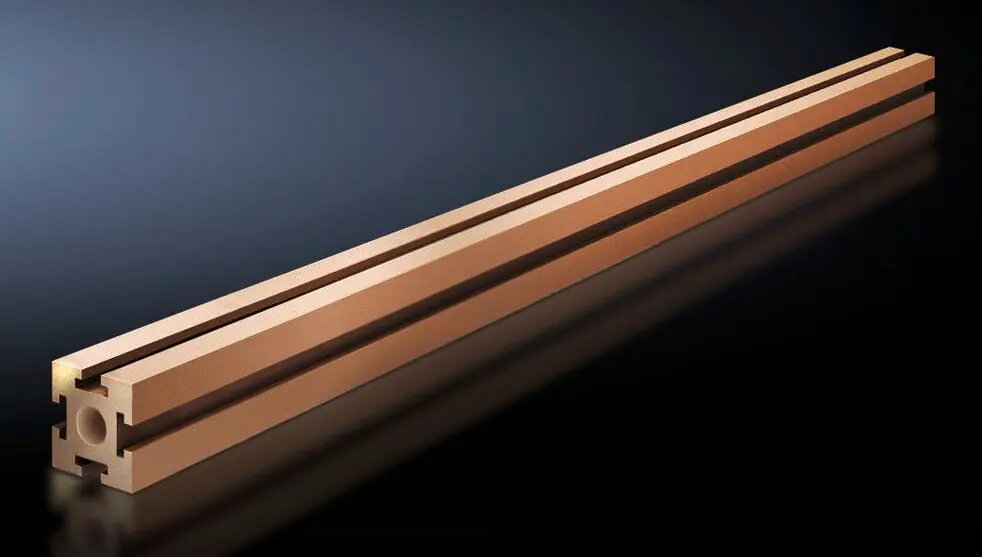

Strāvas sliede Rittal SV 9640.262, varš, garums 851 mm, 1 gab.

Rittal SV 9640.262 ir viengabala vara sliede garumā 851 mm ar šķērsgriezuma laukumu 1354 mm². Tā ir paredzēta elektroapgādes sadalei un montāžai paneļos un sadales skapjos. Profils 45 x 45 mm un ciets izpildījums nodrošina stabilu strāvas vadīšanas ceļu industriālām ierīcēm, sadales sistēmām un aizsargzemēm.

Priekšrocības

Vara materiāls nodrošina augstu elektrisko vadītspēju un mehānisku izturību. Piegādāta kā viengabala sliede, tā samazina nepieciešamību pēc savienojumiem un vienkāršo montāžu, saglabājot vienmērīgu šķērsgriezumu pa visu garumu. 45 x 45 mm profils ir kompakts, bet izturīgs risinājums, kas atļauj droši veikt boltu savienojumus barošanas līnijām, automātiem un zemējuma punktiem.

Piemērota

• Fiksētām sliežu sistēmām vadības paneļos un sadales skapjos
• Barošanas sadalei starp ieejām un izejām
• Zemējuma un aizsargzemes savienojumiem industriālajos korpusos
• Renovācijām vai jaunu elektrisko panelu būvniecībai, kur nepieciešams ciets vara vadītājs

Kad var nebūt piemērota

Šī stingrā viengabala sliede nav piemērota lietām, kur nepieciešama regulāra izjaukšana vai maināms garums, kā arī vietās, kur priekšroku dod elastīgiem savienojumiem vibrācijas vai kustību kompensēšanai. Tā var nebūt piemērota arī, ja projektā vai normatīvos prasīta izolēta vai pārklāta sliede, nevis neapstrādāta vara.

Galvenās specifikācijas

• Materiāls: varš (ciets)
• Garums: 851 mm
• Profila izmēri: 45 x 45 mm
• Šķērsgriezuma laukums: 1354 mm²
• Piegādāts kā: viengabala stingra sliede

Kā lietot

Uzstādiet sliedi uz izolācijas balstiem vai stiprinājumiem, kas paredzēti attiecīgajai slodzei, nodrošinot pareizu novietojumu attiecībā uz kabeļu ievadiem un slēdžierīcēm. Nostipriniet boltu savienojumus atbilstoši ražotāja norādītajiem griezes momentiem. Pārbaudiet elektriskos attālumus un kavitātes atbilstību vietējiem standartiem pirms ieslēgšanas, un nepieciešamības gadījumā pielietojiet korozijas aizsardzību vai virsmas apstrādi.

Pirms pirkuma apsvērumi

• Noskaidrojiet vajadzīgo šķērsgriezuma laukumu un strāvas jaudu jūsu sadales shēmai
• Pārbaudiet vietu skapī un stiprinājumu iespējas sliedei 851 mm garumā un 45 x 45 mm profilā
• Pārliecinieties par saderību ar esošajiem savienotājiem, caurumu izvietojumu un boltu izmēriem
• Novērtējiet ekspluatācijas apstākļus (mitrums, korozīva vide) un nepieciešamību pēc papildu aizsardzības

Lietošanas ieteikumi

Lai nodrošinātu drošu un ilgstošu darbību, izmantojiet atbilstošus izolācijas balstus un ievērojiet ieteiktos griezes momentus boltu savienojumiem. Veiciet regulāras pārbaudes, lai konstatētu savienojumu atslāņošanos vai koroziju, un iekļaujiet sliedi pareizi projektētā aizsargzemes shēmā.
