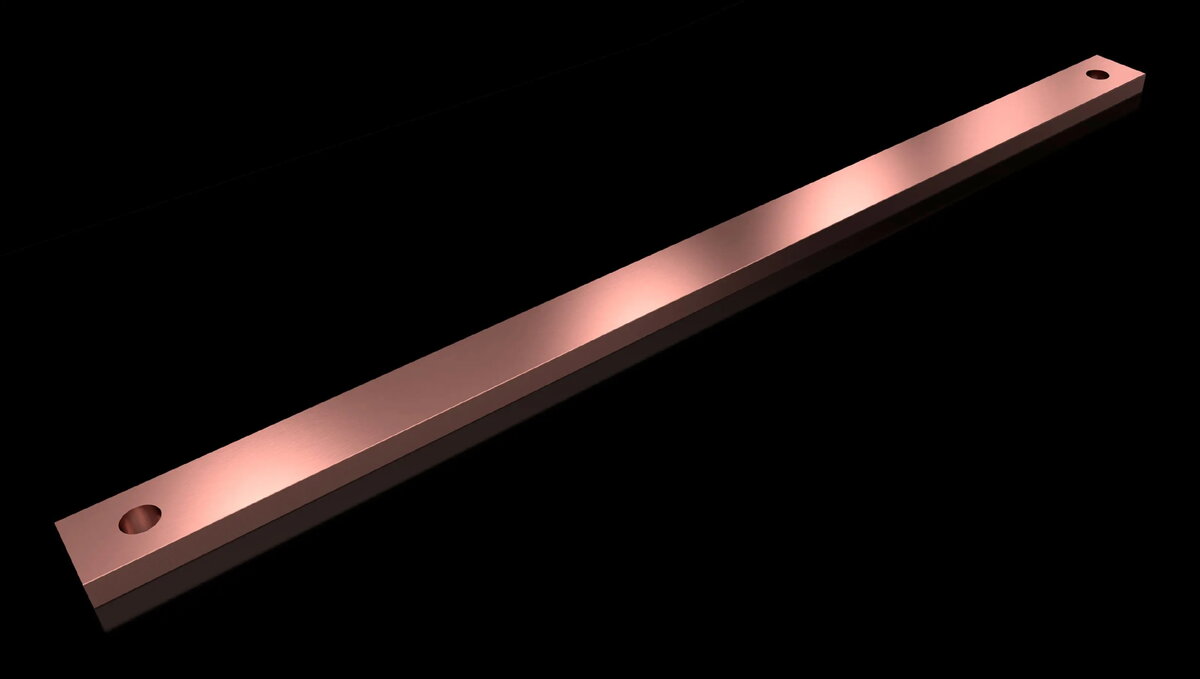

Barrete Rittal SV 9686.536, varš, 2 gab., 500 mm, E-Cu

Rittal SV 9686.536 ir komplekts no divām cietām vara sliedēm (E‑Cu), katra 500 mm gara, paredzētas elektroapgādes sadalei un aizsargzemēšanai skapjos un vadības paneļos. Izgatavotas atbilstoši DIN EN 13601, piegādātas ar integrētām caurumiem stiprinājumiem un savienojumiem.

Priekšrocības

Vara materiāls nodrošina augstu vadītspēju un izturību pret koroziju, kas garantē ilgstošus elektriskos savienojumus. Komplektācija pa divām sliedēm atvieglo noliktavas uzskaiti un ļauj ātri ieviest rezerves vai paralēlas zemējuma shēmas. Integrētie caurumi samazina uzstādīšanas sagatavošanās laiku, bet 500 mm garums nodrošina kompromisu starp vietu panelī un montāžas elastību.

Piemērots

• Aizsargzemes (PE) un PE/PEN sadales sliedes iekš elektroskapjiem un sadales paneļiem
• Rūpnieciskām vadības iekārtām un sadales iekārtām, kur nepieciešamas vara sadales sliedes
• Modernizācijas un jaunu būvju projektiem, kur nepieciešami uzticami un zemu pretestību rādītāji

Kad var nederēt

Šis produkts var nebūt piemērots, ja prasības pieprasa nemetālu materiālus vai speciālus sakausējumus, vai ja ir ierobežojumi attiecībā uz atšķirīgiem metāliem. Tas nav paredzēts sistēmām, kur nepieciešamas citas šķērsgriezuma vai elektriskās īpašības, kas pārsniedz norādītās fiziskās dimensijas.

Atslēgas specifikācijas

• Materiāls: Elektrolītiska vara (E‑Cu)
• Daudzums: 2 gab. komplektā
• Garums: 500 mm
• Nominālais profils: 30 x 10 mm
• Standarts: Atbilst DIN EN 13601
• Funkcijas: Integrētas caurumi stiprināšanai un savienojumiem

Kā lietot

Uzstādiet sliedes skapī uz atbilstošiem izolatoriem vai metāla turētājiem saskaņā ar paneļa izkārtojumu un drošības prasībām. Piestipriniet sliedi, izmantojot integrētās caurumus un piemērotus stiprinājumus, un pieslēdziet vadus vai spailes, kas paredzētas 30 x 10 mm profilam. Savienojumus pievelciet atbilstoši izvēlētajām spaiļu ieteiktajām griezes momenta vērtībām un pēc montāžas pārbaudiet pretestību un nepārtrauktību. Ievērojiet vietējos elektrodrošības noteikumus.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka vara sliede 30 x 10 mm un 500 mm garumā atbilst jūsu strāvas un mehāniskajām prasībām
• Pārbaudiet integrēto caurumu saderību ar jūsu stiprinājumiem un spailēm
• Apstipriniet, ka materiāls (elektrolītiskais varš) atbilst korozijas, zemēšanas un normatīvajām prasībām objektā

Lietošanas ieteikumi

Lietojiet sliedes PE/PEN sadalei atbilstoši novērtētos skapjos, izvairieties no tieša kontakta ar atšķirīgiem metāliem bez izolācijas vai saderīgiem stiprinājumiem, un veiciet pēcmontāžas mēriniekus, lai pārliecinātos par drošiem un zemu pretestību savienojumiem.
