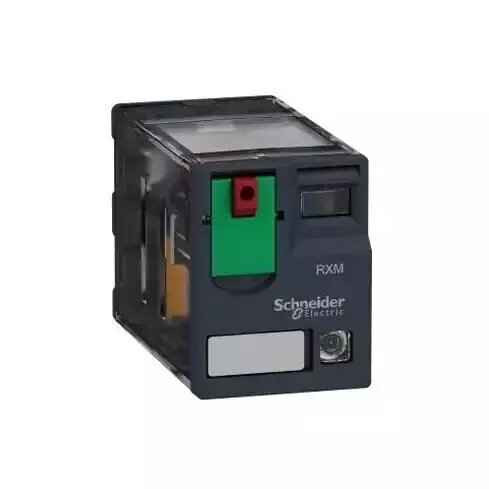

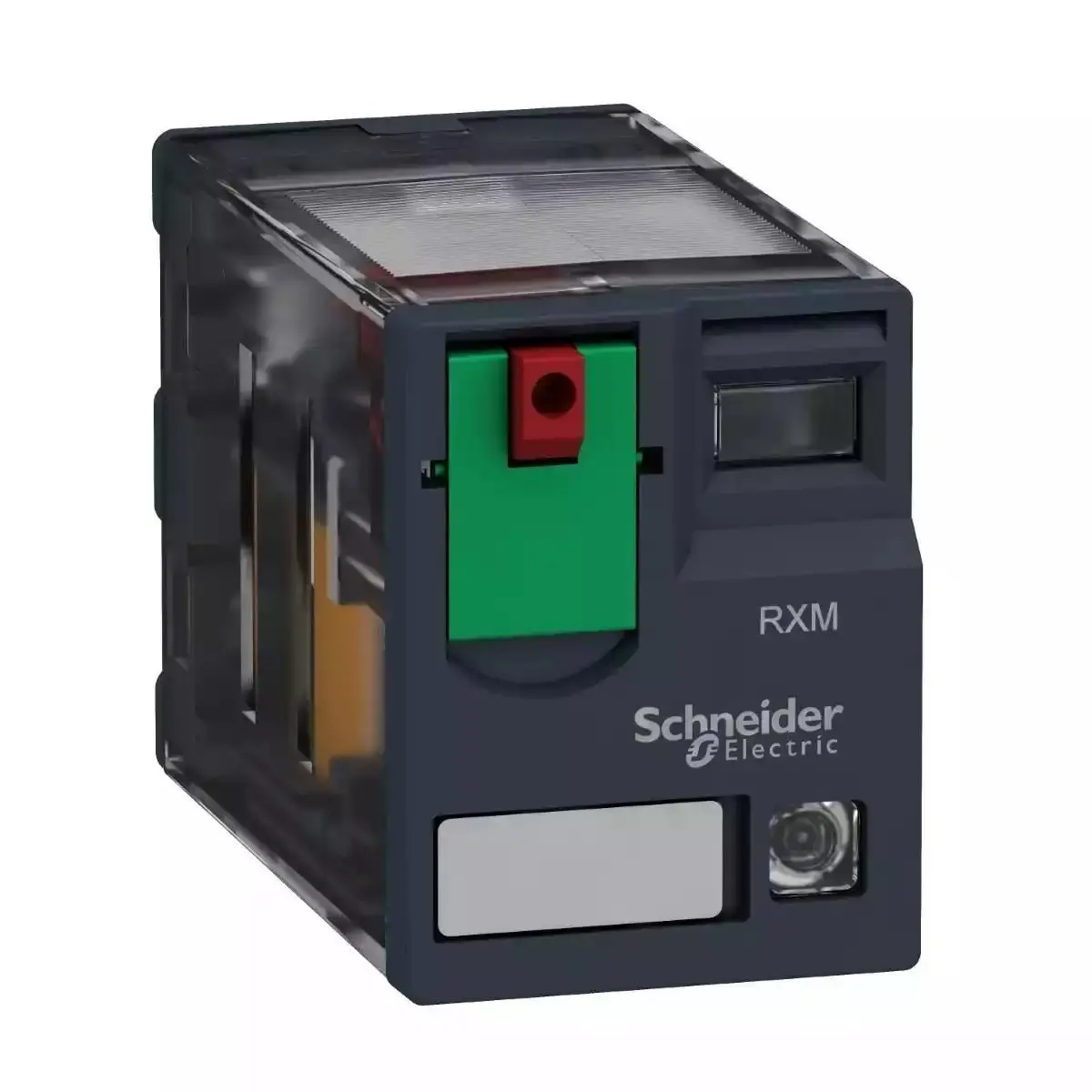

Schneider Electric spraudņa tipa jaudas relejs, 24V AC spole, 8A komutācijas strāva, 4PDT

Schneider Electric spraudņa tipa jaudas relejs ir augstas kvalitātes elektromehānisks komponents, kas paredzēts uzticamai pārslēgšanai un vadībai dažādās rūpnieciskās lietojumprogrammās. Šis 4PDT relejs darbojas ar 24V maiņstrāvas spoli un nodrošina efektīvu darbību automatizācijas un jaudas pārvaldības sistēmās. Tas ir daļa no Harmony sērijas, kas ir pazīstama ar savu izturību un precīzu darbību profesionālās elektriskās vidēs.

Priekšrocības

Šis relejs piedāvā būtiskas darbības priekšrocības, tostarp iebūvētu mehānisko indikatoru, kas skaidri parāda kontaktu statusu ar oranža karodziņa palīdzību. Integrētā, fiksējamā testa poga ļauj ērti veikt manuālu pārbaudi un apkopi, savukārt priekšpusē uzstādītā zaļā gaismas diode nodrošina skaidru vizuālu apstiprinājumu par releja statusu, garantējot redzamību gan dienā, gan naktī. Tā izturīgais dizains nodrošina ilgtermiņa uzticamību prasīgos rūpnieciskos apstākļos.

Piemērots

• Rūpnieciskās automatizācijas vadības paneļiem
• HVAC un ēku vadības sistēmām
• Iepakošanas un tekstilrūpniecības iekārtām
• PLC saskarnēm un barošanas avotiem
• Motoru vadības un apgaismojuma sistēmām

Kad tas var nebūt piemērots

Šis relejs nav paredzēts lielas jaudas pārslēgšanai, kas pārsniedz tā nominālo strāvas stiprumu. Tas nav piemērots arī tiešai montāžai bez saderīgas RXZE ligzdas, jo tam ir nepieciešama īpaša pamatne drošam elektriskajam savienojumam un uzstādīšanai.

Galvenās specifikācijas

• Spoles spriegums: 24V maiņstrāva, 50/60 Hz
• Kontaktu konfigurācija: 4PDT (4 pārslēdzējkontakti)
• Pārslēgšanas strāva: 6A
• Montāžas veids: Spraudņa tipa (nepieciešama RXZE ligzda)
• Funkcijas: Fiksējama testa poga, mehāniskais indikators, LED statusa displejs

Kā lietot

Lai uzstādītu releju, stingri ievietojiet to saderīgā RXZE sērijas ligzdā. Pārliecinieties, ka ligzda ir pareizi pievienota saskaņā ar jūsu shēmu. Manuālai pārbaudei nospiediet sarkano pogu priekšpusē, lai īslaicīgi aktivizētu kontaktus, vai paceliet zaļo daļu, lai nofiksētu testa pogu aktīvajā pozīcijā. Oranžais karodziņš norādīs kontaktu statusu, un gaismas diode iedegsies, kad spole būs zem sprieguma. Papildu drošībai vidē ar vibrāciju izmantojiet plastmasas vai metāla fiksācijas skavu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu vadības ķēdes spriegums atbilst 24V maiņstrāvas specifikācijai.
• Pārliecinieties, ka jums ir pareizais RXZE ligzdas modelis jūsu elektroinstalācijas prasībām.
• Pārbaudiet, vai jūsu konkrētajai instalācijai ir nepieciešami papildu piederumi, piemēram, aizsardzības moduļi vai marķējuma plāksnītes.
• Apstipriniet, ka 6A pārslēgšanas strāva ir pietiekama jūsu paredzētajai slodzei.

Lietošanas ieteikumi: Vienmēr pārliecinieties, ka strāva ir atslēgta pirms releja uzstādīšanas vai izņemšanas no ligzdas. Lai nodrošinātu optimālu ilgmūžību, izvairieties no releja pakļaušanas ekstremāliem vides apstākļiem, kas pārsniedz tā nominālo darba temperatūras diapazonu.
