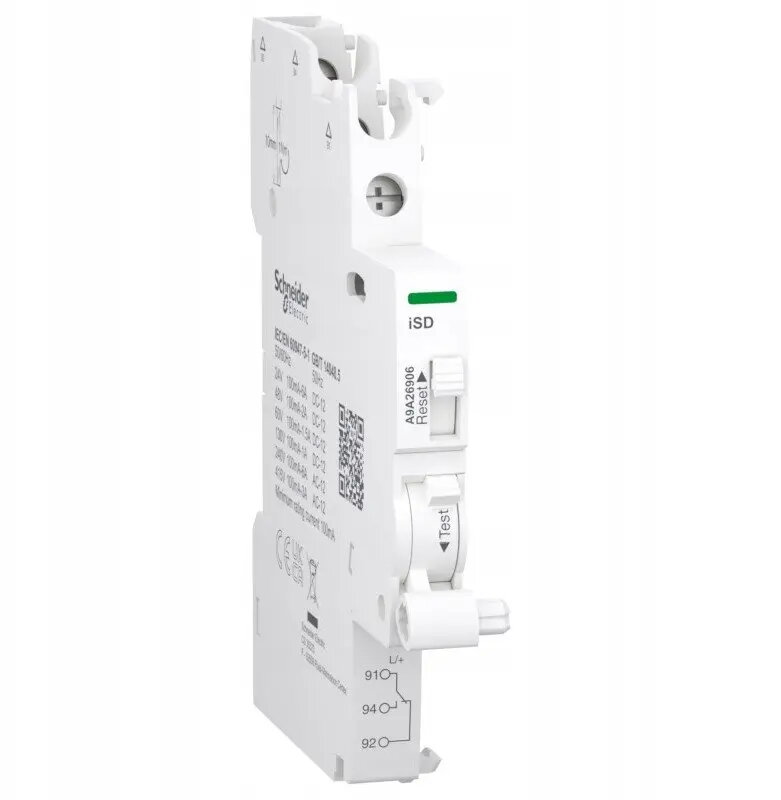

Schneider Electric Kontakt alarm iSD 1OC 100mA ir trauksmes kontakta modulis ar vienu atvērta kolektora izeju, kuras maksimālais strāvas slodzes līmenis ir 100 mA. Modulis nodrošina «sausa kontakta» tipa signālu un paredzēts integrācijai trauksmes, uzraudzības un vadības sistēmās, lai signalizētu ārējām ierīcēm vai PLC ieejām. Tas piemērots drošības paneļiem, ēku automatizācijas risinājumiem un rūpnieciskajām vadības iekārtām, kur nepieciešama zema strāvas trauksmes izeja.
Priekšrocības
Modulim ir vienkārša vienkanāla atvērta kolektora izeja ar uzticamu darbību līdz 100 mA, kas padara to piemērotu signālu nodošanai un saskarnei. Tas ļauj tieši savienot ar TTL-saderīgām ieejām vai izmantot pull-up rezistoru, nodrošinot elastīgu integrāciju esošajās sistēmās bez sarežģītām papildierīcēm zemu strāvu slodzēm. Konstrukcija atbilst ražotāja kvalitātes standartiem un nodrošina paredzamu trauksmes signālu darbību.
Piemērots lietošanai
- Drošības trauksmes paneļi un iebrukuma detektēšanas sistēmas
- Ēku automatizācijas saskarnes un kļūmju signalizācija
- Rūpnieciskie vadības skapji, lai nodotu statusu PLC
- Maza jaudas indikatori, sirēnas vai mazi releji (ar atbilstošu pull-up)
- Situācijas, kur nepieciešama zema strāvas «sausa kontakta» izeja
Kad tas var nebūt piemērots
Modulis nav paredzēts tiešai jaudīgu slodžu vadīšanai; 100 mA ierobežojums neļauj pieslēgt lieljaudas relejus, motorus vai spuldzes bez starpposma ierīcēm. Ja nepieciešama galvaniska atdalīšana vai lielāka slodzes strāva, jāizmanto starpniekrele, optoisolators vai draiveris. Ierīce nodrošina zema strāvas signālu, nevis barošanas strāvas pārslēgšanu.
Atslēgas specifikācijas
- Izejas tips: viena atvērta kolektora izeja
- Maksimālā izejas strāva: 100 mA
- Funkcija: «sausa kontakta» tipa trauksmes signāls ārējām ierīcēm un loģikas ieejām
- Parastās lietošanas jomas: trauksmes signāli, statusa nodošana PLC, ēku automatizācijas saskarnes
- Montaža: piemērota panelim vai DIN sliedei (skatīt sistēmas dokumentāciju par precīzu montāžu)
Kā lietot
Savienojiet atvērta kolektora izeju ar ārējās ierīces vai PLC ieeju, izmantojot piemērotu pull-up rezistoru vai barošanas spriegumu ieejas pusē, ievērojot saņēmēja ierīces polaritāti un sprieguma ierobežojumus. Ja ieeja nav saderīga ar atvērta kolektora signālu vai nepieciešams vadīt lielāku strāvu, pievienojiet starpniekreli vai optoisolatoru. Ievērojiet drošības noteikumus: atslēdziet barošanu pirms vadu pievienošanas, izmantojiet atbilstošu vadu šķērsgriezumu un pārbaudiet savienojumus ar shēmu. Pēc pieslēgšanas veiciet testus un izmēriet spriegumu/strāvu, lai pārliecinātos par pareizu darbību.
Ko ņemt vērā pirms pirkuma
- Pārliecinieties, ka saņēmēja ierīce atbalsta open-collector vai «sausu kontaktu» ieejas un atbilstošo pull-up spriegumu
- Novērtējiet, vai 100 mA maksimālā slodze ir pietiekama vai nepieciešams ārējs draiveris
- Pārbaudiet montāžas atbilstību jūsu skapim vai paneļim un nepieciešamos piederumus
- Apsveriet nepieciešamību pēc galvaniskas atdalīšanas vai augstākiem sprieguma/strāvas parametriem
Lietošanas ieteikumi
Lietojiet moduli kā zema strāvas signāla saskarni: nodrošiniet pareizu pull-up shēmu un, ja nepieciešams, izmantojiet starpniekreli vai optoisolatoru, lai aizsargātu moduli un vadītu jaudīgākas ierīces. Veiciet testēšanu reālos darba apstākļos, lai nodrošinātu drošu un uzticamu trauksmes signālu pārraidi.
