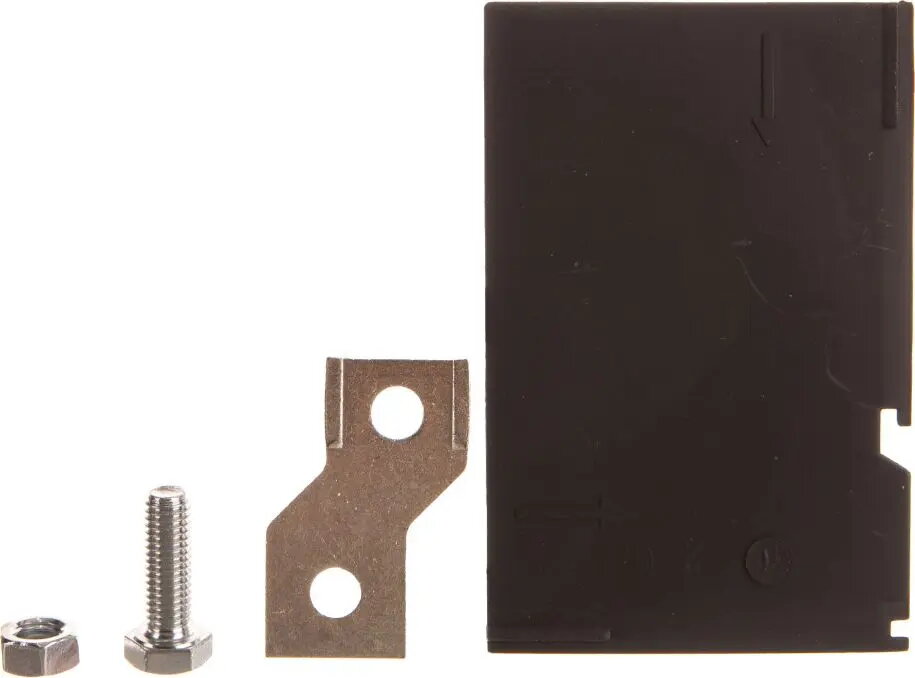

Schneider Electric LV431563 pagarinātie spailes NSX100/160/250 3P automātiskajiem slēdžiem, 30-45 mm, 3 gab. komplekts

Schneider Electric LV431563 pagarinātie spailes ir specializēti komponenti, kas paredzēti lietošanai ar ComPact NSX100, NSX160 un NSX250 3-polu automātiskajiem slēdžiem. Šajā komplektā ietilpst trīs elementi, kas nodrošina savienojuma pagarinājumu par 30 līdz 45 mm, ļaujot iegūt lielāku elastību, pievienojot kabeļus automātisko slēdžu spailēm sadales skapjos. Šīs spailes ir izstrādātas, lai uzturētu augstus drošības un elektriskās veiktspējas standartus, nodrošinot drošu un uzticamu savienojumu rūpnieciskās un komerciālās elektroenerģijas sadales sistēmās.

Priekšrocības

Šīs pagarinātās spailes ievērojami vienkāršo uzstādīšanas procesu, nodrošinot papildu vietu kabeļu izvietošanai, kas ir īpaši noderīgi blīvi aprīkotos sadales skapjos. Pagarinot savienojuma punktu, tās ļauj vieglāk piekļūt un efektīvāk izvietot barošanas kabeļus. Izturīgā konstrukcija nodrošina, ka tiek saglabāta automātiskā slēdža savienojuma elektriskā integritāte, samazinot pārkaršanas vai vaļīgu savienojumu risku. Saderība ar ComPact NSX sēriju nodrošina nevainojamu piemērotību un uzticamu darbību prasīgās elektriskās vidēs.

Piemērots

• Elektrosadales paneļiem, kuriem nepieciešama papildu vieta kabeļu pievienošanai.
• Esošo ComPact NSX100, NSX160 vai NSX250 3-polu automātisko slēdžu modernizācijai vai apkopei.
• Projektiem, kuros standarta spaiļu garums nav pietiekams izmantotajiem kabeļu šķērsgriezumiem.

Kad tas var nebūt piemērots

Šīs spailes ir īpaši izstrādātas ComPact NSX100, NSX160 un NSX250 sērijām un nav saderīgas ar citiem automātisko slēdžu modeļiem. Tās nevajadzētu izmantot lietojumos, kur nepieciešamais pagarinājuma garums ir ārpus 30–45 mm diapazona, vai automātiskajiem slēdžiem ar citu polu skaitu.

Galvenās specifikācijas

• Saderība: ComPact NSX100, NSX160, NSX250 3-polu automātiskie slēdži.
• Pagarinājuma garums: 30–45 mm.
• Daudzums: 3 gabalu komplekts.
• Pielietojums: kabeļu savienojuma pagarināšana.

Kā lietot

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Vispirms pārliecinieties, ka automātiskais slēdzis ir pilnībā atvienots no strāvas padeves. Ja nepieciešams, noņemiet esošos spaiļu pārsegus vai savienojumus. Piestipriniet pagarinātās spailes pie automātiskā slēdža savienojuma punktiem, droši nostiprinot tās atbilstoši ražotāja norādītajiem griezes momenta parametriem. Pēc uzstādīšanas pievienojiet barošanas kabeļus pagarinātajām spailēm, nodrošinot pareizu kontaktu un izolāciju. Pirms strāvas padeves atjaunošanas uzlieciet atpakaļ visus aizsargpārsegus.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu automātiskā slēdža modelis ir NSX100/160/250 sērijas.
• Apstipriniet, ka 3-polu konfigurācija atbilst jūsu elektroinstalācijai.
• Pārliecinieties, ka 30–45 mm pagarinājuma garums ir pietiekams jūsu kabeļu izvietošanas prasībām.

Lietošanas ieteikumi: Vienmēr izmantojiet piemērotus instrumentus savienojumu pievilkšanai ar norādīto griezes momentu, lai novērstu spaiļu vai automātiskā slēdža bojājumus. Regulāri pārbaudiet savienojumus kārtējās apkopes laikā, lai pārliecinātos, ka tie paliek droši un tiem nav termiskās slodzes pazīmju.
