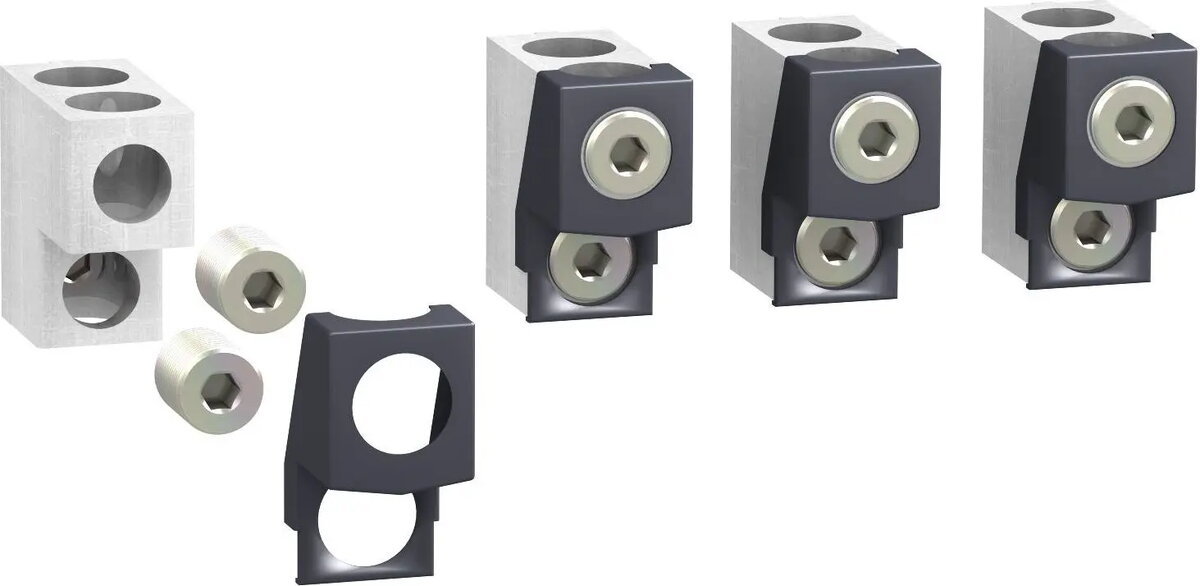

Schneider Electric LV432482 4-polu paplašinātais spailes savienotājs NSX400/630, 35-240mm2, 630A

Schneider Electric LV432482 ir augstas kvalitātes 4-polu pagarinātais spaile, kas īpaši izstrādāts integrācijai ar ComPact NSX400 un NSX630 automātiskajiem slēdžiem. Šis būtiskais piederums nodrošina drošu un efektīvu elektroenerģijas sadali, ļaujot pieslēgt lielāka šķērsgriezuma kabeļus, tādējādi garantējot rūpniecisko elektrosistēmu stabilu un drošu darbību. Tas ir izstrādāts darbam prasīgos apstākļos un nodrošina izturīgu savienojumu, kas saglabā elektrisko integritāti augstas slodzes apstākļos.

Priekšrocības

Šis pagarinātais spaile sniedz būtiskas priekšrocības elektrosadales paneļu montētājiem un apkopes speciālistiem. Tā izturīgā konstrukcija nodrošina ilgmūžību, savukārt dizains, kas īpaši pielāgots NSX sērijas slēdžiem, garantē perfektu saderību un vienkāršotu uzstādīšanas procesu. Atbalstot plašu kabeļu šķērsgriezumu diapazonu, tas nodrošina nepieciešamo elastību sarežģītām enerģijas sadales arhitektūrām, samazinot kabeļu montāžai nepieciešamo laiku un nodrošinot stabilu savienojumu ar zemu pretestību, kas samazina siltuma rašanos un enerģijas zudumus.

Piemērots

• Rūpnieciskajiem elektrosadales paneļiem
• ComPact NSX400 automātisko slēdžu sistēmām
• ComPact NSX630 automātisko slēdžu sistēmām
• Infrastruktūras projektiem, kam nepieciešami augstas strāvas savienojumi

Kad tas var nebūt piemērots

Šis spaile ir paredzēts izmantošanai tikai ar konkrētiem Schneider Electric ComPact NSX400 un NSX630 automātiskajiem slēdžiem. Tas nav savietojams ar citu sēriju slēdžiem vai citu ražotāju iekārtām. Turklāt tas nav paredzēts lietošanai ar kabeļiem, kuru šķērsgriezums neatbilst norādītajam 35-240 mm2 diapazonam.

Galvenās tehniskās specifikācijas

• Polu skaits: 4
• Nominālā strāva: 630A
• Piemērotais kabeļa šķērsgriezums: 35-240 mm2
• Saderība: ComPact NSX400 un NSX630

Kā lietot

Uzstādīšana jāveic kvalificētam elektrotehnikas personālam saskaņā ar vietējiem drošības noteikumiem. Pārliecinieties, ka automātiskais slēdzis ir atvienots no strāvas padeves. Piestipriniet pagarināto spaili pie NSX400 vai NSX630 slēdža savienojuma punktiem, pievelkot stiprinājumus ar ražotāja norādīto griezes momentu. Ievietojiet sagatavotos kabeļus spailē un stingri nostipriniet tos, lai nodrošinātu kvalitatīvu elektrisko kontaktu. Pirms sistēmas atkārtotas ieslēgšanas pārbaudiet visus savienojumus.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu automātiskā slēdža modelis ir NSX400 vai NSX630.
• Pārliecinieties, ka kabeļa šķērsgriezums ir 35-240 mm2 diapazonā.
• Apstipriniet, ka jūsu elektriskajai instalācijai ir nepieciešama tieši 4-polu konfigurācija.

Lietošanas ieteikumi

Uzstādīšanas laikā vienmēr izmantojiet kalibrētus dinamometriskos instrumentus, lai novērstu spailes vai slēdža savienojuma punktu bojājumus. Regulāri pārbaudiet savienojumus plānotās apkopes laikā, lai pārliecinātos, ka tie paliek droši un bez termiskās slodzes pazīmēm.
