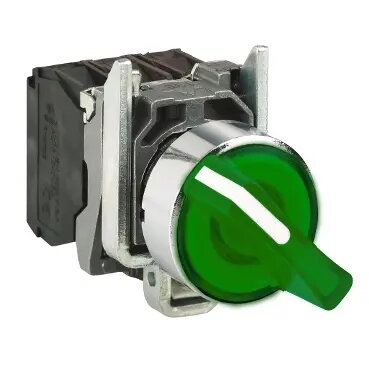

Schneider Electric XB4 2-pozīciju pārslēdzējs ir augstas veiktspējas vadības komponents, kas izstrādāts rūpnieciskajai automatizācijai un iekārtu saskarnēm. Šī 22 mm ierīce ir aprīkota ar izturīgu zaļu grozāmu rokturi, kas paredzēts intuitīvai manuālai vadībai. Ar atsperes atgriešanās mehānismu slēdzis automātiski atgriežas sākotnējā stāvoklī, nodrošinot precīzu vadību un drošību dažādos rūpnieciskos lietojumos. Tas ir izgatavots tā, lai izturētu skarbos apstākļus, piedāvājot lielisku aizsardzību pret putekļiem, ūdeni un fiziskiem triecieniem, padarot to par uzticamu izvēli prasīgās vadības paneļu vidēs.
Priekšrocības
Šis pārslēdzējs izceļas ar savu izturīgo konstrukciju un augstas kvalitātes materiāliem, kas garantē ilgtermiņa uzticamību rūpnieciskos apstākļos. Gan 1NO, gan 1NC kontaktu iekļaušana nodrošina daudzpusīgas elektroinstalācijas iespējas sarežģītām vadības ķēdēm. Tā ergonomiskais dizains ļauj viegli uzstādīt un lietot ierīci, savukārt atsperes atgriešanās funkcionalitāte novērš nejaušu ilgstošu aktivizēšanu. Turklāt augstie IP66 un IK06 rādītāji nodrošina, ka komponents paliek funkcionāls pat tad, ja tas tiek pakļauts mitrumam, putekļiem vai mehāniskai slodzei, samazinot apkopes prasības un dīkstāves laiku.
Piemērots
- Rūpnieciskajiem vadības paneļiem un automatizācijas sistēmām
- Iekārtu palaišanas/apturēšanas un režīmu izvēles saskarnēm
- Avārijas vai manuālās vadības ķēdēm
- Vidēm, kurās nepieciešama augsta aizsardzība pret ārējo iedarbību
Kad tas var nebūt piemērots
Šis slēdzis nav paredzēts lietojumiem, kuros nepieciešama fiksēta pozīcija, jo atsperes atgriešanās mehānisms vienmēr atgriezīs slēdzi noklusējuma stāvoklī. Tas arī nav piemērots augstsprieguma strāvas sadales ķēdēm, kas pārsniedz tā norādītos elektriskos parametrus.
Galvenās specifikācijas
- Montāžas diametrs: 22 mm
- Slēdža pozīcijas: 2 pozīcijas
- Kontaktu konfigurācija: 1NO + 1NC
- Darbības veids: Atsperes atgriešanās
- Aizsardzības klase: IP66
- Triecienizturība: IK06
- Izmēri: 30 mm platums, 47 mm augstums, 68 mm dziļums
Kā lietot
Slēdzis ir paredzēts montāžai uz paneļa standarta 22 mm atverē. Nostipriniet kontaktu bloku un vadības galviņu uz paneļa, izmantojot komplektā iekļauto fiksācijas uzgriezni. Pievienojiet elektriskos vadus 1NO un 1NC spailēm saskaņā ar jūsu vadības shēmu. Pēc uzstādīšanas grozāmo rokturi var pagriezt otrajā pozīcijā, lai aktivizētu kontaktu maiņu; pēc atlaišanas atsperes atgriešanās mehānisms automātiski pārvietos rokturi atpakaļ sākotnējā stāvoklī.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, vai 22 mm montāžas atvere ir saderīga ar jūsu esošo paneļa izkārtojumu.
- Pārbaudiet, vai 1NO+1NC kontaktu konfigurācija atbilst jūsu vadības loģikas prasībām.
- Apstipriniet, vai atsperes atgriešanās funkcionalitāte atbilst jūsu darbības vajadzībām.
- Pārbaudiet vides apstākļus, lai nodrošinātu, ka IP66 un IK06 rādītāji ir pietiekami jūsu uzstādīšanas vietai.
Lietošanas ieteikumi
Regulāri pārbaudiet, vai slēdzim nav fizisku bojājumu vai netīrumu uzkrāšanās, lai saglabātu IP66 blīvējuma integritāti. Pārliecinieties, ka visi elektriskie savienojumi ir pievilkti atbilstoši ražotāja ieteiktajiem griezes momenta parametriem, lai novērstu vaļīgus vadus.
