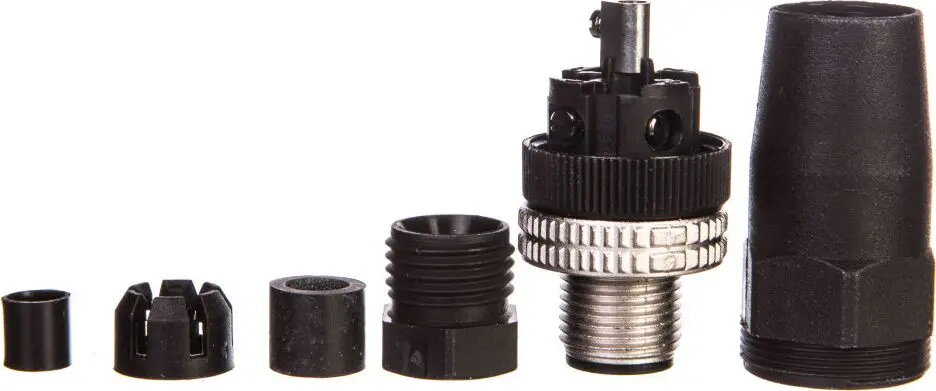

Schneider Electric XZCC12MDM50B M12 vīrišķais savienotājs, 5-pin, taisns, metāla, Pg7 kabeļa blīvslēgs

Schneider Electric XZCC12MDM50B ir profesionāls M12 vīrišķais savienotājs, kas izstrādāts uzticamai darbībai rūpnieciskās automatizācijas un sensoru integrācijas sistēmās. Šis 5 kontaktu taisnais savienotājs ir izgatavots ar izturīgu metāla korpusu, nodrošinot lielisku mehānisko aizsardzību un elektromagnētisko ekranējumu. Tam ir integrēts Pg7 kabeļa blīvslēgs, kas nodrošina drošu un hermētisku kabeļa savienojumu, saglabājot elektrisko savienojumu integritāti pat sarežģītos rūpnieciskos apstākļos.

Priekšrocības

Šis savienotājs piedāvā izcilu izturību, pateicoties augstas kvalitātes metāla konstrukcijai, kas ir noturīga pret fiziskiem triecieniem un vides iedarbību. 5 kontaktu konfigurācija nodrošina daudzpusīgu signāla un strāvas pārraidi, savukārt taisnais dizains atvieglo uzstādīšanu šaurās vietās. Integrētais Pg7 kabeļa blīvslēgs nodrošina izcilu stiepes atslodzi un aizsardzību pret putekļu un mitruma iekļūšanu, kas ievērojami samazina savienojuma atteices risku prasīgos darbības apstākļos.

Piemērots

• Rūpnieciskās automatizācijas sistēmām
• Sensoru un izpildmehānismu savienošanai
• Iekārtu būvei un robotikai
• Procesu vadības instrumentiem
• Laukā veicamiem elektriskajiem instalācijas darbiem

Kad tas var nebūt piemērots

Šis savienotājs nav paredzēts augstsprieguma strāvas sadales sistēmām vai vidēm, kurās nepieciešama īpaša ķīmiskā noturība, kas pārsniedz standarta rūpnieciskās specifikācijas. Tas arī nav piemērots lietojumiem, kur brīvas vietas trūkuma dēļ obligāti nepieciešams leņķveida savienotāja profils.

Galvenās specifikācijas

• Savienotāja tips: M12 vīrišķais
• Orientācija: Taisna
• Kontaktu skaits: 5
• Korpusa materiāls: Metāls
• Kabeļa blīvslēga izmērs: Pg7
• Pielietojums: Rūpnieciskā automatizācija

Kā lietot

Lai uzstādītu savienotāju, noņemiet kabeļa ārējo izolāciju atbilstošā garumā un sagatavojiet atsevišķus vadus. Ievietojiet vadus savienotāja iekšējā spaiļu blokā, nodrošinot, ka katrs vads ir droši nostiprināts saskaņā ar nepieciešamo elektroinstalācijas shēmu. Kad elektriskie savienojumi ir izveidoti, samontējiet metāla korpusa sastāvdaļas. Stingri pievelciet Pg7 kabeļa blīvslēgu ap kabeļa apvalku, lai nodrošinātu pareizu blīvējumu un stiepes atslodzi, pēc tam uzskrūvējiet savienotāju uz atbilstošā M12 porta, līdz tas ir pilnībā nostiprināts.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, vai kontaktu skaits atbilst jūsu ierīces prasībām
• Pārbaudiet, vai kabeļa diametrs ir saderīgs ar Pg7 blīvslēga diapazonu
• Pārbaudiet uzstādīšanas vietas vides apstākļus
• Apstipriniet, ka M12 saskarnes standarts atbilst jūsu esošajam aprīkojumam

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka kabeļa blīvslēgs ir pietiekami pievilkts, lai saglabātu aizsardzības klasi. Periodiski pārbaudiet, vai savienotājam nav mehānisku bojājumu vai korozijas pazīmju, ja to izmanto augstas vibrācijas vai skarbos vides apstākļos.
