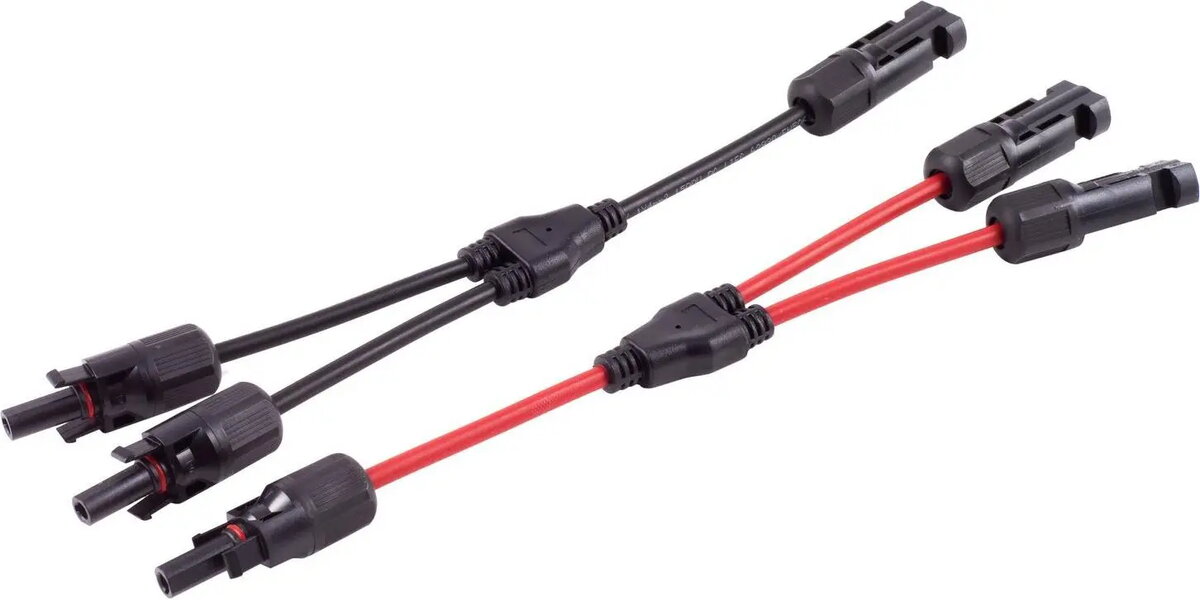

ShiverPeaks PV4 T-adaptera kabeļu komplekts 2→1 ar 4 mm² vadītājiem, sarkans/melns, 30 cm ir paredzēts zemā sprieguma savienošanai, apvienojot divus ieejas vadus vienā izejā. Komplektā ir daudzstieples vara vadītāji ar 4 mm² šķērsgriezumu un krāsu atdalītu izolāciju (sarkanā un melnā), ar vadu garumu 30 cm, nodrošinot kompakti saprotamu T-savienojumu akumulatoru, saules paneļu vai elektroapgādes sadalē. Konstrukcija piemērota tiešiem 2→1 savienojumiem bez apjomīgas aparatūras.
Priekšrocības
PV4 T-adapteris ietaupa vietu, apvienojot divas barošanas līnijas vienā, samazinot savienojumu apjomu. Krāsu kodi atvieglo polaritātes noteikšanu uzstādīšanas laikā. 4 mm² vara vadītāji nodrošina atbilstošu strāvas vadītspēju daudzām zemā sprieguma DC ķēdēm, vienlaikus paliekot lokaniem, lai viegli izvietotu kabeļus. Fiksētā 30 cm garuma pavediena nodrošina paredzamu sasniedzamību standarta montāžās.
Piemērots priekš
- Divu zemā sprieguma DC avotu vai atzaru apvienošanai vienā barošanas līnijā
- Akumulatoru savienošanai automašīnās, laivās vai ārpus tīkla sistēmās
- Saules paneļu sekciju savienošanu vai izejas kabeļu apvienošanu
- Barošanas sadalījuma vadiem, kur nepieciešams kompakts un krāsots T-savienojums
Kad tas var nebūt piemērots
Šis T-adapteris paredzēts zemā sprieguma līdzstrāvas lietojumiem un nav piemērots maiņstrāvas tīklam. Tas var nebūt piemērots, ja nepieciešami lielāki vadītāju šķērsgriezumi ļoti lielām strāvām vai ja nepieciešami hermētiski, ūdensizturīgi savienojumi agresīvā vidē.
Galvenās specifikācijas
- Vadītāja šķērsgriezums: 4 mm² (daudzstieple vara)
- Kabeļa konfigurācija: 2→1 T-adapters (divas ieejas apvienotas vienā izejā)
- Pavediena garums: 30 cm
- Izolācijas krāsas: sarkana un melna polaritātes atpazīšanai
- Domāts lietošanai: zemā sprieguma DC sistēmās
Kā lietot
Vispirms nosakiet pozitīvo (sarkano) un negatīvo (melno) vadu. Novietojiet adapteri tā, lai pavediena garums atbilstu uzstādīšanas vajadzībām, un izvairieties no asiem liekumiem pie gala savienojumiem. Pievienojiet divus ieejas vadus pie atbilstošajiem avotu kabeļiem, bet vienu izejas vadu pie slodzes vai sadales stieņa, nodrošinot drošus mehāniskus un elektriskus savienojumus ar atbilstošām skrūvju spailēm, crimpa uzgaļiem vai lodējumu atkarībā no montāžas prasībām. Saglabājiet pareizu polaritāti un nostipriniet kabeļus, lai izvairītos no sprieguma uz adaptera.
Ko ņemt vērā pirms pirkšanas
- Pārliecinieties, ka 4 mm² šķērsgriezums atbilst jūsu sistēmas strāvas un sprieguma krituma prasībām
- Pārbaudiet, vai 30 cm pavediena garums der jūsu maršrutēšanai un pieļaujamajiem attālumiem
- Pārliecinieties, ka produkts ir paredzēts zemā sprieguma DC lietojumiem (nevis maiņstrāvai)
- Novērtējiet nepieciešamību pēc papildus hermetizācijas vai aizsardzības ārējā vai jūras vidē
Lietošanas ieteikumi
Lietojiet PV4 ar atbilstošu drošināšanu un nodrošiniet pareizu polaritāti. Ja ir lielāks strāvas pieprasījums vai atklātas uzstādīšanas vietas, papildiniet savienojumu ar atbilstoši novērtētiem aizsardzības līdzekļiem un laikapstākļu aizsardzību. Regulāri pārbaudiet savienojumus uz koroziju un mehānisko drošību.
