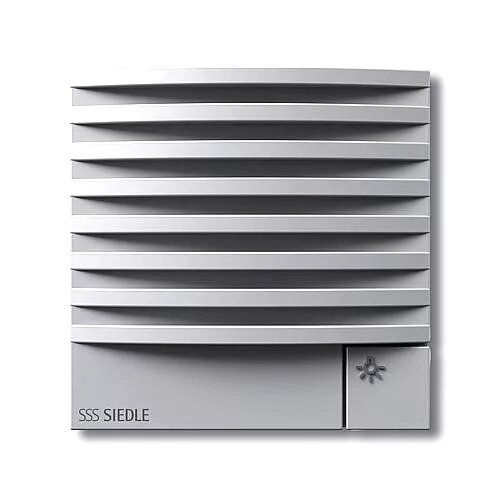

Skaļruņa modulis Siedle BTLM 650-04 SM

Siedle BTLM 650-04 SM skaļruņa modulis ir durvju komunikācijas ierīce, paredzēta lietošanai ar Siedle In-Home bus sistēmu un izstrādāta 611 Vario dizainā. Modulim ir priekšējā režģis no laikapstākļiem un UV stariem izturīga polikarbonāta, tropiska skaļruņa konstrukcija, ilgmūžīgs elektretmikrofons un iebūvēta skaļruņa skaļuma regulēšana. Ierīcei ir apgaismota zema strāva poga, integrēta video vadība un darba kontakts durvju atvēršanai (DR), kuru var vadīt pa bus līniju bez papildu vadiem. Nospiežot zvana pogas BTM 650-01 līdz -04, tiek nodrošināta akustiskā atgriezeniskā saite.

Priekšrocības

Modulim ir kompakti izmēri (99 x 99 x 35 mm) un IP54 aizsardzības klase, kas piemērota āra uzstādīšanai. DR kontakts ir novērtēts 15 V maiņstrāva un 30 V līdzstrāva pie 2 A ar pārslēgšanas laiku 3 s. Ierīce darbojas temperatūru diapazonā no -20 °C līdz +55 °C. Tropiskais skaļrunis un ilgmūžīgais elektretmikrofons nodrošina stabilu audio veiktspēju dažādos apstākļos, un apgaismota poga uzlabo redzamību vājā apgaismojumā.

Piemērots

• Mājokļu domofonu un durvju komunikācijas sistēmām uz Siedle In-Home bus bāzes
• Mazām komerctelpām un birojiem, kuriem nepieciešams kompakts durvju skaļrunis
• Āra vai daļēji āra uzstādījumiem ar IP54 aizsardzības prasībām

Atslēgas specifikācijas

• Izmēri (P x A x D): 99 x 99 x 35 mm
• Aizsardzības klase: IP54
• DR kontakts: 15 V AC, 30 V DC, 2 A
• DR pārslēgšanas laiks: 3 s
• Darba temperatūra: -20 °C līdz +55 °C
• Priekšējā režģa materiāls: laikapstākļu un UV izturīgs polikarbonāts

Kā lietot

Uzstādiet BTLM 650-04 SM kā daļu no Siedle In-Home bus sistēmas, sekojot ražotāja montāžas norādījumiem. Pievienojiet moduli bus līnijai, lai nodrošinātu audio pārraidi, zvana pogu signālus un DR vadību; ja DR tiek vadīts pa bus, papildu vadi nav nepieciešami. Regulējiet skaļumu ar iebūvēto regulatoru. Novietojiet ierīci vietā, kas atbilst IP54 aizsardzībai un noteiktajam temperatūras diapazonam.

Lietošanas ieteikumi

Lai nodrošinātu ilgtermiņa darbību, uzstādiet moduli vietā, kas pasargāta no tiešiem ūdens strūklas un lieliem mehāniskiem triecieniem, regulāri veiciet vizuālu pārbaudi un ievērojiet Siedle apkopes norādījumus. Lietojiet ierīci norādītajā temperatūras un elektriskajās robežās, lai neveidotos pārmērīga slodze uz DR kontaktu un elektroniku.
