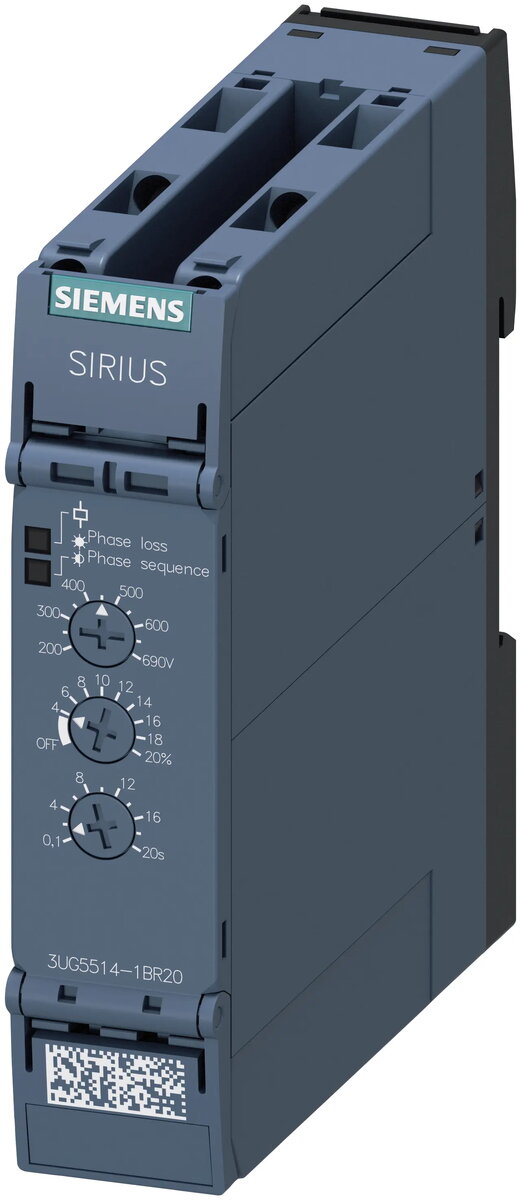

Siemens SIRIUS 3UG5514-1BR20 ir augstas precizitātes fāžu uzraudzības relejs, kas paredzēts uzticamai trīsfāžu elektrotīklu kontrolei. Šī ierīce ir izstrādāta, lai noteiktu kritiskas jaudas anomālijas, tostarp fāzes zudumu, nepareizu fāžu secību, fāžu asimetriju un pazeminātu spriegumu. Nepārtraukti uzraugot šos parametrus, relejs palīdz novērst jutīgu rūpniecisko iekārtu bojājumus un nodrošina elektrisko sistēmu stabilitāti plašā darbības sprieguma diapazonā no 160 līdz 690V maiņstrāvas un frekvences diapazonā no 15 līdz 70 Hz.
Priekšrocības
Šis uzraudzības relejs piedāvā būtiskas priekšrocības rūpnieciskajai automatizācijai un infrastruktūras pārvaldībai. Tā kompaktais un šaurais dizains optimizē vietu sadales skapjos, padarot to par ideālu izvēli modernām elektriskajām instalācijām. Ierīce piedāvā analogās regulēšanas iespējas, kas ļauj precīzi konfigurēt parametrus atbilstoši konkrētām darbības prasībām. Turklāt tas ir izstrādāts globālai izmantošanai, ko atbalsta starptautiski sertifikāti, kas ļauj to izvietot dažādos ģeogrāfiskos reģionos. Divu pārslēdzējkontaktu (2CO) iekļaušana nodrošina elastīgas pārslēgšanas iespējas dažādām vadības ķēdēm, savukārt izturīgās skrūvju spailes nodrošina drošu un ilgmūžīgu elektrisko savienojumu.
Piemērots
- Mobilu sistēmu, piemēram, gaisa kondicionēšanas kompresoru un refrižeratoru konteineru uzraudzībai
- Būvlaukumu kompresoru un lieljaudas celtņu aizsardzībai
- Elektroapgādes uzraudzībai fotoelektriskajās sistēmās un vēja turbīnās
- Vispārējai rūpniecisko motoru aizsardzībai un tīkla uzraudzībai
Šis relejs var nebūt piemērots lietojumiem, kuros nepieciešama līdzstrāvas uzraudzība, jo tas ir īpaši izstrādāts trīsfāžu maiņstrāvas tīkliem. Turklāt to nevajadzētu izmantot vidēs, kur elektrisko traucējumu vai vibrācijas līmenis pārsniedz ierīces tehniskos rādītājus, jo tas var izraisīt kļūdainu darbību vai priekšlaicīgu nolietošanos.
Galvenās specifikācijas
- Darbības spriegums: 3-fāžu 160-690V maiņstrāva
- Frekvences diapazons: 15-70 Hz
- Uzraudzības funkcijas: Fāzes zudums, fāžu secība, fāžu asimetrija un pazemināts spriegums
- Izejas kontakti: 2 pārslēdzējkontakti (2CO)
- Savienojuma veids: Skrūvju spailes
- Dizains: Šaurs profils vietas taupīšanai skapī
Uzstādīšana jāveic kvalificētam personālam saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Relejs tiek uzstādīts uz standarta DIN sliedes sadales skapī. Pēc uzstādīšanas vēlamie uzraudzības parametri tiek iestatīti, izmantojot analogos vadības elementus ierīces priekšpusē. Kad konfigurācija ir pabeigta, ieejas fāzes tiek pievienotas attiecīgajām spailēm, un izejas kontakti tiek integrēti vadības ķēdē, lai aktivizētu trauksmi vai izslēgtu sistēmu kļūmes gadījumā.
Kas jāņem vērā pirms pirkuma
- Pārliecinieties, ka jūsu 3-fāžu tīkla spriegums ir 160-690V maiņstrāvas diapazonā
- Pārbaudiet, vai jūsu sistēmas frekvence ir starp 15-70 Hz
- Pārbaudiet, vai jūsu vadības ķēdei ir nepieciešami 2CO kontakti
- Apstipriniet, ka skrūvju spaiļu savienojuma veids atbilst jūsu uzstādīšanas standartiem
Lai nodrošinātu optimālu veiktspēju un ilgmūžību, ieteicams periodiski pārbaudīt spaiļu savienojumu stingrību un nodrošināt, ka ierīce sadales skapī ir pasargāta no pārmērīgiem putekļiem vai mitruma.
