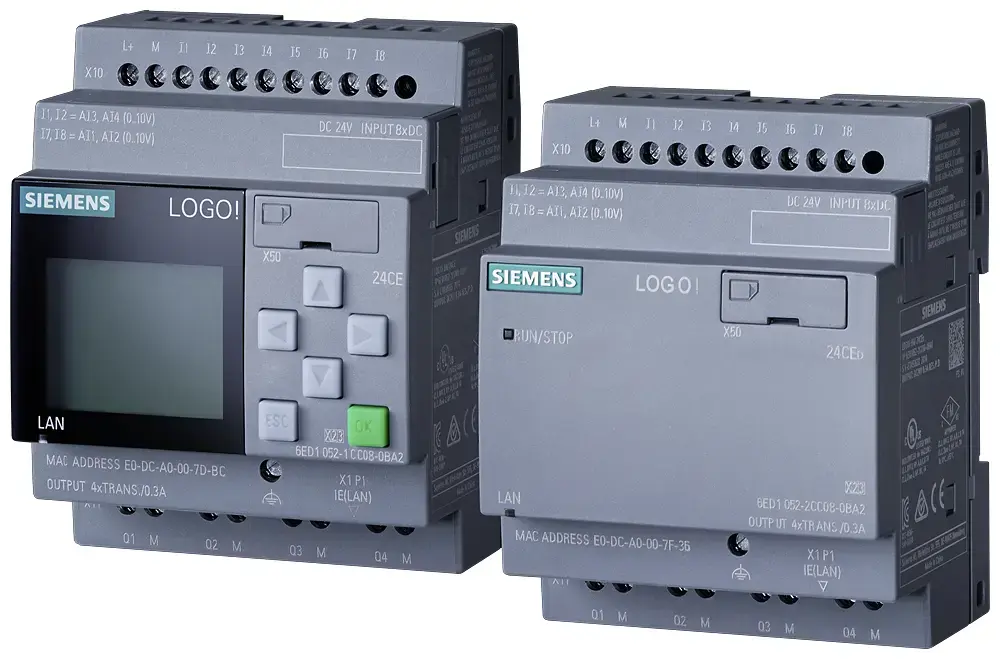

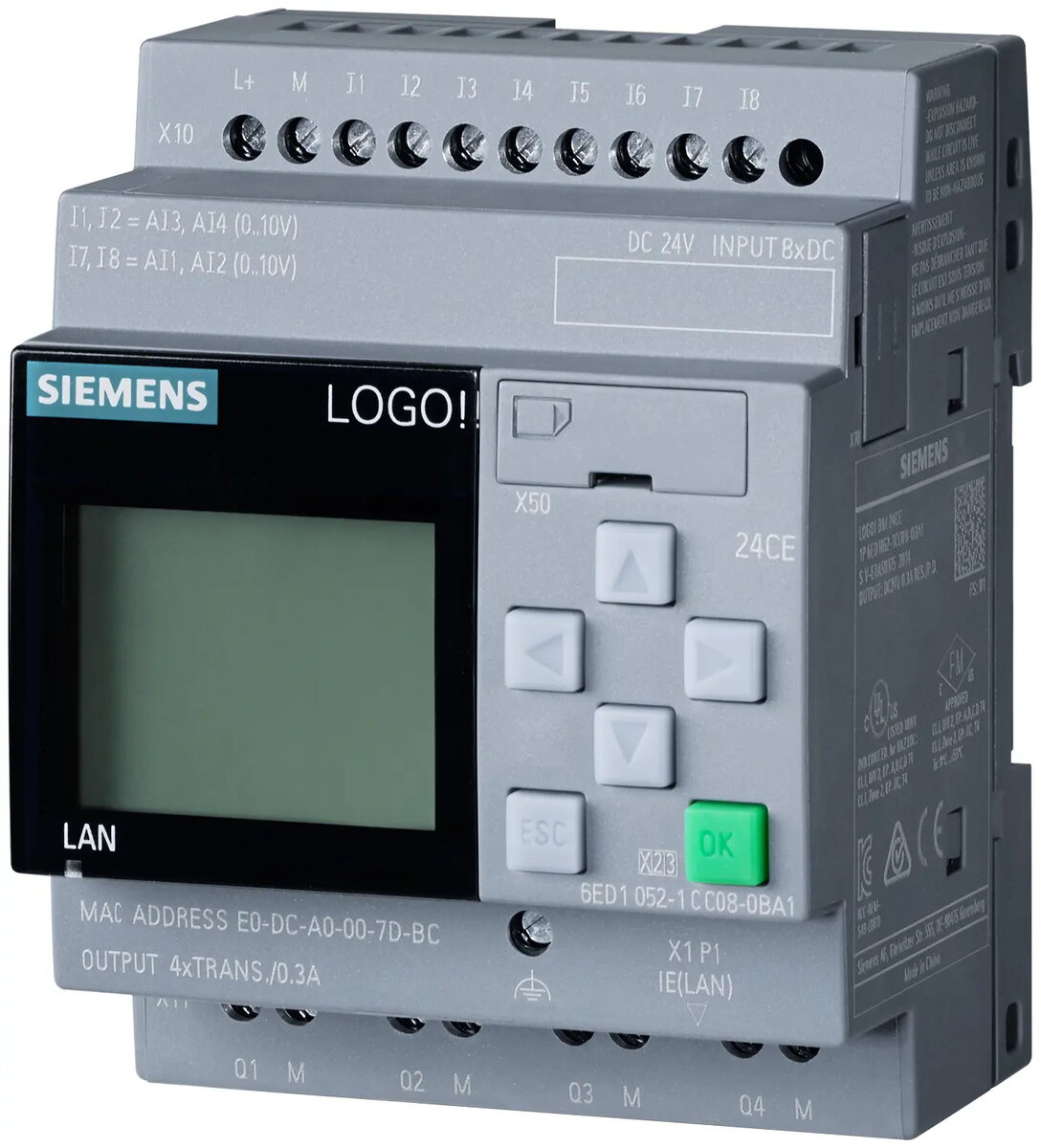

Siemens LOGO! 24CE loģikas modulis, 8 digitālās ieejas (4 analogās), 4 digitālās izejas, 400 bloki

Siemens LOGO! 24CE ir kompakts un daudzpusīgs loģiskais modulis, kas izstrādāts efektīvai maza mēroga automatizācijai gan rūpnieciskajā vidē, gan ēku vadības sistēmās. Šī ierīce darbojas kā centrālais kontrolieris, piedāvājot 8 digitālās ieejas, no kurām 4 var konfigurēt kā analogās ieejas, un 4 digitālās tranzistora izejas. Ar 400 funkcionālo bloku atmiņas ietilpību tas ļauj ieviest sarežģītu vadības loģiku, aizņemot tikai 72 mm platu vietu uz DIN sliedes. Ierīcei ir integrēts displejs un tastatūra tiešai mijiedarbībai, savukārt iebūvētais Ethernet interfeiss nodrošina uzlabotu savienojamību, tostarp tīmekļa servera funkcionalitāti un mākoņpakalpojumu integrāciju, izmantojot MQTT protokolu.

Priekšrocības

Siemens LOGO! 24CE galvenā priekšrocība ir augstais integrācijas līmenis un elastība. Apvienojot vairākas tradicionālās releju funkcijas vienā programmējamā ierīcē, tas ievērojami samazina elektroinstalācijas sarežģītību un uzstādīšanai nepieciešamo vietu. Iebūvētais tīmekļa serveris ļauj lietotājiem attālināti uzraudzīt un kontrolēt procesus, izmantojot standarta tīmekļa pārlūkprogrammu, pat bez īpašām HTML zināšanām. Turklāt modulārā konstrukcija nodrošina sistēmas paplašināšanas iespējas atbilstoši projekta prasībām, atbalstot papildu ieejas un izejas moduļus. Spēja nodrošināt mākoņsaziņu un MQTT protokolu atbalstu padara to par mūsdienīgu risinājumu IoT automatizācijas uzdevumiem.

Piemērots

• Maza mēroga rūpniecisko iekārtu vadībai
• Ēku automatizācijas sistēmām, piemēram, apgaismojuma un HVAC vadībai
• Kāpņu telpas apgaismojuma taimeriem un impulsu releju aizstāšanai
• Pieslēgto slodžu attālinātai uzraudzībai, izmantojot Ethernet vai internetu
• Integrācijai KNX ēku vadības sistēmās, izmantojot papildu moduļus

Šis loģiskais modulis var nebūt piemērots liela mēroga, ātrdarbīgiem rūpnieciskiem procesiem, kuriem nepieciešama liela skaitļošanas jauda vai liels I/O punktu skaits, kas pārsniedz modulārās paplašināšanas robežas. Tas nav paredzēts arī drošības kritiskām lietojumprogrammām, kurām nepieciešama sertificēta droša aparatūra.

Galvenās specifikācijas

• Barošanas spriegums: 24 V DC
• Digitālās ieejas: 8 (4 konfigurējamas kā analogās ieejas)
• Digitālās izejas: 4 tranzistora izejas
• Atmiņas ietilpība: 400 funkcionālie bloki
• Saziņa: Integrēts Ethernet, tīmekļa serveris, MQTT, mākoņsaziņa
• Uzstādīšanas platums: 72 mm
• Displejs: Integrēts displejs ar fona apgaismojumu un tastatūru

Lai izmantotu Siemens LOGO! 24CE, uzstādiet ierīci uz standarta DIN sliedes un pievienojiet nepieciešamo 24 V DC barošanas avotu. Ieejas un izejas jāpievieno atbilstoši jūsu lietojuma prasībām. Programmēšanu var veikt tieši ierīcē, izmantojot integrēto tastatūru, vai arī izmantojot datoru ar LOGO! Soft Comfort programmatūru. Kad loģikas programma ir izveidota un ielādēta, ierīci var uzraudzīt un regulēt, izmantojot iebūvēto tīmekļa serveri vai priekšējā paneļa displeju.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka 24 V DC barošanas avots atbilst ierīces prasībām.
• Pārbaudiet, vai 4 tranzistora izejas ir pietiekamas jūsu slodzes veidiem vai ir nepieciešami releju paplašināšanas moduļi.
• Pārliecinieties, vai 400 bloku atmiņas ietilpība ir pietiekama jūsu automatizācijas loģikas sarežģītībai.
• Apstipriniet, vai GSM vai GPS savienojamībai ir nepieciešami papildu sakaru moduļi.

Lai nodrošinātu optimālu veiktspēju, pārliecinieties, ka programmaparatūra ir atjaunināta uz jaunāko versiju, un izmantojiet standarta microSD karti datu reģistrēšanai un projektu glabāšanai. Pirms ārējo ierīču pievienošanas vienmēr pārbaudiet tranzistora izeju elektriskās slodzes ierobežojumus.
