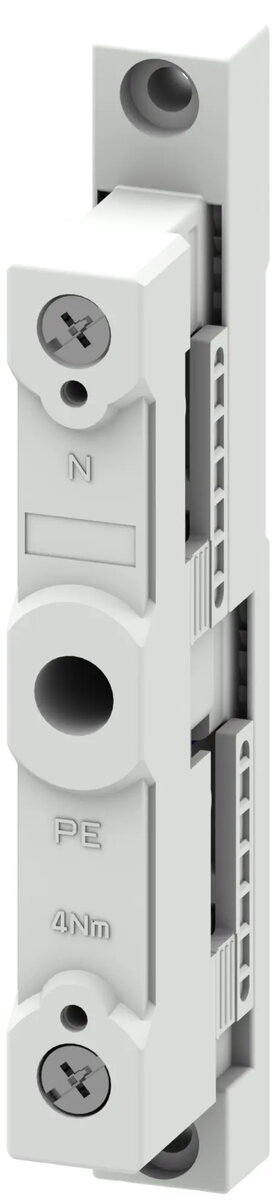

Siemens 8US1923-5AA00 kopņu sistēmas piederums, 60 mm N+PE izolators 12x5-30x10 mm kopnēm

Siemens 8US1923-5AA00 ir specializēts N+PE izolators, kas paredzēts 60 mm kopņu sistēmām. Šis komponents nodrošina būtisku mehānisko atbalstu un elektrisko izolāciju neitrālajiem un aizsargzemējuma vadītājiem rūpnieciskajos sadales skapjos. Tas ir izstrādāts, lai pielāgotos kopnēm ar izmēriem no 12x5 mm līdz 30x10 mm, nodrošinot drošu un sakārtotu elektriskās infrastruktūras uzstādīšanu.

Priekšrocības

Šis izolators piedāvā izturīgu dizainu, kas atvieglo kopņu drošu montāžu modulārās strāvas sadales sistēmās. Tā konstrukcija nodrošina augstu darbības uzticamību, nodrošinot nepieciešamo elektrisko izolāciju un mehānisko stabilitāti. Kompaktais dizains palīdz optimizēt vietu vadības skapjos, savukārt standartizētais 60 mm attālums starp centriem ļauj to nemanāmi integrēt esošajās SENTRON 8US kopņu sistēmās. Komponents ir izgatavots atbilstoši stingriem rūpnieciskajiem standartiem, atbalstot efektīvu un drošu elektroenerģijas sadali.

Piemērots

• Rūpnieciskajiem strāvas sadales paneļiem
• Mašīnbūves un iekārtu projektēšanas projektiem
• Neitrālo un aizsargzemējuma vadītāju montāžai
• Kopņu sistēmu organizēšanai ar 60 mm atstarpi

Kad tas var nebūt piemērots

Šis izolators ir īpaši izstrādāts 60 mm kopņu sistēmām un nav saderīgs ar sistēmām, kurām ir citi attālumi starp centriem. Tas ir paredzēts lietošanai ar kopnēm, kuru izmēri ir no 12x5 mm līdz 30x10 mm, un tas nederēs kopnēm, kas neatbilst šim diapazonam.

Galvenās specifikācijas

• Attālums starp kopņu centriem: 60 mm
• Saderīgie kopņu izmēri: no 12x5 mm līdz 30x10 mm
• Funkcija: N+PE izolators kopņu sistēmām
• Montāžas veids: Ārējā fiksācija
• Platums: 20 mm

Kā lietot

Izolators tiek uzstādīts uz kopņu sistēmas, lai nodrošinātu atbalstu un izolāciju neitrālajai un aizsargzemējuma kopnei. Pirms uzstādīšanas pārliecinieties, ka kopņu sistēma ir atvienota no strāvas. Izlīdziniet izolatoru ar 60 mm atstarpes konfigurāciju un nostipriniet to, izmantojot ārējos fiksācijas punktus. Pārliecinieties, ka kopnes ir pareizi ievietotas izolatora rievās, nodrošinot to stingru fiksāciju mehāniskās stabilitātes un elektriskās drošības uzturēšanai.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu esošās kopņu sistēmas attālums starp centriem ir tieši 60 mm.
• Pārbaudiet, vai jūsu kopņu izmēri atbilst 12x5 mm līdz 30x10 mm diapazonam.
• Apstipriniet, ka jūsu lietojumam ir nepieciešama N+PE konfigurācija.
• Pārliecinieties par saderību ar SENTRON 8US sēriju.

Lietošanas ieteikumi: Uzstādīšanas laikā vienmēr ievērojiet vietējos elektrodrošības noteikumus un ražotāja norādījumus. Pārliecinieties, ka visi savienojumi ir pievilkti ar norādīto griezes momentu, lai novērstu mehāniskus bojājumus vai elektriskus traucējumus.
